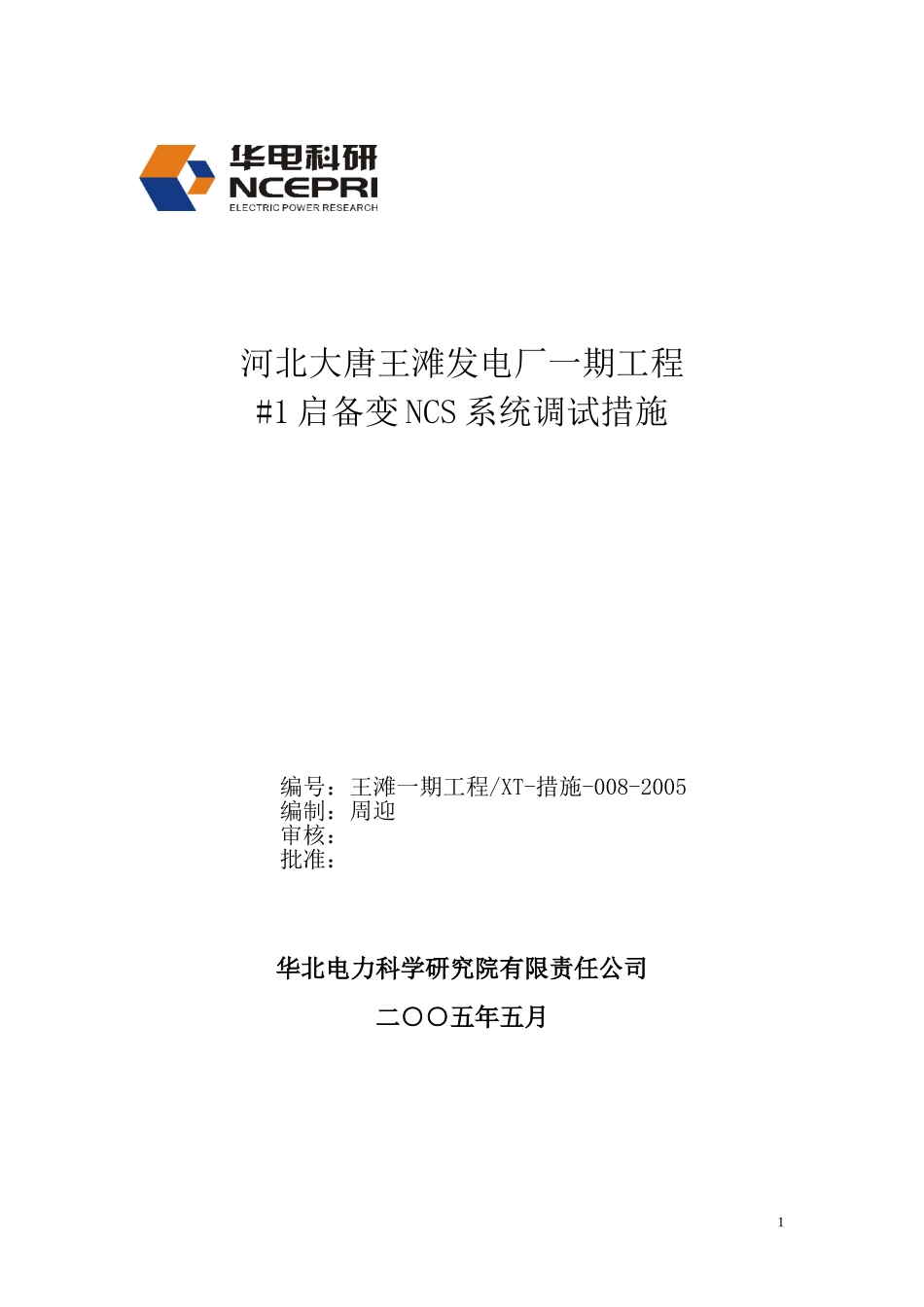

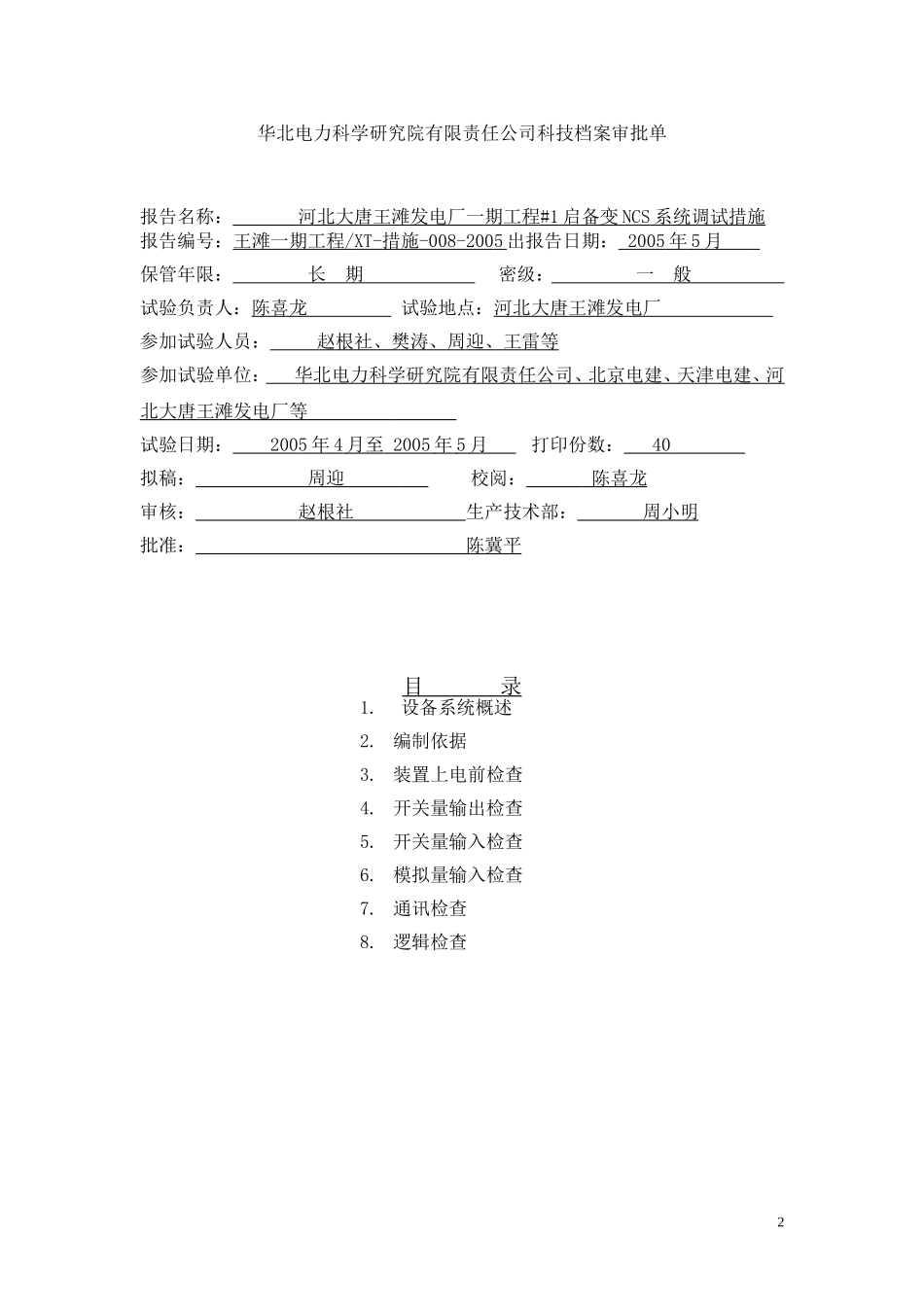

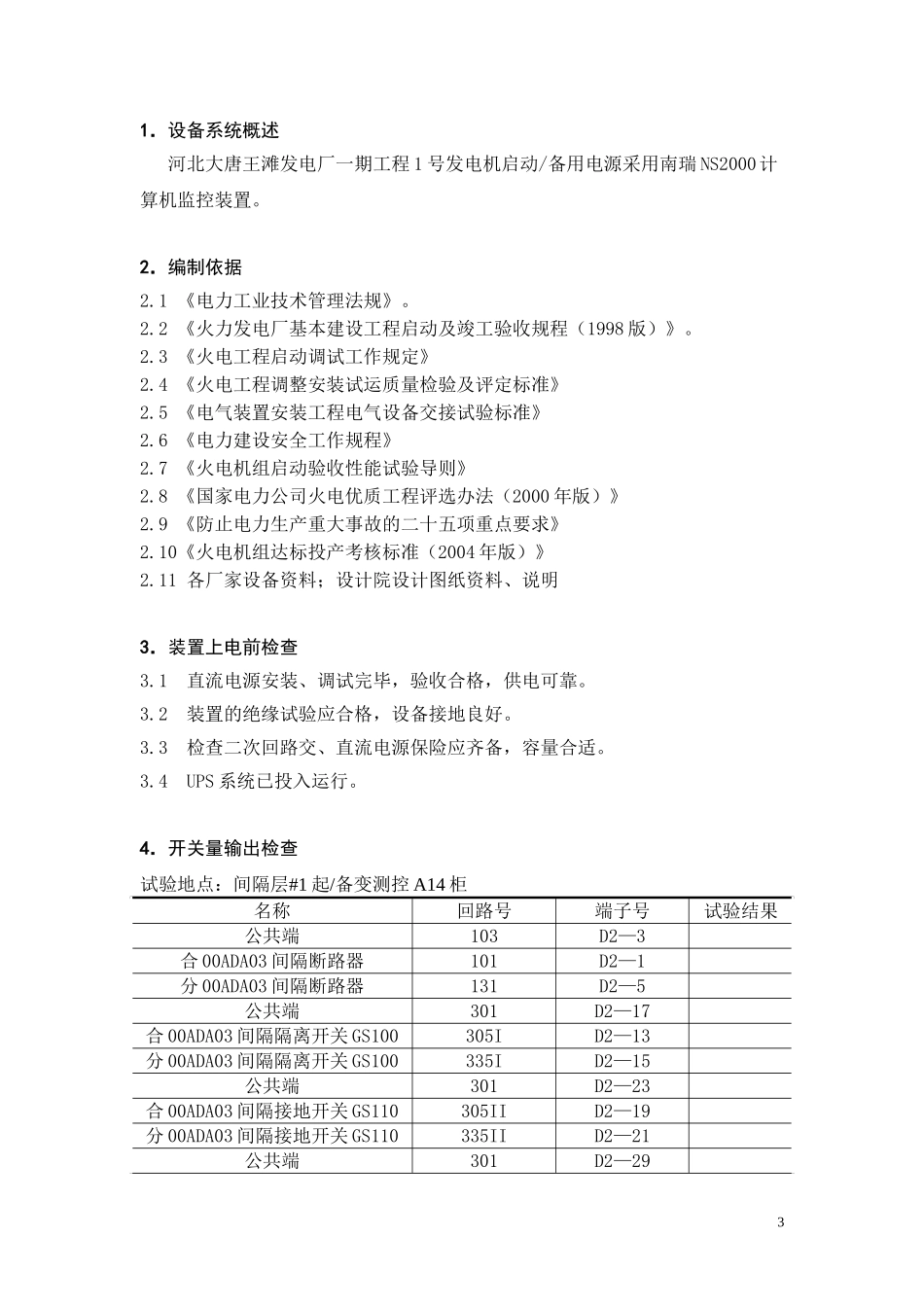

河北大唐王滩发电厂一期工程#1启备变NCS系统调试措施编号：王滩一期工程/XT-措施-008-2005编制：周迎审核：批准：华北电力科学研究院有限责任公司二○○五年五月1华北电力科学研究院有限责任公司科技档案审批单报告名称：河北大唐王滩发电厂一期工程#1启备变NCS系统调试措施报告编号：王滩一期工程/XT-措施-008-2005出报告日期：2005年5月保管年限：长期密级：一般试验负责人：陈喜龙试验地点：河北大唐王滩发电厂参加试验人员：赵根社、樊涛、周迎、王雷等参加试验单位：华北电力科学研究院有限责任公司、北京电建、天津电建、河北大唐王滩发电厂等试验日期：2005年4月至2005年5月打印份数：40拟稿：周迎校阅：陈喜龙审核：赵根社生产技术部：周小明批准：陈冀平目录1.设备系统概述2.编制依据3.装置上电前检查4.开关量输出检查5.开关量输入检查6.模拟量输入检查7.通讯检查8.逻辑检查21．设备系统概述河北大唐王滩发电厂一期工程1号发电机启动/备用电源采用南瑞NS2000计算机监控装置。2．编制依据2.1《电力工业技术管理法规》。2.2《火力发电厂基本建设工程启动及竣工验收规程（1998版）》。2.3《火电工程启动调试工作规定》2.4《火电工程调整安装试运质量检验及评定标准》2.5《电气装置安装工程电气设备交接试验标准》2.6《电力建设安全工作规程》2.7《火电机组启动验收性能试验导则》2.8《国家电力公司火电优质工程评选办法（2000年版）》2.9《防止电力生产重大事故的二十五项重点要求》2.10《火电机组达标投产考核标准（2004年版）》2.11各厂家设备资料；设计院设计图纸资料、说明3．装置上电前检查3.1直流电源安装、调试完毕，验收合格，供电可靠。3.2装置的绝缘试验应合格，设备接地良好。3.3检查二次回路交、直流电源保险应齐备，容量合适。3.4UPS系统已投入运行。4．开关量输出检查试验地点：间隔层#1起/备变测控A14柜名称回路号端子号试验结果公共端103D2—3合00ADA03间隔断路器101D2—1分00ADA03间隔断路器131D2—5公共端301D2—17合00ADA03间隔隔离开关GS100305ID2—13分00ADA03间隔隔离开关GS100335ID2—15公共端301D2—23合00ADA03间隔接地开关GS110305IID2—19分00ADA03间隔接地开关GS110335IID2—21公共端301D2—293合00ADA03间隔隔离开关GS200305IIID2—25分00ADA03间隔隔离开关GS200335IIID2—27公共端301D2—35合00ADA03间隔接地开关GS210305IVD2—31分00ADA03间隔接地开关GS210335IVD2—33公共端301D2—41合00ADA03间隔接地开关GS220305VD2—37分00ADA03间隔接地开关GS220335VD2—39公共端301D2—5合00ADA02间隔隔离开关GS200305ID2—1分00ADA02间隔隔离开关GS200335ID2—3公共端301D2—11合00ADA02间隔接地开关GS210305IIID2—7分00ADA02间隔接地开关GS210335IIID2—9公共端301D2—17合00ADA02间隔接地开关GS220305IID2—13分00ADA02间隔接地开关GS220335IID2—151#启备变有载调压开关N向控制INC—2D2—43公共端INC—1D2—471#启备变有载调压开关1向控制IINC—2D2—49公共端IINC—1D2—531#启备变有载调压开关急停IVS—2D2—55公共端IVS—1D2—595．开关量输入检查试验地点：间隔层#1起/备变测控A14柜名称回路号端子号试验结果00ADA03间隔断路器已跳801P5—100ADA03间隔断路器已合803P5—200ADA03间隔断路器A相已跳805P5—300ADA03间隔断路器B相已跳807P5—400ADA03间隔断路器C相已跳809P5—500ADA03间隔隔离开关GS100已分815P5—600ADA03间隔隔离开关GS100已合813P5—700ADA03间隔接地开关GS110已分819P5—800ADA03间隔接地开关GS110已合817P5—9400ADA03间隔隔离开关GS200已分823P5—1000ADA03间隔隔离开关GS200已合821P5—1100ADA03间隔接地开关GS210已分827P5—1200ADA03间隔接地开关GS210已合825P5—1300ADA03间隔接地开关GS220已分831P5—1400ADA03间隔接地开关GS220已合829P5—151号起备变高压侧中性点接地刀已合FC-—1P5—1600ADA03间隔断路器A相油压力降低重合闸回路报警901P5—1700ADA03间隔断路器B相油压力降低回重合闸路报警903P5—1800ADA03间隔断路器C相油压力降低重合闸回路报警905P5—1900ADA03间隔断路器A相油压力降低重合闸回路闭锁907P5—20...
