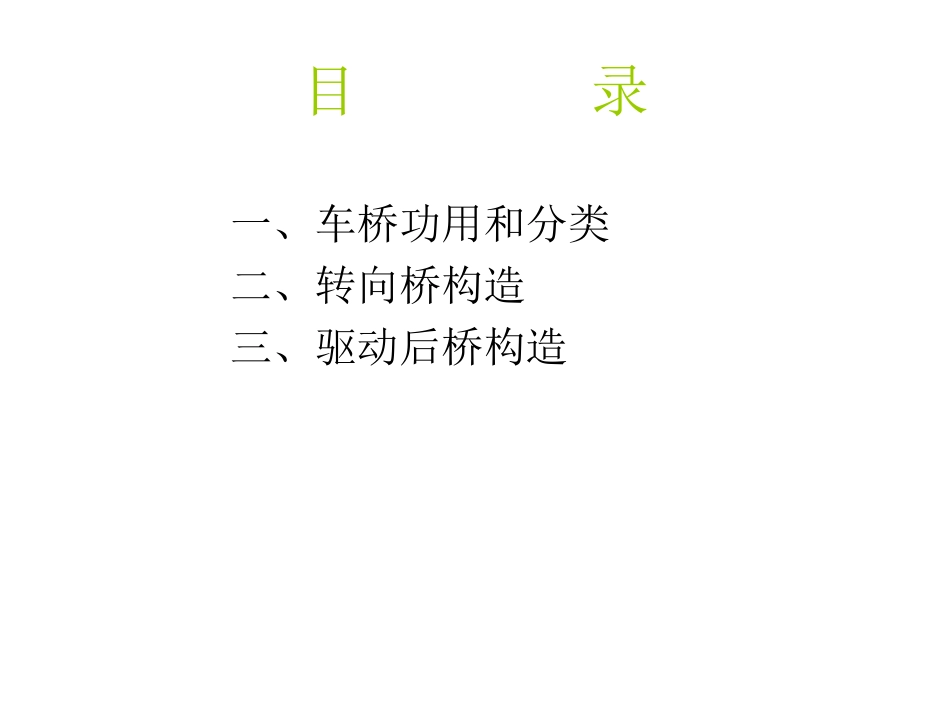

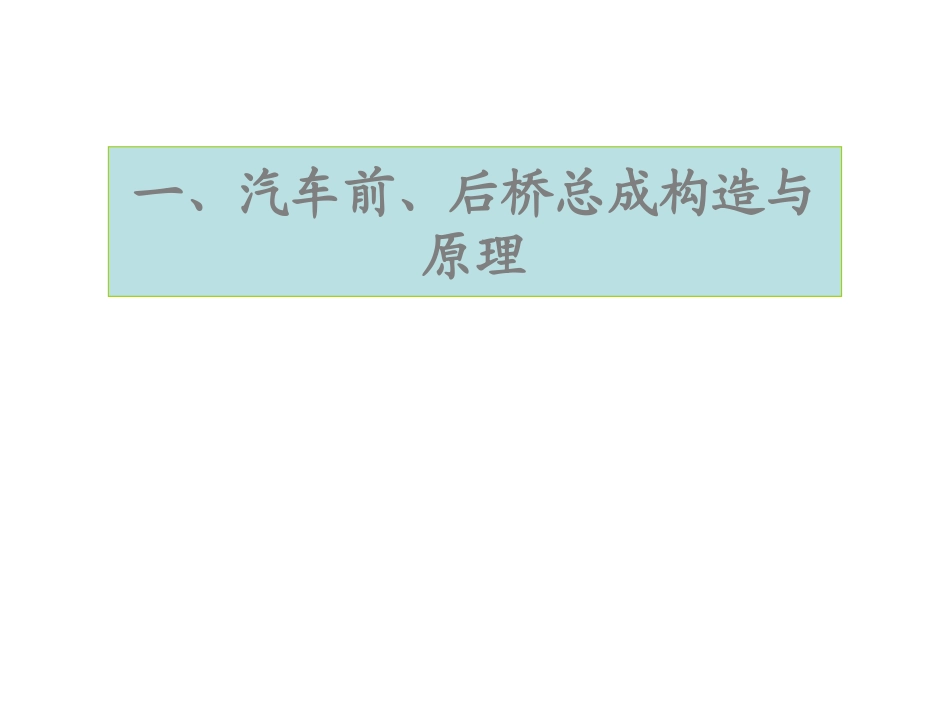

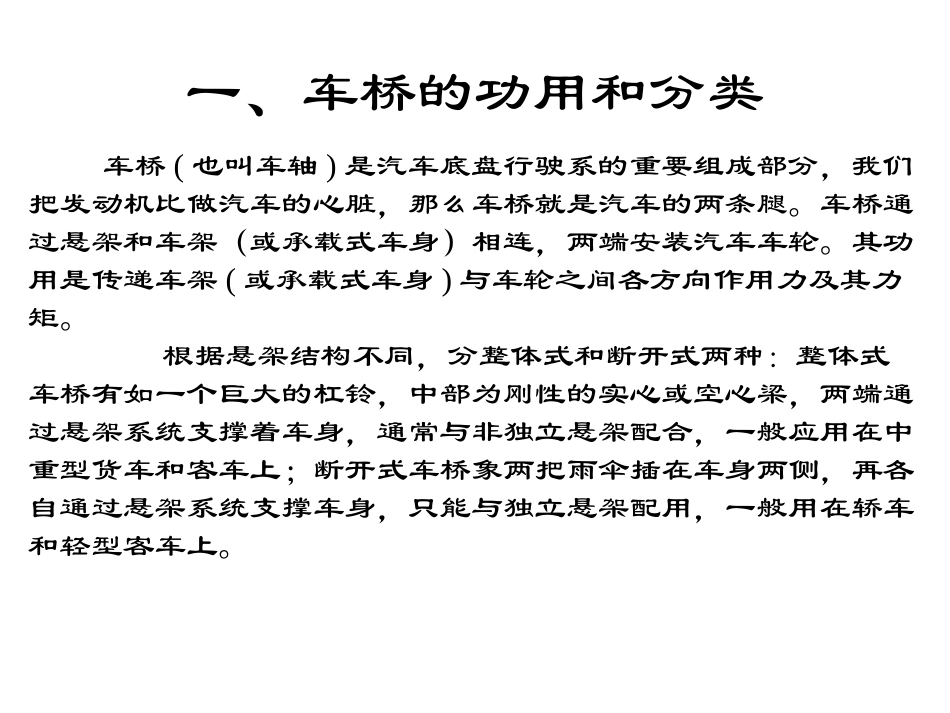

一、汽车前、后桥总成构造与原理目录一、车桥功用和分类二、转向桥构造三、驱动后桥构造车桥(也叫车轴)是汽车底盘行驶系的重要组成部分，我们把发动机比做汽车的心脏，那么车桥就是汽车的两条腿。车桥通过悬架和车架（或承载式车身）相连，两端安装汽车车轮。其功用是传递车架(或承载式车身)与车轮之间各方向作用力及其力矩。根据悬架结构不同，分整体式和断开式两种：整体式车桥有如一个巨大的杠铃，中部为刚性的实心或空心梁，两端通过悬架系统支撑着车身，通常与非独立悬架配合，一般应用在中重型货车和客车上；断开式车桥象两把雨伞插在车身两侧，再各自通过悬架系统支撑车身，只能与独立悬架配用，一般用在轿车和轻型客车上。一、车桥的功用和分类根据车桥上车轮的作用不同，车桥也分成转向桥、驱动桥、转向驱动桥和支承桥四种。其中转向桥和支承桥都属于从动桥。大多数货车采用前置后驱动（FR），大型客车则采用后置后驱动（RR），因此前桥作为转向桥，后桥（或中桥）作为驱动桥；而一般轿车采用前置前驱动（FF），此时前桥成为转向驱动桥，后桥充当支持桥。至于越野车则是四轮驱动（4WD），前桥为转向驱动桥。通常我们也根据车桥在整车上的相对位置分为前桥、中桥和后桥。以下就分别介绍汽车前后桥结构。前桥为整体式转向桥，中、后桥为串连式驱动桥，它具有承载能力强，通过性好的特点。前桥图片后桥图片二、转向桥及前轮定位整体式转向桥的结构基本相同，由两个转向节和一根横梁（轴）组成。故称为整体式转向桥。对应有断开式转向桥，多与独立悬架配合使用。图例1：转向桥总成分解图（30N-00005）图例2：转向桥总成剖视图（30N-00005）1、转向桥结构分解转向节前梁主销楔形锁销转向节利用主销与前梁铰接，带有螺纹的楔形锁销将主销固定在前梁拳部的孔内，使之不能转动。前梁（前轴），主要起承载作用，锻造成型。中间断面为工字形（因此常称为工字梁），这样可保证其质量最小而在垂向平面内的刚度大、强度高；两头略成方形可提高抗扭强度。中部向下弯曲，可降低发动机位置，从而降低汽车重心，同时还可减小变速箱输出轴与传动轴之间的夹角。其主要设计参数有板簧中心距、主销中心距、落差及板簧座截面尺寸及主销倾角。板簧座板簧座主销中心距主销中心距板簧中心距板簧中心距工字断面方形断面①前梁30N-01011②转向主销30N-01021主销将转向节和前梁铰接在一起，以实现车轮的转动。有实心、空心、圆柱形和阶梯形几种形式。③转向节30N-01017俗称羊角，为锻件，其颈部需经淬火。它绕主销相对前梁转动，实现转向。轴径处安装轴承，轮毂绕其转动，实现前进/后退。轴径安装轴承④左/右转向节臂30N-01041/01042也叫梯形臂、横拉杆臂，属保安件，锻件。通过两孔用螺栓与转向节相连，锥孔与横拉杆球销连接，形成转向梯形，实现汽车转向时内外车轮近似绕同一圆心转动，从而减小轮胎磨损。⑤直拉杆臂30N-01044通常称上臂，属保安件，锻件。它通过螺栓固定在转向节上耳上，通过锥孔与直拉杆相连，将转向力矩传到转向节上。通常安装于左转向节上。方向盘右置时，则安装与右转向节上。转向节直拉杆臂左转向节臂制动底板制动底板紧固制动底板紧固在转向节的凸缘面上。在转向节的凸缘面上。在左转向节的上在左转向节的上耳处安装着转向直拉杆臂，耳处安装着转向直拉杆臂，后者与转向直拉杆相连；后者与转向直拉杆相连；转向节的下耳处安装着与转向节的下耳处安装着与转向横拉杆相连的转向梯转向横拉杆相连的转向梯形臂（转向节臂）。形臂（转向节臂）。直拉杆臂⑥转向横拉杆总成33N-03050横拉杆通常为冷拔钢管，两头通过左右接头与左右转向节臂相连，形成转向梯形，实现左右车轮同时转向并保持内外转角的合理匹配。同时，通过旋转横拉杆调节其总成长度完成前束的调整。横拉杆接头总成左右接头结构相同，但与横拉杆旋装的螺纹旋向相反，球销上端与梯形臂锥孔相连，可绕球心作一定范围内的摆动。（1）主销内倾角是指在横向平面内主销上部向内倾斜的一个角度y。一般为5º-8º，它使主销轴线与路面的交点至车轮中心平面的距离e（即主销偏移距）减小，从而可减小转向时需加在方向盘上的力，使转...
