发电厂电气设备课件(一次、二次回路讲解)VIP免费

发电厂电气设备课件(一次、二次回路讲解)_第1页
1/57
发电厂电气设备课件(一次、二次回路讲解)_第2页
2/57
发电厂电气设备课件(一次、二次回路讲解)_第3页
3/57

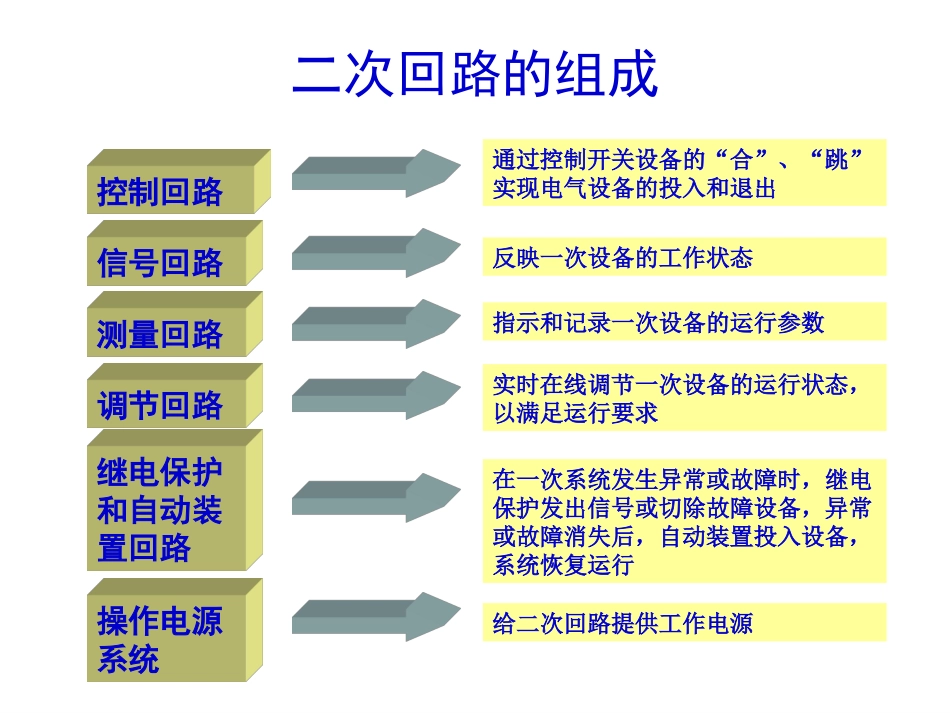

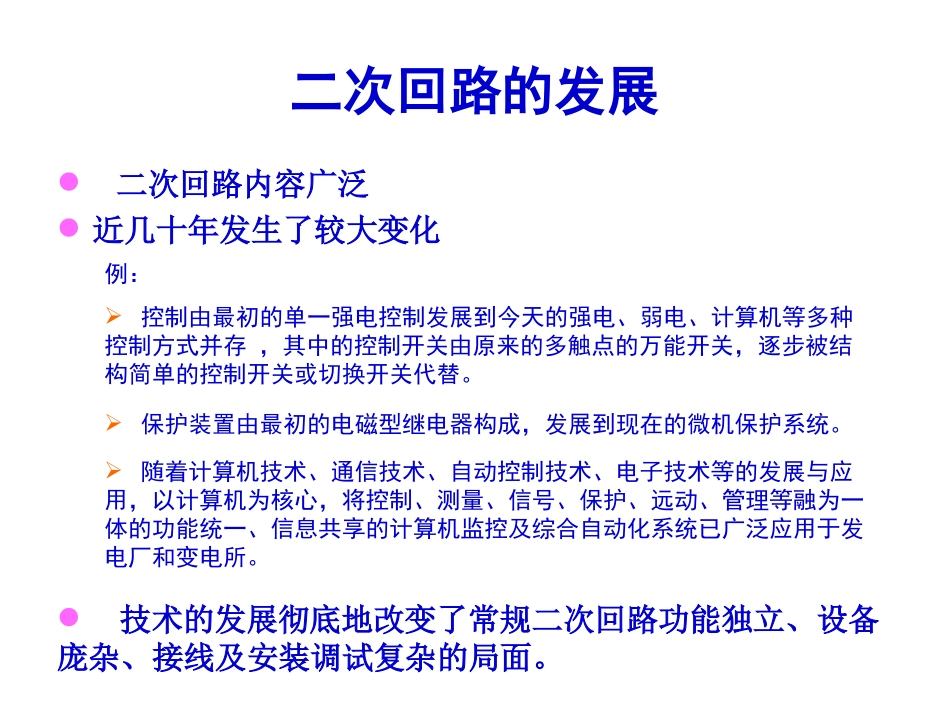

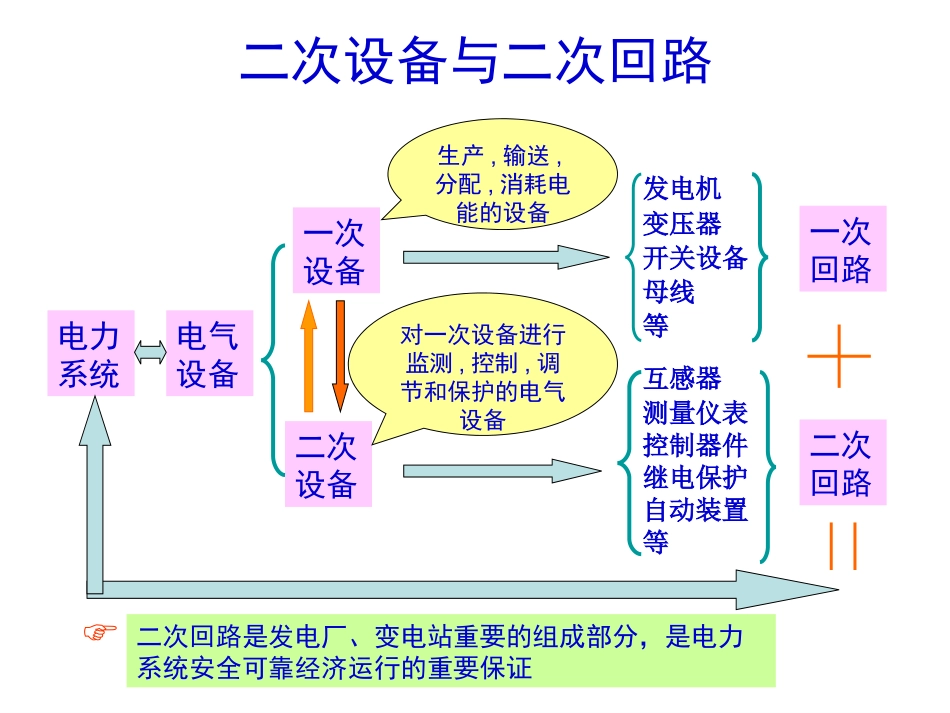

二次设备与二次回路电气设备电力系统一次设备二次设备发电机变压器开关设备母线等互感器测量仪表控制器件继电保护自动装置等一次回路二次回路生产,输送,分配,消耗电能的设备对一次设备进行监测,控制,调节和保护的电气设备二次回路是发电厂、变电站重要的组成部分,是电力系统安全可靠经济运行的重要保证二次回路的组成控制回路信号回路测量回路继电保护和自动装置回路操作电源系统调节回路通过控制开关设备的“合”、“跳”实现电气设备的投入和退出反映一次设备的工作状态指示和记录一次设备的运行参数实时在线调节一次设备的运行状态,以满足运行要求在一次系统发生异常或故障时,继电保护发出信号或切除故障设备,异常或故障消失后,自动装置投入设备,系统恢复运行给二次回路提供工作电源二次回路的发展二次回路内容广泛近几十年发生了较大变化例:控制由最初的单一强电控制发展到今天的强电、弱电、计算机等多种控制方式并存,其中的控制开关由原来的多触点的万能开关,逐步被结构简单的控制开关或切换开关代替。保护装置由最初的电磁型继电器构成,发展到现在的微机保护系统。随着计算机技术、通信技术、自动控制技术、电子技术等的发展与应用,以计算机为核心,将控制、测量、信号、保护、远动、管理等融为一体的功能统一、信息共享的计算机监控及综合自动化系统已广泛应用于发电厂和变电所。技术的发展彻底地改变了常规二次回路功能独立、设备庞杂、接线及安装调试复杂的局面。第2节电气图基本知识1电气图基本概念电气图是一种简图,是由图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。一、电气图的表示方法(一)图形符号图形符号的选用图形符号的选用表示电气图中电气设备、装置、元器件的一种图形和符号应优先选用优选形;应优先选用优选形;当图形符号有多种形式时,在满足表达需要的情况下,尽量采用最简单的形式当图形符号有多种形式时,在满足表达需要的情况下,尽量采用最简单的形式同一套图中,只能选定一种图形形式进行表达。同一套图中,只能选定一种图形形式进行表达。(一)图形符号图形符号的方位图形符号的方位图形符号可根据布图需要旋转放置,但对在电气图中占重要地位的各类开关、触点,需按逆时针方向旋转90°后画出,“”“”即画成左开右闭或下开上闭的形式。图形符号的引线图形符号的引线对大多数正方形和圆形图形符号,其引线一般不加限制,可根据电路布局确定其引线位置,但当变更引线的位置会影响符号本身的含义时,标准中的引线位置就不能改变。(一)图形符号图形符号的状态图形符号的状态是按无电压、无外力作用的状态画成的。对于具有可动部分元器件通常采用以下表示方法:单稳态的机电元件,如继电器、接触器在不带电状态;单稳态的机电元件,如继电器、接触器在不带电状态;隔离开关和断路器在断开位置。隔离开关和断路器在断开位置。(一)图形符号图形符号的布置图形符号的布置集中表示法集中表示法分开表示法分开表示法半集中表示法半集中表示法集中表示法集中表示法把一个元件的各组成部分的图形符号,在图上绘制在一起。图示图示图形符号的布置图形符号的布置分开表示法分开表示法把一个元件的各组成部分的图形符号在图上分开表示,并用项目代号表示它们之间的关系。图示图示图形符号的布置图形符号的布置半集中表示法半集中表示法把一个元件的某些组成部分的图形符号在图上分开布置,并用机械连接线表示它们之间的关系。图示图示(二)文字符号是电气图中的电气设备、装置、元器件的种类字母代码和功能字母代码。文字符号基本文字符号辅助文字符号单字母双字母按电气设备、装置、元器件的种类划分为24类由一个表种类的单字母符号和另一个表功能或状态特性的辅助文字符号(三)电气图的表示方法图幅分区图幅分区图线图线连接线连接线导线电缆符号、信号通路及元器件和设备的引线统称为连接线。表示方法表示方法多线表示法多线表示法单线表示法单线表示法单线和多线表示法单线和多线表示法中断线表示法中断线表示法多线表示法多线表示...
