胶乳配合剂的加工VIP免费

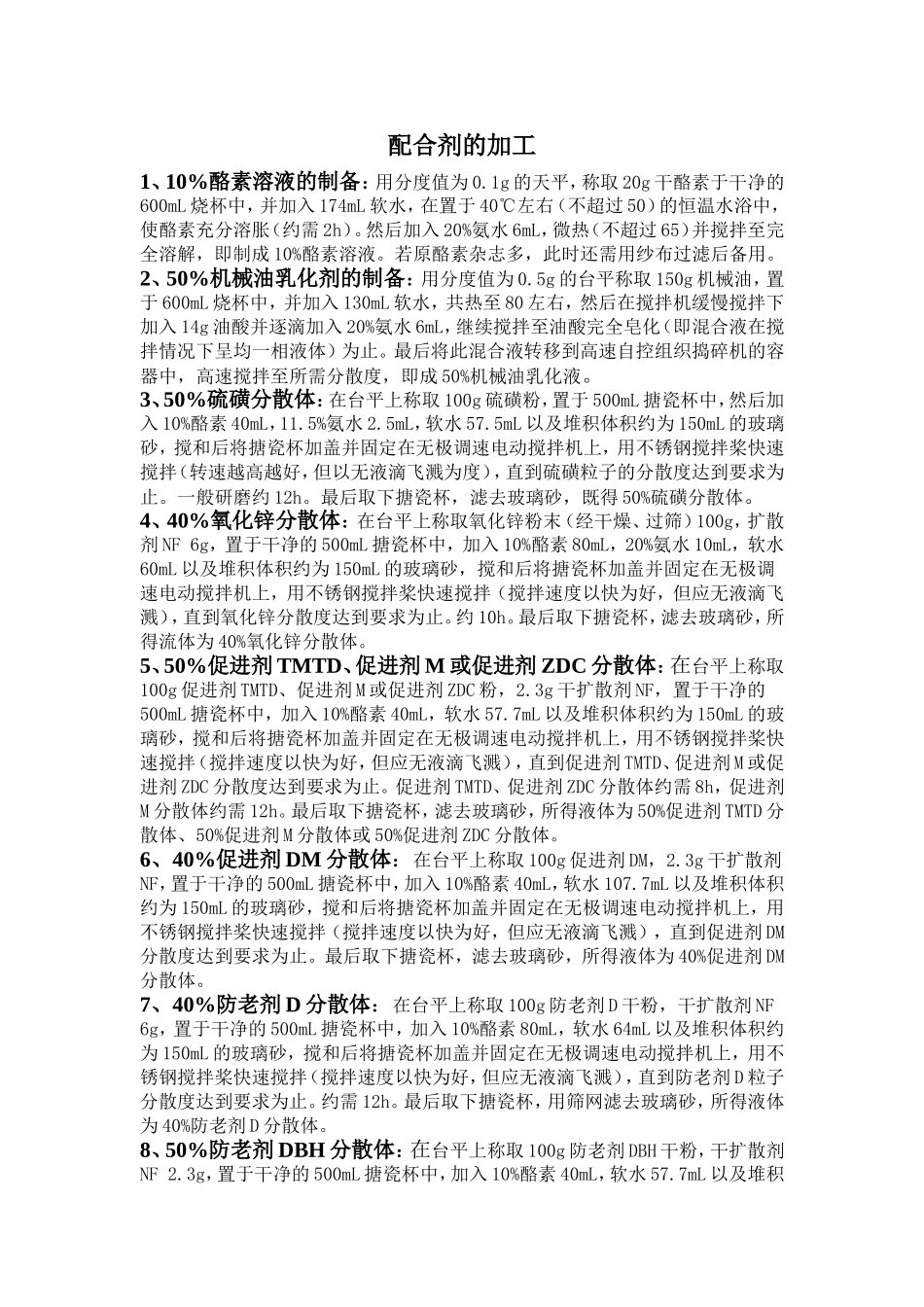

配合剂的加工1、10%酪素溶液的制备：用分度值为0.1g的天平，称取20g干酪素于干净的600mL烧杯中，并加入174mL软水，在置于40℃左右（不超过50）的恒温水浴中，使酪素充分溶胀（约需2h）。然后加入20%氨水6mL，微热（不超过65）并搅拌至完全溶解，即制成10%酪素溶液。若原酪素杂志多，此时还需用纱布过滤后备用。2、50%机械油乳化剂的制备：用分度值为0.5g的台平称取150g机械油，置于600mL烧杯中，并加入130mL软水，共热至80左右，然后在搅拌机缓慢搅拌下加入14g油酸并逐滴加入20%氨水6mL，继续搅拌至油酸完全皂化（即混合液在搅拌情况下呈均一相液体）为止。最后将此混合液转移到高速自控组织捣碎机的容器中，高速搅拌至所需分散度，即成50%机械油乳化液。3、50%硫磺分散体：在台平上称取100g硫磺粉，置于500mL搪瓷杯中，然后加入10%酪素40mL，11.5%氨水2.5mL，软水57.5mL以及堆积体积约为150mL的玻璃砂，搅和后将搪瓷杯加盖并固定在无极调速电动搅拌机上，用不锈钢搅拌桨快速搅拌（转速越高越好，但以无液滴飞溅为度），直到硫磺粒子的分散度达到要求为止。一般研磨约12h。最后取下搪瓷杯，滤去玻璃砂，既得50%硫磺分散体。4、40%氧化锌分散体：在台平上称取氧化锌粉末（经干燥、过筛）100g，扩散剂NF6g，置于干净的500mL搪瓷杯中，加入10%酪素80mL，20%氨水10mL，软水60mL以及堆积体积约为150mL的玻璃砂，搅和后将搪瓷杯加盖并固定在无极调速电动搅拌机上，用不锈钢搅拌桨快速搅拌（搅拌速度以快为好，但应无液滴飞溅），直到氧化锌分散度达到要求为止。约10h。最后取下搪瓷杯，滤去玻璃砂，所得流体为40%氧化锌分散体。5、50%促进剂TMTD、促进剂M或促进剂ZDC分散体：在台平上称取100g促进剂TMTD、促进剂M或促进剂ZDC粉，2.3g干扩散剂NF，置于干净的500mL搪瓷杯中，加入10%酪素40mL，软水57.7mL以及堆积体积约为150mL的玻璃砂，搅和后将搪瓷杯加盖并固定在无极调速电动搅拌机上，用不锈钢搅拌桨快速搅拌（搅拌速度以快为好，但应无液滴飞溅），直到促进剂TMTD、促进剂M或促进剂ZDC分散度达到要求为止。促进剂TMTD、促进剂ZDC分散体约需8h，促进剂M分散体约需12h。最后取下搪瓷杯，滤去玻璃砂，所得液体为50%促进剂TMTD分散体、50%促进剂M分散体或50%促进剂ZDC分散体。6、40%促进剂DM分散体：在台平上称取100g促进剂DM，2.3g干扩散剂NF，置于干净的500mL搪瓷杯中，加入10%酪素40mL，软水107.7mL以及堆积体积约为150mL的玻璃砂，搅和后将搪瓷杯加盖并固定在无极调速电动搅拌机上，用不锈钢搅拌桨快速搅拌（搅拌速度以快为好，但应无液滴飞溅），直到促进剂DM分散度达到要求为止。最后取下搪瓷杯，滤去玻璃砂，所得液体为40%促进剂DM分散体。7、40%防老剂D分散体：在台平上称取100g防老剂D干粉，干扩散剂NF6g，置于干净的500mL搪瓷杯中，加入10%酪素80mL，软水64mL以及堆积体积约为150mL的玻璃砂，搅和后将搪瓷杯加盖并固定在无极调速电动搅拌机上，用不锈钢搅拌桨快速搅拌（搅拌速度以快为好，但应无液滴飞溅），直到防老剂D粒子分散度达到要求为止。约需12h。最后取下搪瓷杯，用筛网滤去玻璃砂，所得液体为40%防老剂D分散体。8、50%防老剂DBH分散体：在台平上称取100g防老剂DBH干粉，干扩散剂NF2.3g，置于干净的500mL搪瓷杯中，加入10%酪素40mL，软水57.7mL以及堆积体积约为150mL的玻璃砂，搅和后将搪瓷杯加盖并固定在无极调速电动搅拌机上用不锈钢搅拌桨快速搅拌（搅拌速度以快为好，但应无液滴飞溅），直到防老剂DBH粒子分散度达到要求为止。约需12h。最后取下搪瓷杯，用筛网滤去玻璃砂，所得液体为40%防老剂DBH分散体。9、32%ZnCO3分散体：在台平上称取100gZnCO3干粉，干扩散剂NF3.1g，置于干净的500mL搪瓷杯中，加入10%酪素78mL，软水131.4mL以及堆积体积约为150mL的玻璃砂，搅和后将搪瓷杯加盖并固定在无极调速电动搅拌机上，用不锈钢搅拌桨快速搅拌（搅拌速度以快为好，但应无液滴飞溅），直到ZnCO3粒子分散度达到要求为止。约需8h。最后取下搪瓷杯，用筛网滤去玻璃砂，所得液体为32%ZnCO3分散体。10、50%硅氟化钠分散体：在台平上称取100g硅氟化钠干粉，置于干净的500mL搪瓷...
