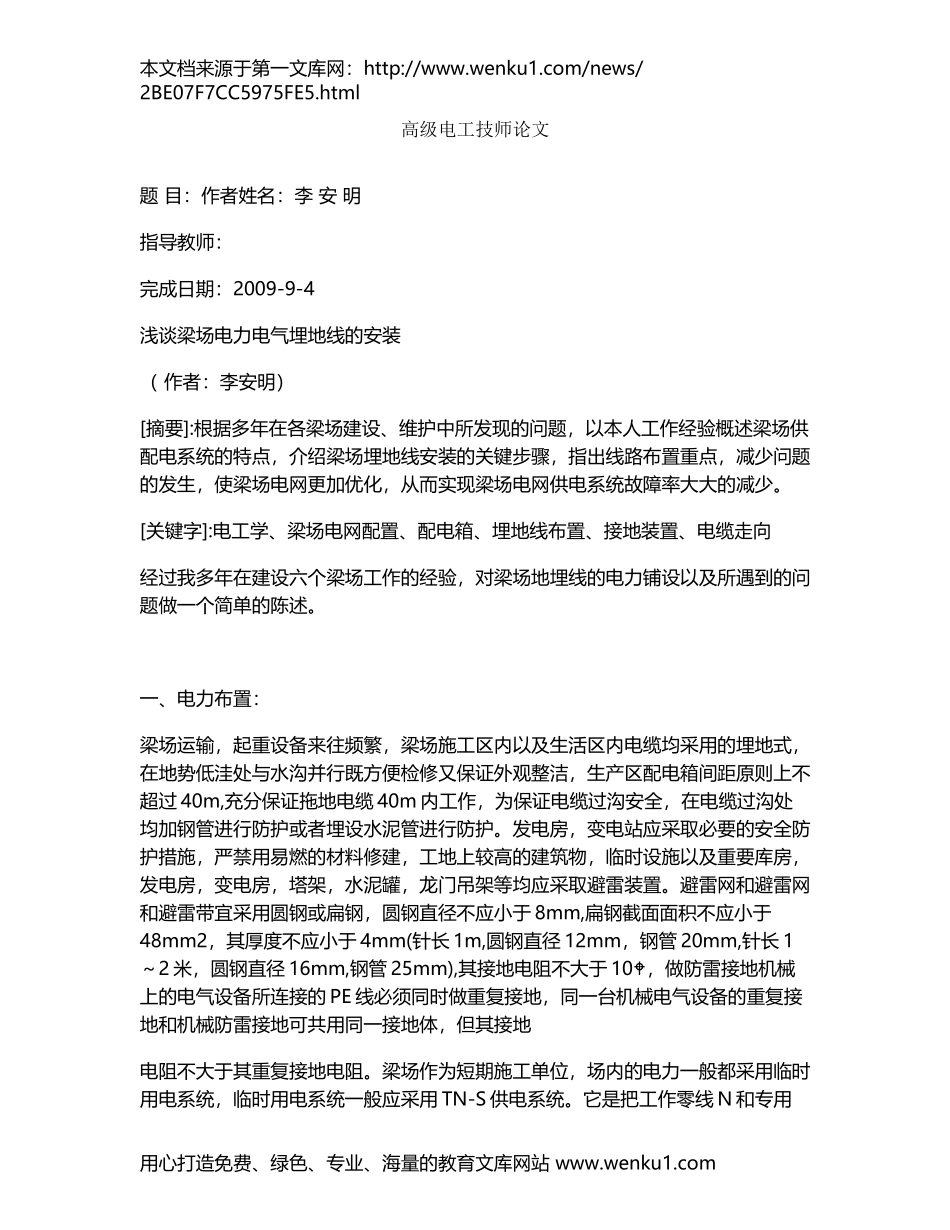

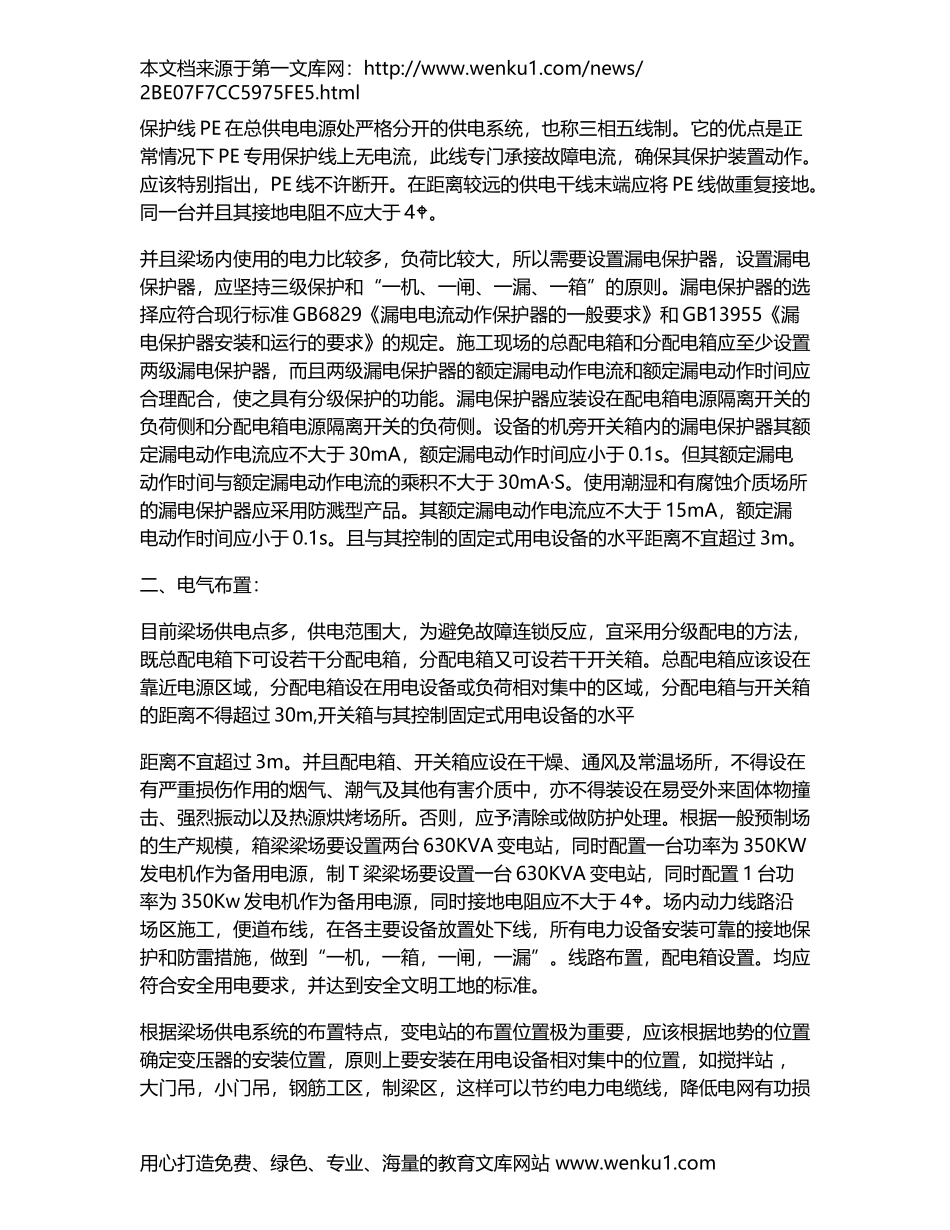

本文档来源于第一文库网：http://www.wenku1.com/news/2BE07F7CC5975FE5.html高级电工技师论文http://www.wenku1.com/news/2BE07F7CC5975FE5.html题目：作者姓名：李安明指导教师：完成日期：2009-9-4浅谈梁场电力电气埋地线的安装（作者：李安明）[摘要]:根据多年在各梁场建设、维护中所发现的问题，以本人工作经验概述梁场供配电系统的特点，介绍梁场埋地线安装的关键步骤，指出线路布置重点，减少问题的发生，使梁场电网更加优化，从而实现梁场电网供电系统故障率大大的减少。[关键字]:电工学、梁场电网配置、配电箱、埋地线布置、接地装置、电缆走向经过我多年在建设六个梁场工作的经验，对梁场地埋线的电力铺设以及所遇到的问题做一个简单的陈述。电工高级技师论文一、电力布置：梁场运输，起重设备来往频繁，梁场施工区内以及生活区内电缆均采用的埋地式，在地势低洼处与水沟并行既方便检修又保证外观整洁，生产区配电箱间距原则上不超过40m,充分保证拖地电缆40m内工作，为保证电缆过沟安全，在电缆过沟处均加钢管进行防护或者埋设水泥管进行防护。发电房，变电站应采取必要的安全防护措施，严禁用易燃的材料修建，工地上较高的建筑物，临时设施以及重要库房，发电房，变电房，塔架，水泥罐，龙门吊架等均应采取避雷装置。避雷网和避雷网和避雷带宜采用圆钢或扁钢，圆钢直径不应小于8mm,扁钢截面面积不应小于48mm2，其厚度不应小于4mm(针长1m,圆钢直径12mm，钢管20mm,针长1～2米，圆钢直径16mm,钢管25mm),其接地电阻不大于10，做防雷接地机械上的电气设备所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械防雷接地可共用同一接地体，但其接地电阻不大于其重复接地电阻。梁场作为短期施工单位，场内的电力一般都采用临时用电系统，临时用电系统一般应采用TN-S供电系统。它是把工作零线N和专用用心打造免费、绿色、专业、海量的教育文库网站www.wenku1.com本文档来源于第一文库网：http://www.wenku1.com/news/2BE07F7CC5975FE5.html保护线PE在总供电电源处严格分开的供电系统，也称三相五线制。它的优点是正常情况下PE专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断开。在距离较远的供电干线末端应将PE线做重复接地。同一台并且其接地电阻不应大于4。并且梁场内使用的电力比较多，负荷比较大，所以需要设置漏电保护器，设置漏电保护器，应坚持三级保护和“一机、一闸、一漏、一箱”的原则。漏电保护器的选择应符合现行标准GB6829《漏电电流动作保护器的一般要求》和GB13955《漏电保护器安装和运行的要求》的规定。施工现场的总配电箱和分配电箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应合理配合，使之具有分级保护的功能。漏电保护器应装设在配电箱电源隔离开关的负荷侧和分配电箱电源隔离开关的负荷侧。设备的机旁开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。但其额定漏电动作时间与额定漏电动作电流的乘积不大于30mA·S。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。且与其控制的固定式用电设备的水平距离不宜超过3m。二、电气布置：目前梁场供电点多，供电范围大，为避免故障连锁反应，宜采用分级配电的方法，既总配电箱下可设若干分配电箱，分配电箱又可设若干开关箱。总配电箱应该设在靠近电源区域，分配电箱设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m,开关箱与其控制固定式用电设备的水平距离不宜超过3m。并且配电箱、开关箱应设在干燥、通风及常温场所，不得设在有严重损伤作用的烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈振动以及热源烘烤场所。否则，应予清除或做防护处理。根据一般预制场的生产规模，箱梁梁场要设置两台630KVA变电站，同时配置一台功率为350KW发电机作为备用电源，制T梁梁场要设置一台630KVA变电站，同时配置1台功率为350Kw发电机作为备用电源，同时接地电阻...
