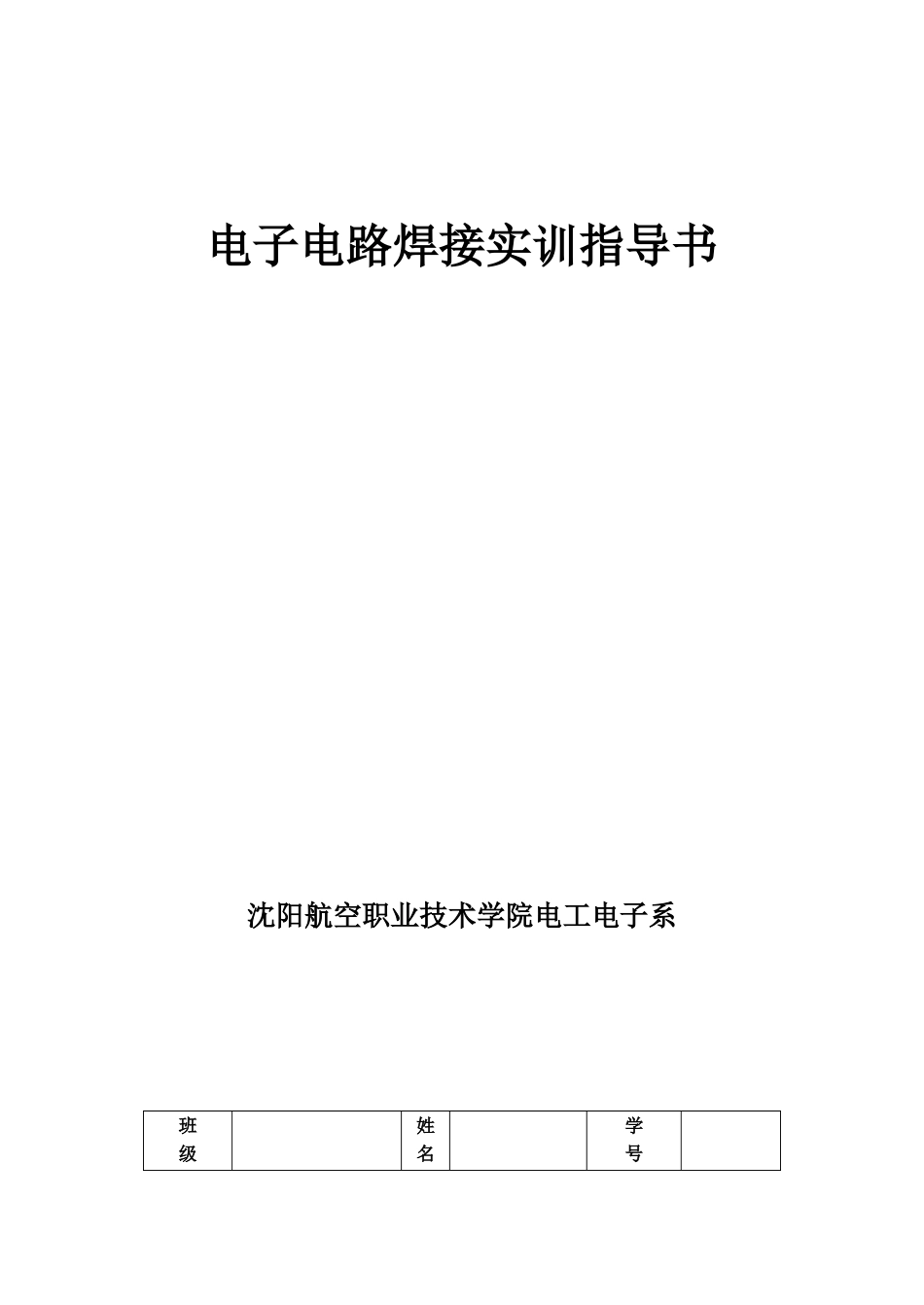

电子电路焊接实训指导书沈阳航空职业技术学院电工电子系班级姓名学号同组同学指导教师序言一．实训课的任务与作用本课程是在学生系统学习完《电工电子技术》等理论课程的基础之上,为进一步强化对理论知识的理解所开设的一项基本训练科目。通过实训，加强学生对所学理论知识的理解；强化学生的技能练习，使之能够掌握电子技术基本理论的应用与实践技能、技巧；加强动手能力及劳动观念的培养学会基本的电路设计及构成方法；尤其在培养学生对所学专业知识综合应用能力及认知素质等方面，该项实训是不可缺少的重要环节。二．实训教学目标及基本要求使学生能基本掌握制板、刻板、焊接电路等基本技能；熟悉常用电子仪器仪表的使用和常用元器件的检测方法；初步了解电路板的调试方法。三．实训组织、场地及设备1、实训的组织鉴于电子设备﹙电子实训﹚的故障复杂及多变性，元件种类繁多,指导教师分发元件及组织指导、纠正操作、纠正安装错误等,往往忙无所措,建议按15个学生∕教师组成实训班，学生分组并确定工位及确定仪器、工具，以便于管理。2、实训设备、场地的要求（1）合理设置操作台。（2）每个工位配备交直流电源及常用的电子测量仪器，对于专用的贵重（3）电子测试设备可按班级配置。（3）教室的电源动力供电应满足单项实训项目最大功率装机容量附设线路及配电装置，﹙一般应大于50KW﹚。（4）用电安全保护设备齐全。（5）配备教师演示操作台及黑板﹙或其他多媒体教学设备﹚。四、实习教学进程1、安全教育2、制板、刻板、转孔3、检测电子器件4、焊接电路5、调试五、实训考核及成绩评定严格规章制度和请销假制度，实习中不许穿短裤、拖鞋、奇装异服，不许做与电子实习无关的事情。做到不迟到不早退，有事请假。对于多次迟到、无故旷课、请假时间超过二分之一以上者，实习不能通过。根据学生在实训期间对实训内容和基本技能的掌握程度、各实训内容完成的情-1-况和编写实训报告的质量以及学生的学习态度，按百分制评定成绩。课题1安全教育一、安全教育的目的1、通过安全教育使学生们进一步加强安全意识，增强对安全生产及采用必要的安全措施的认知。2、牢固树立安全第一的思想，并把其贯穿于整个实训的过程中。二、安全教育的方法1、进行广播教学，收看安全教育课件。2、结合公司和校园中的实例，让学生们从中吸取经验和教训。三、思考题1、为什么要进行安全教育？2、你对实验室的安全制度持什么态度？3、你在实训过程中准备怎样去做？-2-课题2制板、刻板、转孔许多电子装置都采用印制电路板，它可使电路装焊方便，布局紧凑，外形整齐美观，电路的性能也更为可靠。电路板是电子制作的基础部件，是电子电路的载体，电子电路的各种元器件以电路板为基础组合在一起，从而实现电路的整体功能。制作印制电路板的材料是敷铜箔板，它通常是在基板的表面上敷有一层铜箔。基板可以是纸质胶板，也可以是环氧树脂胶板。纸质胶板价格便宜，适用于要求不高的低频电路；环氧树脂胶板适用于高频电路，但价格较高。一、热转印法制作电路板1、热转印法简介热转印法是小批量快速制作印刷电路板的一种方法。它利用了激光打印机墨粉的防腐蚀特性，具有制板快速（20分钟），精度较高（线宽15mil，间距10mil），成本低廉等特点，但由于涂阻焊剂和过孔金属化等工艺的限制，这种方法还不能方便的制作任意布线双面板，只能制作单面板和所谓的“准双面板”。这种方法的实现，需要准备以下设备和原材料：一台电脑一台激光打印机，打印机的墨粉用廉价的兼容墨粉即可；热转印纸，也可以用不干胶纸的背面光面纸代替，不过要自己裁；金属壳电熨斗一把，用所谓的“热转印机（用塑封机改装的）”也可以，个人觉得效果不如电熨斗，而且很贵；敷铜电路板，有电木基材和玻纤环氧树脂基材的，后者的性能要好一些；腐蚀的容器和药品，容器用塑料盒即可，药品可以用盐酸和双氧水；钻孔用的钻机和钻头，钻头一般要用到0.8mm,0.6mm和1.0mm的；当然还有锯板，磨边等一系列机械工具。2、设计布线规则由于热转印制版的特点，在布线时要注意以下方面：1）线宽不小于15mil，线间距不小于10mil。为确保安全，线宽要在25～30mil，大电流...
