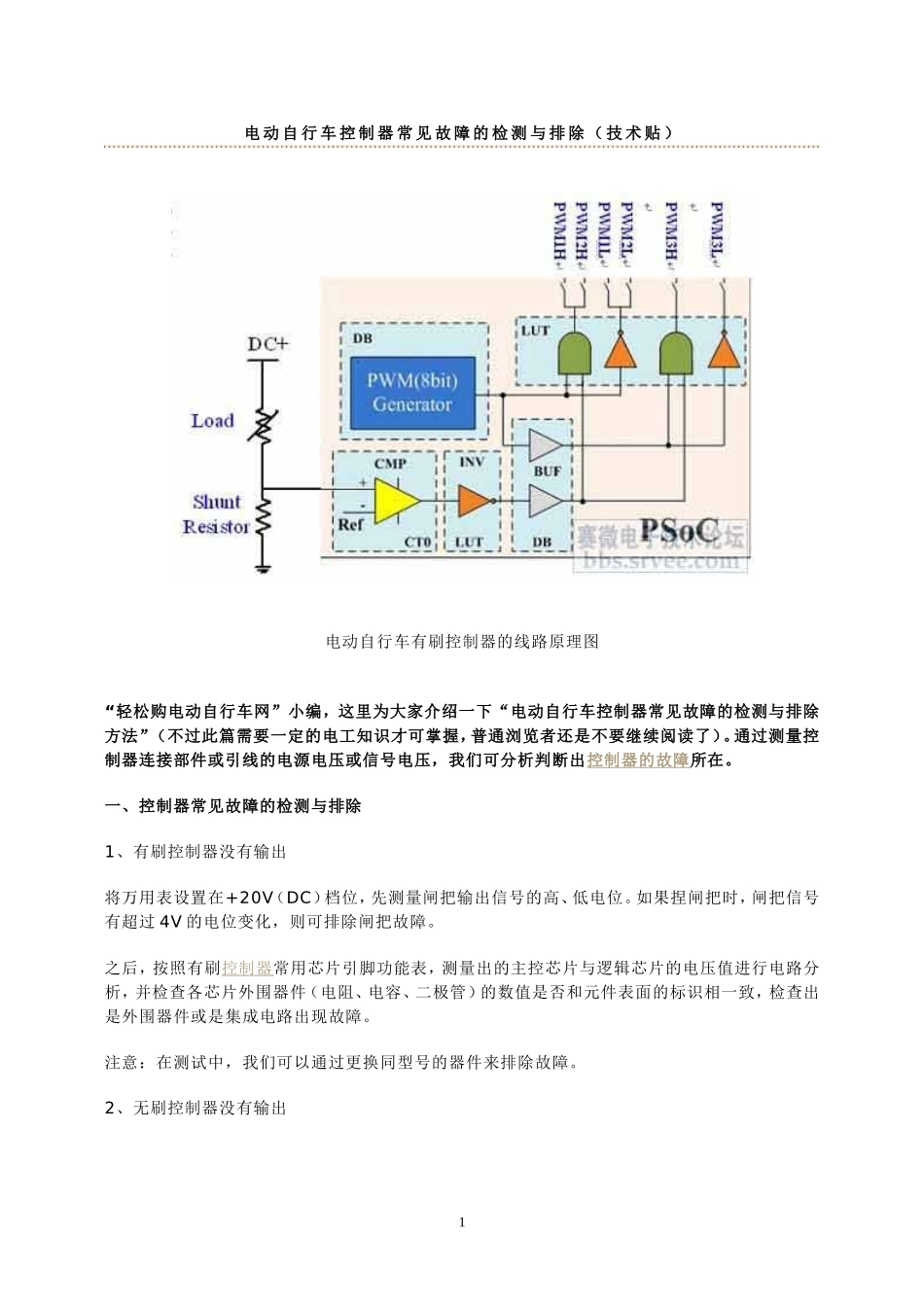

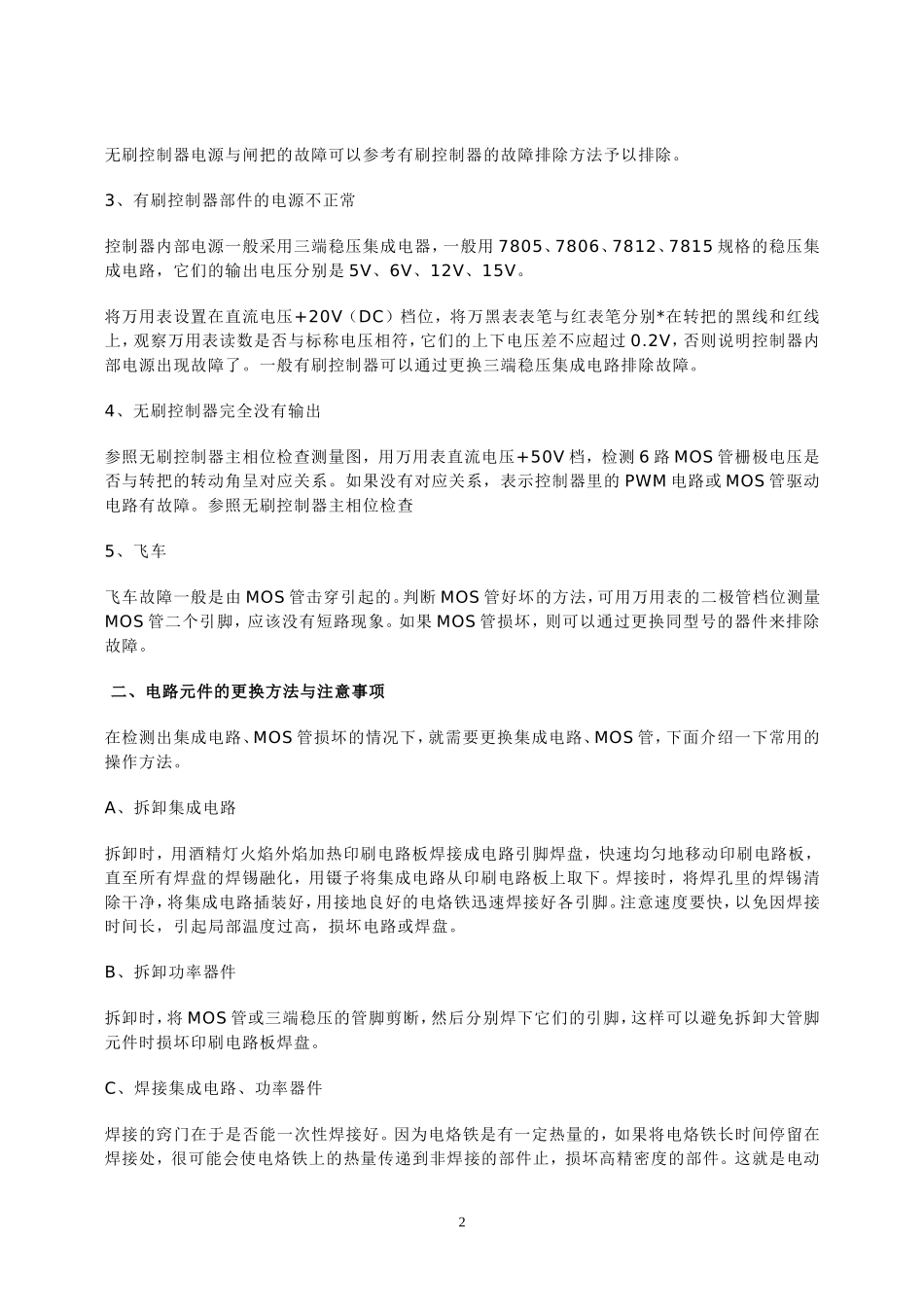

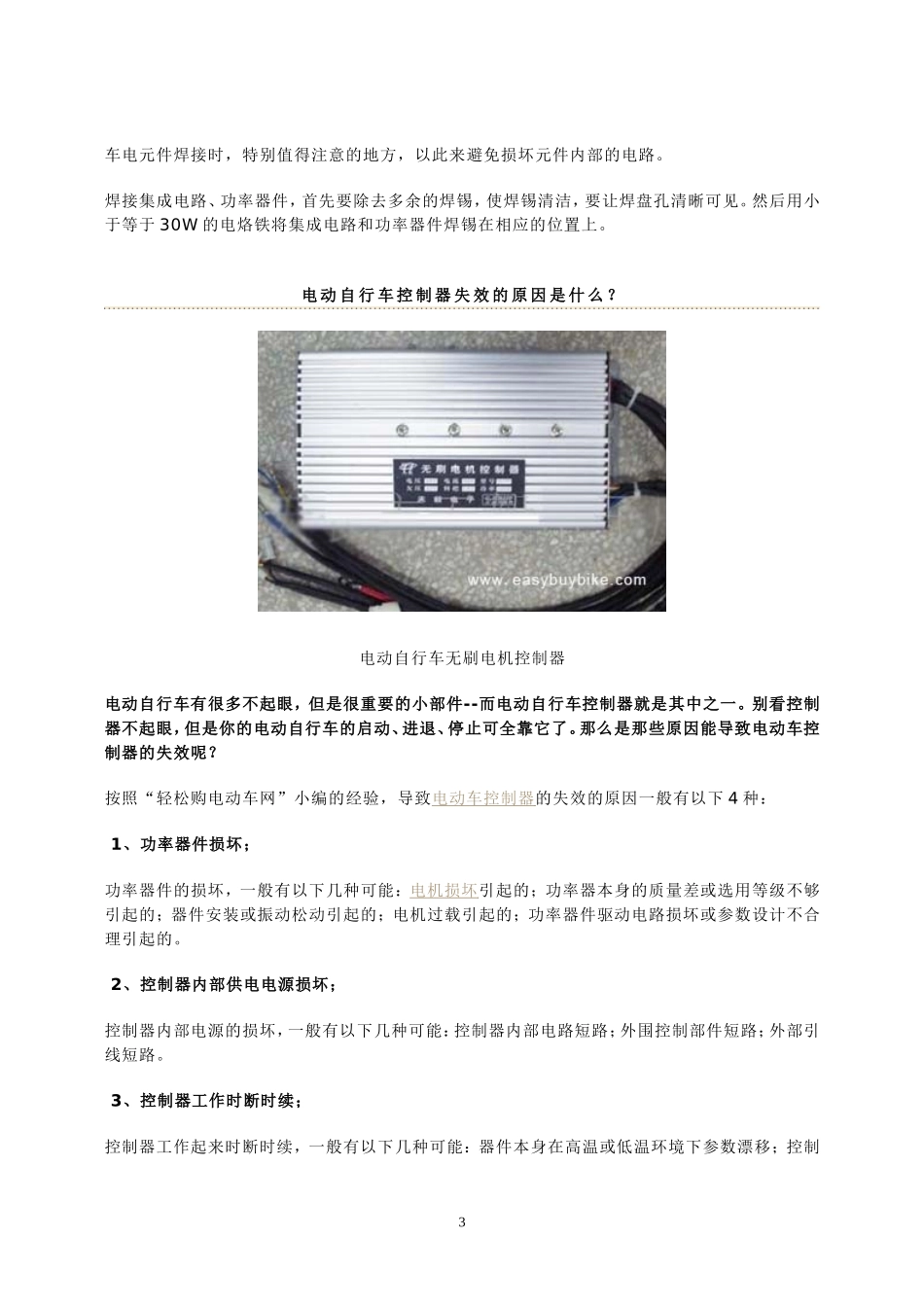

电动自行车控制器常见故障的检测与排除（技术贴）电动自行车有刷控制器的线路原理图“轻松购电动自行车网”小编，这里为大家介绍一下“电动自行车控制器常见故障的检测与排除方法”（不过此篇需要一定的电工知识才可掌握，普通浏览者还是不要继续阅读了）。通过测量控制器连接部件或引线的电源电压或信号电压，我们可分析判断出控制器的故障所在。一、控制器常见故障的检测与排除1、有刷控制器没有输出将万用表设置在+20V（DC）档位，先测量闸把输出信号的高、低电位。如果捏闸把时，闸把信号有超过4V的电位变化，则可排除闸把故障。之后，按照有刷控制器常用芯片引脚功能表，测量出的主控芯片与逻辑芯片的电压值进行电路分析，并检查各芯片外围器件（电阻、电容、二极管）的数值是否和元件表面的标识相一致，检查出是外围器件或是集成电路出现故障。注意：在测试中，我们可以通过更换同型号的器件来排除故障。2、无刷控制器没有输出1无刷控制器电源与闸把的故障可以参考有刷控制器的故障排除方法予以排除。3、有刷控制器部件的电源不正常控制器内部电源一般采用三端稳压集成电器，一般用7805、7806、7812、7815规格的稳压集成电路，它们的输出电压分别是5V、6V、12V、15V。将万用表设置在直流电压+20V（DC）档位，将万黑表表笔与红表笔分别*在转把的黑线和红线上，观察万用表读数是否与标称电压相符，它们的上下电压差不应超过0.2V，否则说明控制器内部电源出现故障了。一般有刷控制器可以通过更换三端稳压集成电路排除故障。4、无刷控制器完全没有输出参照无刷控制器主相位检查测量图，用万用表直流电压+50V档，检测6路MOS管栅极电压是否与转把的转动角呈对应关系。如果没有对应关系，表示控制器里的PWM电路或MOS管驱动电路有故障。参照无刷控制器主相位检查5、飞车飞车故障一般是由MOS管击穿引起的。判断MOS管好坏的方法，可用万用表的二极管档位测量MOS管二个引脚，应该没有短路现象。如果MOS管损坏，则可以通过更换同型号的器件来排除故障。二、电路元件的更换方法与注意事项在检测出集成电路、MOS管损坏的情况下，就需要更换集成电路、MOS管，下面介绍一下常用的操作方法。A、拆卸集成电路拆卸时，用酒精灯火焰外焰加热印刷电路板焊接成电路引脚焊盘，快速均匀地移动印刷电路板，直至所有焊盘的焊锡融化，用镊子将集成电路从印刷电路板上取下。焊接时，将焊孔里的焊锡清除干净，将集成电路插装好，用接地良好的电烙铁迅速焊接好各引脚。注意速度要快，以免因焊接时间长，引起局部温度过高，损坏电路或焊盘。B、拆卸功率器件拆卸时，将MOS管或三端稳压的管脚剪断，然后分别焊下它们的引脚，这样可以避免拆卸大管脚元件时损坏印刷电路板焊盘。C、焊接集成电路、功率器件焊接的窍门在于是否能一次性焊接好。因为电烙铁是有一定热量的，如果将电烙铁长时间停留在焊接处，很可能会使电烙铁上的热量传递到非焊接的部件止，损坏高精密度的部件。这就是电动2车电元件焊接时，特别值得注意的地方，以此来避免损坏元件内部的电路。焊接集成电路、功率器件，首先要除去多余的焊锡，使焊锡清洁，要让焊盘孔清晰可见。然后用小于等于30W的电烙铁将集成电路和功率器件焊锡在相应的位置上。电动自行车控制器失效的原因是什么？电动自行车无刷电机控制器电动自行车有很多不起眼，但是很重要的小部件--而电动自行车控制器就是其中之一。别看控制器不起眼，但是你的电动自行车的启动、进退、停止可全靠它了。那么是那些原因能导致电动车控制器的失效呢？按照“轻松购电动车网”小编的经验，导致电动车控制器的失效的原因一般有以下4种：1、功率器件损坏；功率器件的损坏，一般有以下几种可能：电机损坏引起的；功率器本身的质量差或选用等级不够引起的；器件安装或振动松动引起的；电机过载引起的；功率器件驱动电路损坏或参数设计不合理引起的。2、控制器内部供电电源损坏；控制器内部电源的损坏，一般有以下几种可能：控制器内部电路短路；外围控制部件短路；外部引线短路。3、控制器工作时断时续；控制器工作起来时断时续，一般有以下几种可能：器件本身在高温或低温环境下参数漂移；控制3器...
