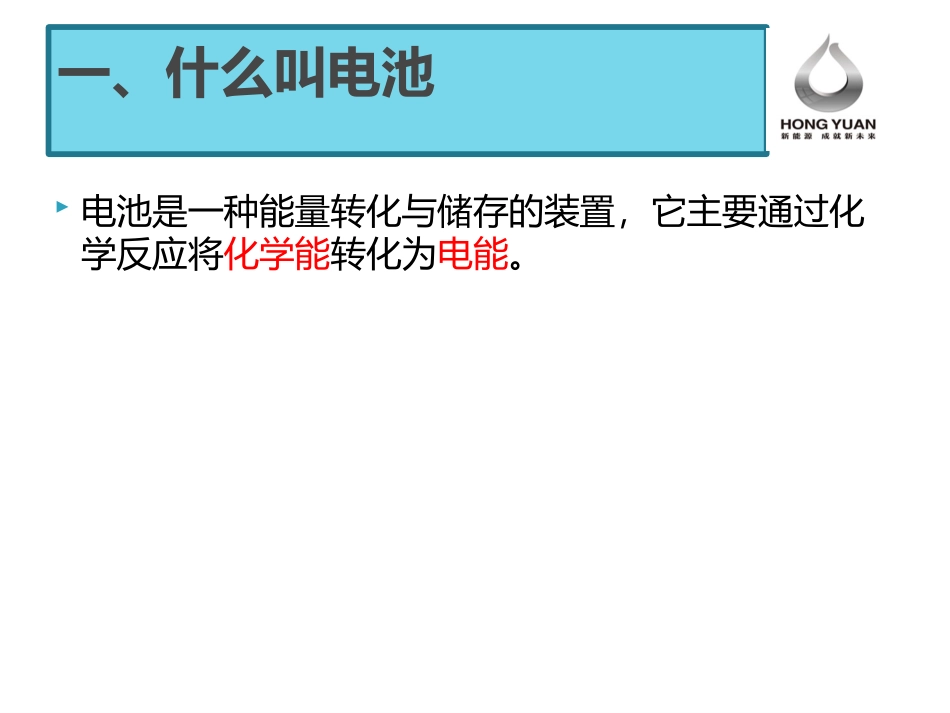

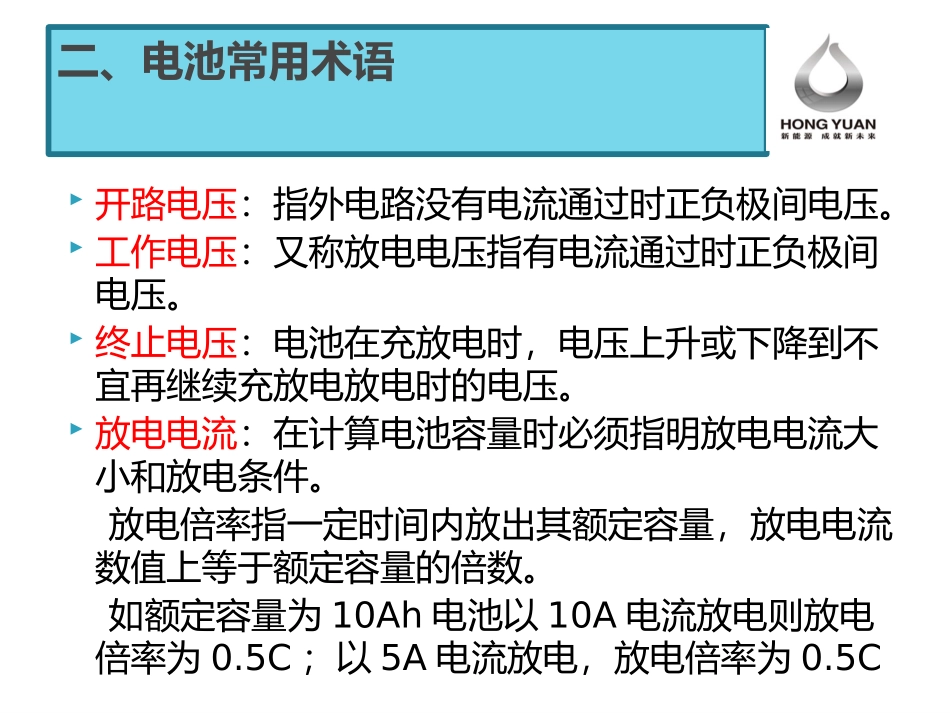

电动汽车动力电池知识及生产工艺简介电池是一种能量转化与储存的装置，它主要通过化学反应将化学能转化为电能。一、什么叫电池开路电压：指外电路没有电流通过时正负极间电压。工作电压：又称放电电压指有电流通过时正负极间电压。终止电压：电池在充放电时，电压上升或下降到不宜再继续充放电放电时的电压。放电电流：在计算电池容量时必须指明放电电流大小和放电条件。放电倍率指一定时间内放出其额定容量，放电电流数值上等于额定容量的倍数。如额定容量为10Ah电池以10A电流放电则放电倍率为0.5C；以5A电流放电，放电倍率为0.5C二、电池常用术语额定容量：电池在设计和制造时规定电池在一定放电条件下应该放出的最低限度电量。电池的内阻：通常使用电池交流内阻测试仪测量的电池电阻。电池3.1铅酸蓄电池蓄电池即常说的电瓶，目前多用于电动自行车、汽车启动电源、通信基站等。三、常见电池的种类3.2碱性电池碱性电池亦称为碱性干电池是目前最常用的一次电池（不可充电）。电池3.3镍氢电池可充电电池，使用寿命长，并且对环境无污染。镍氢电池的缺点是价格比镍镉电池要贵好多，性能比锂电池要差。锂离子电池锂离子电池锂离子电池优点：能量密度高、循环寿命长、无污染锂离子电池的应用组成部分常用材料正极活性物质：钴酸锂、磷酸铁锂、锰酸锂、镍酸锂、三元材料等负极活性物质：石墨材料隔膜聚丙烯微孔膜PE-PP-PE三层复合膜电解液溶剂：有机溶剂（易燃，有刺激性气味）溶质：LiPF6锂离子电池组成卷绕式电池结构（如18650电池）层叠式电池结构1.电芯匹配操作注意：操作人员需佩戴手套，不要将不同批次电池混合使用。电动汽车动力电池成组工艺1）检查电芯的批号是否相同，外观尺寸是否符合要求。2）筛选电芯电压、内阻，不良品需要隔离放置。1）将检验好的铜排、镍片放入相应焊接夹具中，铜排、镍片摆放不得偏移。2）将安装好带有镍片和并联铜排的焊接夹具放在激光焊接固定架。3）确认激光焊接程序是否与加工的工件一致，焊接参数是否在允许的范围内然后开始焊接。4）检测焊点是否有松动、虚焊、焊穿等现象。2.电池汇流排焊接（激光焊）操作注意：操作人员需佩戴防护眼镜，手套等。操作人员不得修改焊接参数1）将匹配好的电池，依次装入安装好的塑料骨架中。2）检查电池组是否有电池正、负极装反的现象，将组合好的电池组正极端朝上放入电阻焊工装3）确认电阻焊焊接程序是否与加工工件一致，以及焊接参数确定无误后开始焊接。（4）检查电池组焊点是否有松动、虚焊、焊穿、等现象。3.电池组焊接（电阻焊）操作注意：安装电芯时注意不要将电池正负极装反，以免电池短路。1）将需要灌胶的电池组放入相应工装中。2）将混合搅拌均匀的AB胶灌入模具中。操作注意：AB胶搅拌应充分，及时灌入防止胶凝固。4.电池模组灌胶1.将匹配好的电池组按照规定的正负极顺序放入电池箱中。2.按照工艺要求安装串联铜排及线束3.安装BMS、插头等部件操作注意：1.装配人员应佩戴手套，严禁带金属材质手表、手镯、项链等，防止操作时接触到电池正负极引起短路、打火等危险事故。2.电池组安装、线束安装注意顺序，不要接反、接错。螺丝应确保拧紧，到位。5.电池组电联装配1、BMS测试将电池箱接上测试设备后，观察电池BMS通信是否正常，能否正常采集总电压、单体电压、温度等信息2、绝缘测试3、充放电测试按照规定的测试条件对电池进行充放电测试，容量合格的电池箱方可成品入库操作注意：设备测试线与电池箱正确连接，切勿接反。测试过程中安排人员值班，发现设备或电池异常立即停止测试，并报告上级主管。6、成品电池箱测试铜排串联生产注意事项：1.电池成组工序复杂、关键岗位多，应做好每个生产岗位的抽检、自检，做好工艺流程卡记录。2.电池的汽车动力电池为高压设备，操作时注意安全，防止触电，不要穿戴金属物品，防止电池短路。3.做好消防工作，关键岗位配备灭火器、黄沙箱等消防器具。谢谢！
