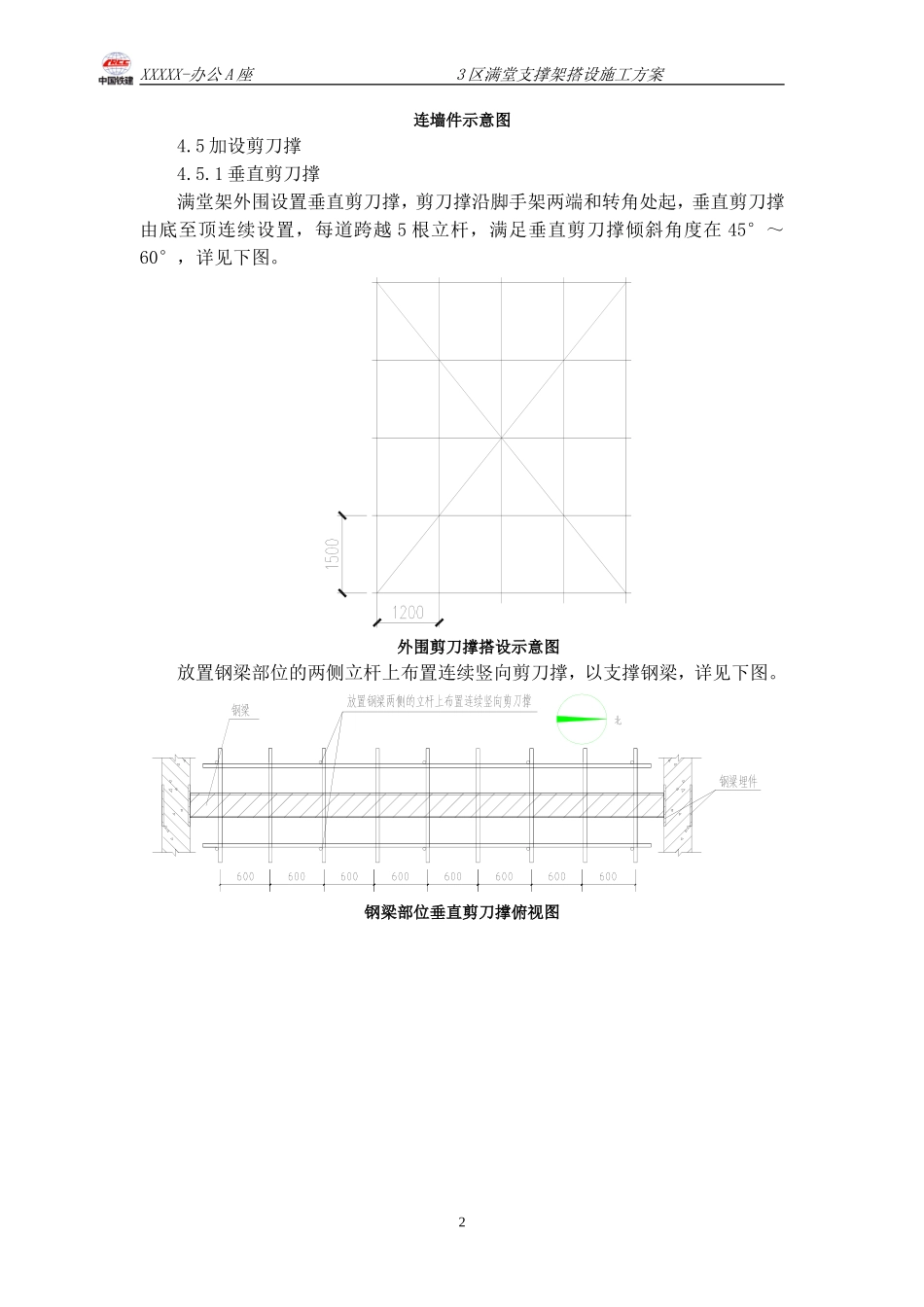

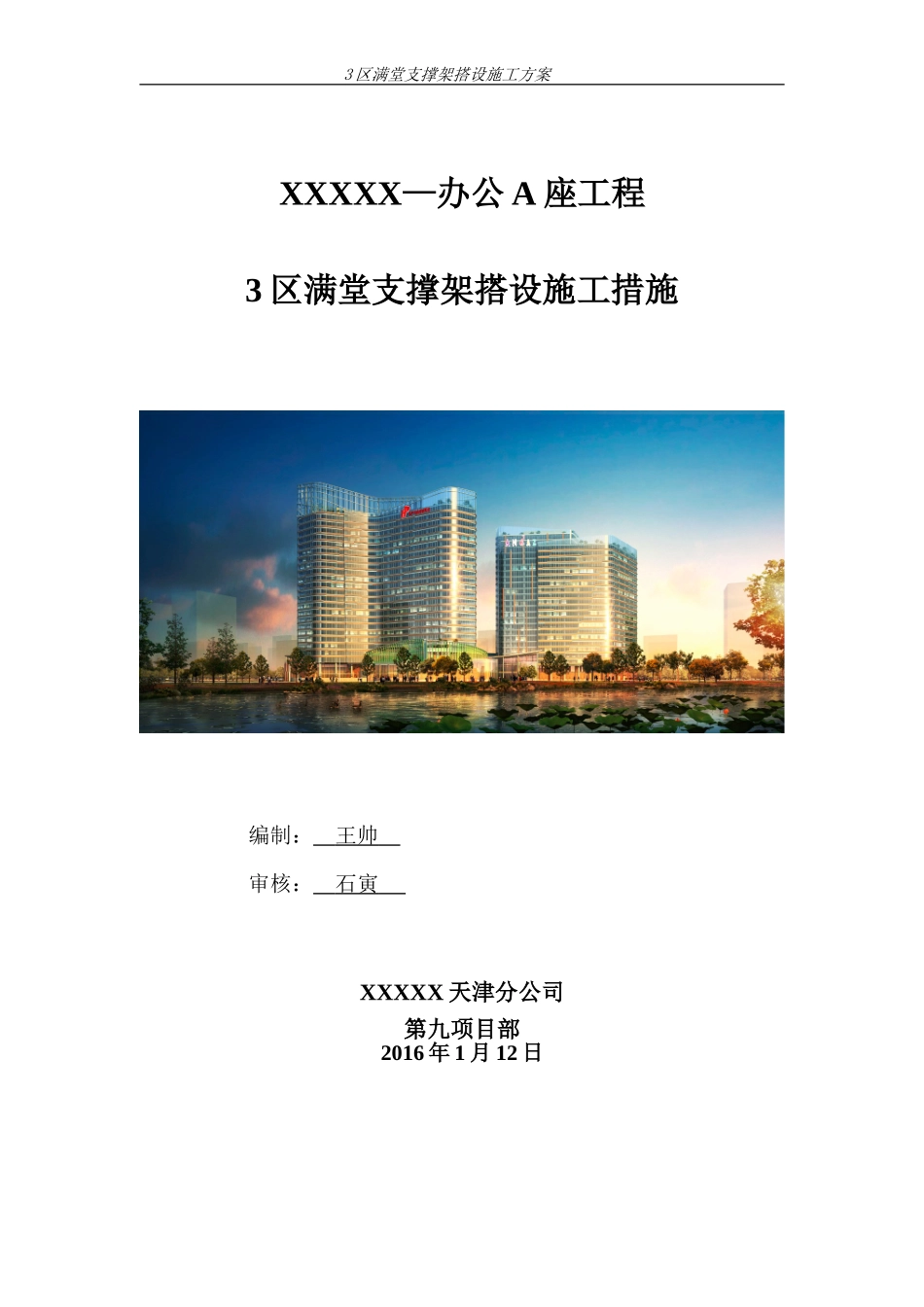

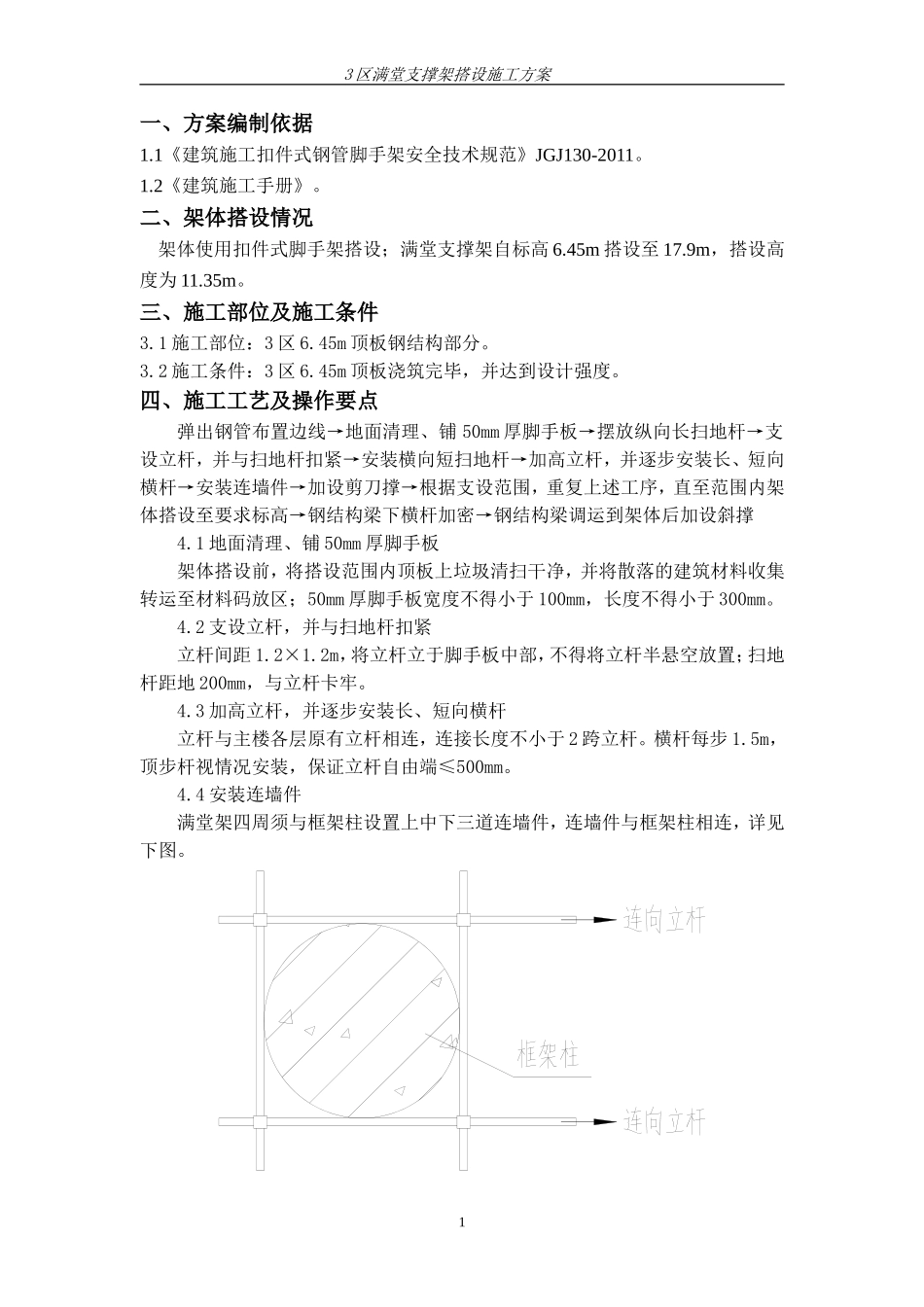

3区满堂支撑架搭设施工方案XXXXX—办公A座工程3区满堂支撑架搭设施工措施编制：王帅审核：石寅XXXXX天津分公司第九项目部2016年1月12日13区满堂支撑架搭设施工方案一、方案编制依据1.1《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011。1.2《建筑施工手册》。二、架体搭设情况架体使用扣件式脚手架搭设；满堂支撑架自标高6.45m搭设至17.9m，搭设高度为11.35m。三、施工部位及施工条件3.1施工部位：3区6.45m顶板钢结构部分。3.2施工条件：3区6.45m顶板浇筑完毕，并达到设计强度。四、施工工艺及操作要点弹出钢管布置边线→地面清理、铺50mm厚脚手板→摆放纵向长扫地杆→支设立杆，并与扫地杆扣紧→安装横向短扫地杆→加高立杆，并逐步安装长、短向横杆→安装连墙件→加设剪刀撑→根据支设范围，重复上述工序，直至范围内架体搭设至要求标高→钢结构梁下横杆加密→钢结构梁调运到架体后加设斜撑4.1地面清理、铺50mm厚脚手板架体搭设前，将搭设范围内顶板上垃圾清扫干净，并将散落的建筑材料收集转运至材料码放区；50mm厚脚手板宽度不得小于100mm，长度不得小于300mm。4.2支设立杆，并与扫地杆扣紧立杆间距1.2×1.2m，将立杆立于脚手板中部，不得将立杆半悬空放置；扫地杆距地200mm，与立杆卡牢。4.3加高立杆，并逐步安装长、短向横杆立杆与主楼各层原有立杆相连，连接长度不小于2跨立杆。横杆每步1.5m，顶步杆视情况安装，保证立杆自由端≤500mm。4.4安装连墙件满堂架四周须与框架柱设置上中下三道连墙件，连墙件与框架柱相连，详见下图。2XXXXX-办公A座3区满堂支撑架搭设施工方案连墙件示意图4.5加设剪刀撑4.5.1垂直剪刀撑满堂架外围设置垂直剪刀撑，剪刀撑沿脚手架两端和转角处起，垂直剪刀撑由底至顶连续设置，每道跨越5根立杆，满足垂直剪刀撑倾斜角度在45°～60°，详见下图。外围剪刀撑搭设示意图放置钢梁部位的两侧立杆上布置连续竖向剪刀撑，以支撑钢梁，详见下图。钢梁部位垂直剪刀撑俯视图3XXXXX-办公A座3区满堂支撑架搭设施工方案钢梁部位垂直剪刀撑立面图4.5.2水平剪刀撑水平剪刀撑从扫地杆的设置层开始，每层垂直剪刀撑顶部交点平面内设置一道，满足水平剪刀撑与支架纵向（或横向）夹角在45°～60°，详见附图。水平剪刀撑（局部）俯视图4XXXXX-办公A座3区满堂支撑架搭设施工方案水平剪刀撑（整体）俯视图4.6钢结构梁下横杆加密沿钢结构梁方向，顶步横杆加密，横杆中间设置一道小横杆，详见下图。梁下横杆加密俯视图4.7钢结构梁调运到架体后加设斜撑在钢梁放置区域两侧立杆上布置斜撑，间距3米一道，钢梁吊运到横杆上后用斜撑将钢梁顶紧，详见下图。5XXXXX-办公A座3区满堂支撑架搭设施工方案钢梁斜撑示意图五、架体设计验算5.1、梁底支撑钢管计算（1）荷载计算钢结构梁自重(kN)：q=60/20.2=2.97kN/m；（2）支撑钢管的强度验算：按照均布荷载作用下的简支梁计算均布荷载，q=2.97kN/m；计算简图如下支撑钢管按照简支梁的计算公式M=0.125qcl(2-c/l)Q=0.5qc经过简支梁的计算得到:钢管最大弯矩Mmax=0.125*2.97*0.37*1.2*(2-0.37/1.2)=0.279kN.m；钢管最大应力σ=279000/5080=54.92N/mm2；钢管的抗压强度设计值[f]=205N/mm2；水平钢管的最大应力计算值54.92N/mm2小于水平钢管的抗压强度设计值205N/mm2，满足要求钢管抗剪强度验算：6XXXXX-办公A座3区满堂支撑架搭设施工方案Q=0.5*2.97*0.37=0.55KNτ=2*550/424=2.59N/mm2钢管抗剪强度设计值[τ]=120N/mm2；钢管的最大剪力计算值2.59N/mm2小于水平钢管的抗压强度设计值205N/mm2，满足要求钢管挠度验算：ω=5PL3/384EI=0.01mm＜[ω]=l/400=0.925mm，故满足要求。钢管支座反力RA=RB=0.5*2.97*0.37=0.55kN；5.2、扣件抗滑移的计算:纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算:R≤Rc其中Rc--扣件抗滑承载力设计值,取12.80kN；R--纵向或横向水平杆传给立杆的竖向作用力设计值；计算中R取最大支座反力，根据前面计算结果得到R=0.55kN；R<12.80kN,所以双扣件抗滑承载力的设计计算满足要求!5.3、立杆稳定性计算：f=N/φAN=N1+N2+N3=0.55+0.384+2.97=3.904KNφ=0.207，由长细比lo/i查表得到A=4.24cm2f=3904/0.207*424=44.48＜[f]=205，满足要求
