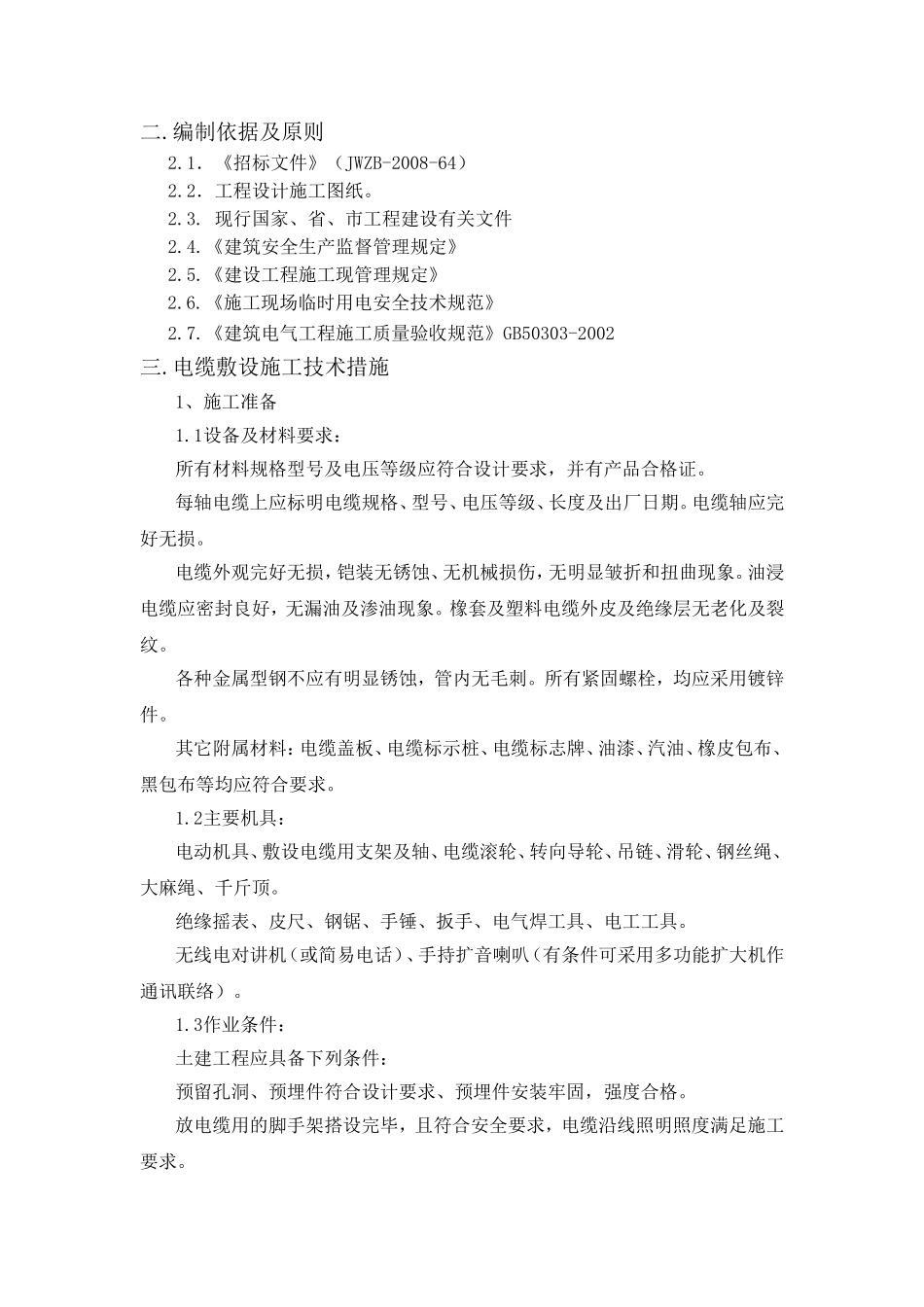

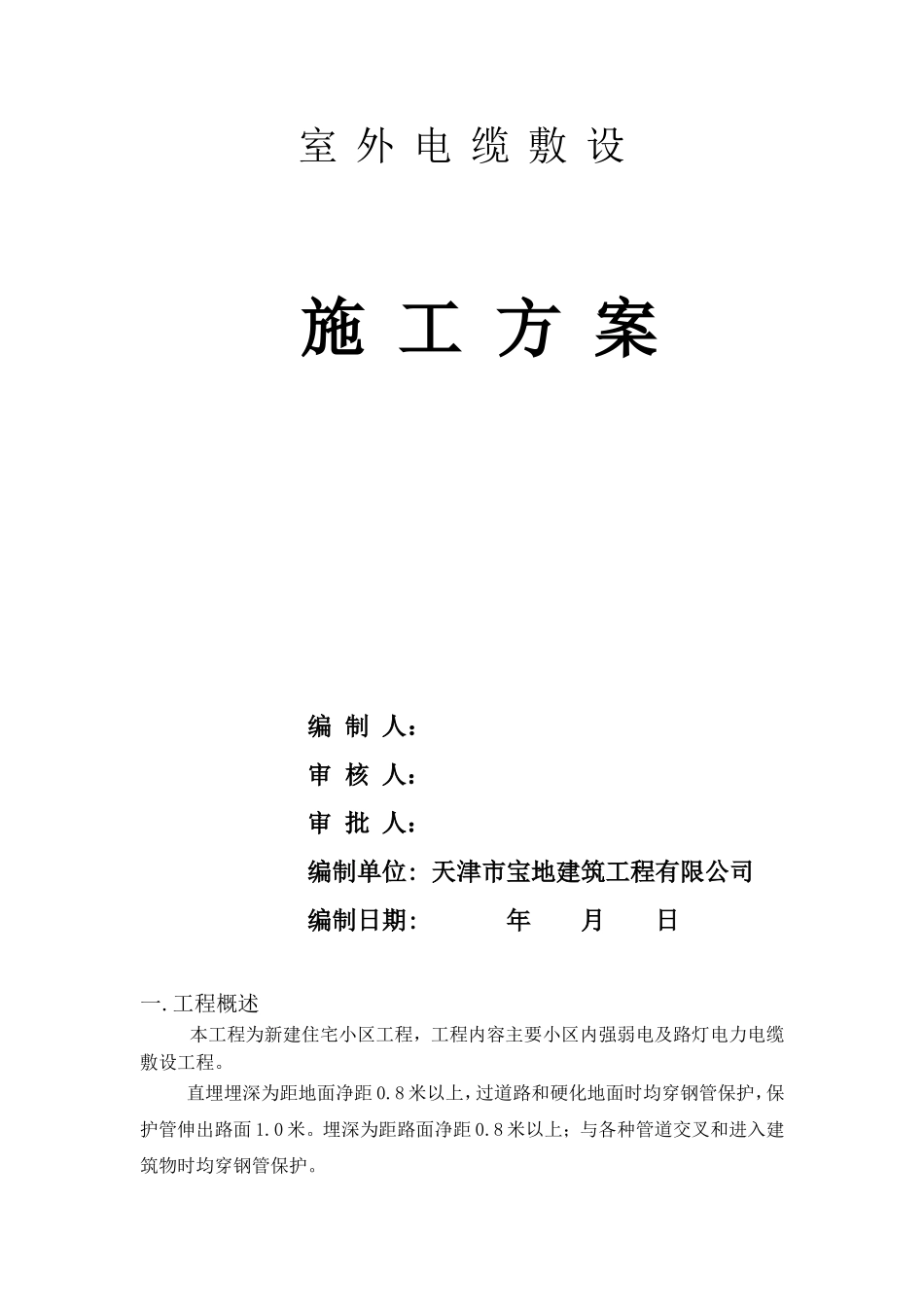

室外电缆敷设施工方案编制人：审核人：审批人：编制单位:天津市宝地建筑工程有限公司编制日期:年月日一.工程概述本工程为新建住宅小区工程，工程内容主要小区内强弱电及路灯电力电缆敷设工程。直埋埋深为距地面净距0.8米以上，过道路和硬化地面时均穿钢管保护，保护管伸出路面1.0米。埋深为距路面净距0.8米以上；与各种管道交叉和进入建筑物时均穿钢管保护。二.编制依据及原则2.1．《招标文件》（JWZB-2008-64）2.2．工程设计施工图纸。2.3.现行国家、省、市工程建设有关文件2.4.《建筑安全生产监督管理规定》2.5.《建设工程施工现管理规定》2.6.《施工现场临时用电安全技术规范》2.7.《建筑电气工程施工质量验收规范》GB50303-2002三.电缆敷设施工技术措施1、施工准备1.1设备及材料要求：所有材料规格型号及电压等级应符合设计要求，并有产品合格证。每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、橡皮包布、黑包布等均应符合要求。1.2主要机具：电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。1.3作业条件：土建工程应具备下列条件：预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。2、操作工艺2.1准备工作：a.施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。b.电缆敷设前进行绝缘摇测或耐压试验。c.1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。d.电缆测试完毕，油浸纸绝缘电缆应立即用焊料（铅锡合金）将电缆头封好。其它电缆应用橡皮包布密封后再用黑包布包好。2.2放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。2.3临时联络指挥系统的设备：线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音嗽叭指挥。高层建筑内电缆敷设，可用无线电对讲机做为定向联络，简易电话作为全线联络，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）。2.4冬季电缆敷设，温度达不到规范要求时，应将电缆提前加温。2.5电缆的搬运及支架架设：电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松驰。电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。3.直埋电缆敷设：3.1清除沟内杂物，铺完底沙或细土。3.2电缆敷设3.2.1电缆敷设可用人力拉引或机械牵引。采用机械牵引可用电动绞磨或托撬（旱船法）。电缆敷设时，应注意电缆弯曲半径应符合规范要求。3.2.2电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度。3.3.3铺砂盖砖：a.电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。b.隐蔽工程验收合格，电缆上下分别铺盖10cm砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。使用电缆盖板时，盖板应指向受电方向。c.回填土。直埋电缆敷设完后，应立即铺砂、盖板或砖及回填夯实，防止其它重物损伤电缆。回填土前，再作一次隐蔽工程检验，合格后，应及时回填土并进行夯实。d.埋标桩：电缆的拐弯、接头、交叉...
