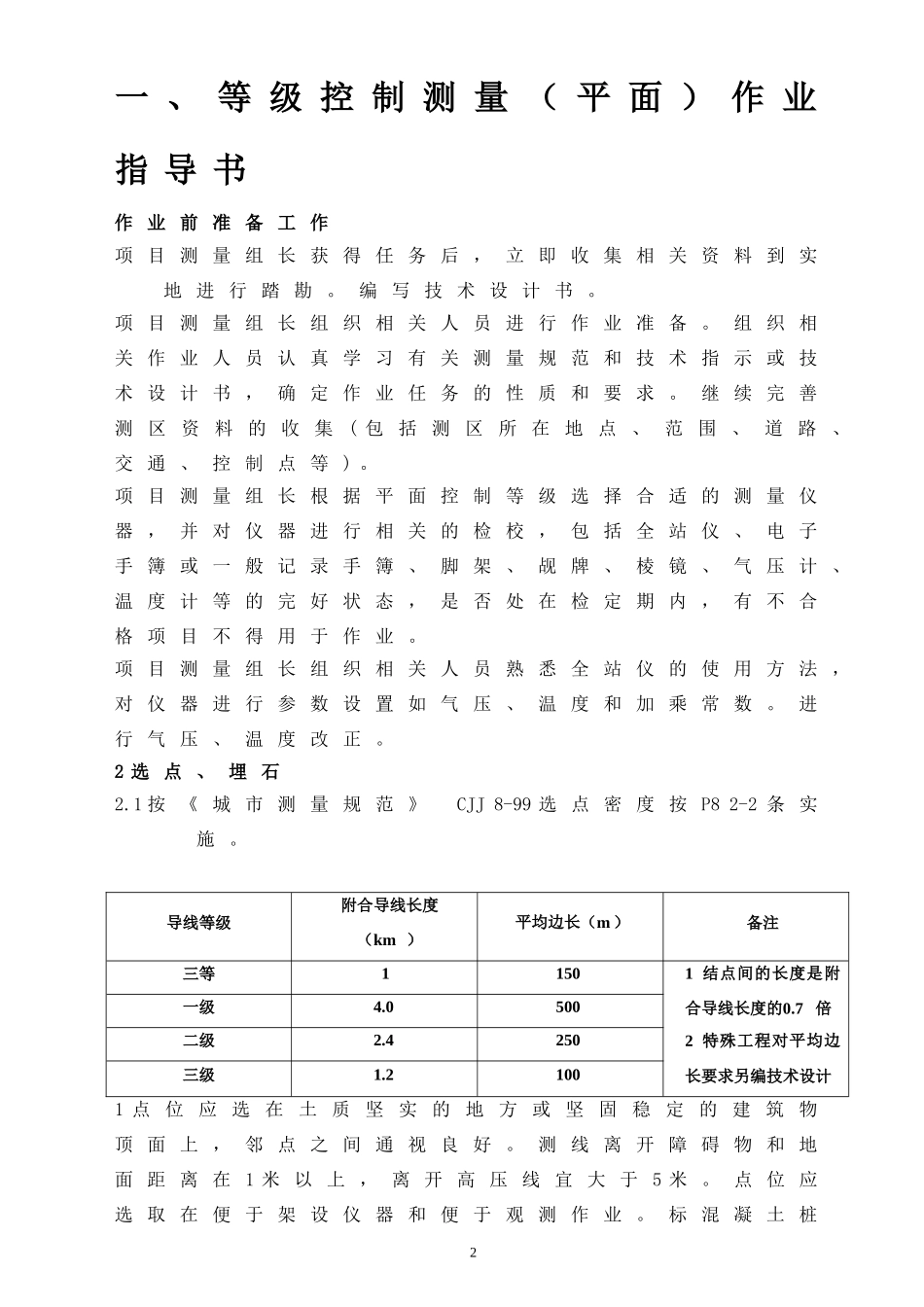

测量作业指导书1一、等级控制测量（平面）作业指导书作业前准备工作项目测量组长获得任务后，立即收集相关资料到实地进行踏勘。编写技术设计书。项目测量组长组织相关人员进行作业准备。组织相关作业人员认真学习有关测量规范和技术指示或技术设计书，确定作业任务的性质和要求。继续完善测区资料的收集(包括测区所在地点、范围、道路、交通、控制点等)。项目测量组长根据平面控制等级选择合适的测量仪器，并对仪器进行相关的检校，包括全站仪、电子手簿或一般记录手簿、脚架、觇牌、棱镜、气压计、温度计等的完好状态，是否处在检定期内，有不合格项目不得用于作业。项目测量组长组织相关人员熟悉全站仪的使用方法，对仪器进行参数设置如气压、温度和加乘常数。进行气压、温度改正。2选点、埋石2.1按《城市测量规范》CJJ8-99选点密度按P82-2条实施。导线等级附合导线长度（km）平均边长（m）备注三等11501结点间的长度是附合导线长度的0.7倍2特殊工程对平均边长要求另编技术设计一级4.0500二级2.4250三级1.21001点位应选在土质坚实的地方或坚固稳定的建筑物顶面上，邻点之间通视良好。测线离开障碍物和地面距离在1米以上，离开高压线宜大于5米。点位应选取在便于架设仪器和便于观测作业。标混凝土桩2便于长期限保存的地方，同时应保证方便低等级加密。选点埋桩时除考虑工作因素外，还要考虑到人身安全的因素。埋桩制标木桩规格为：上面5厘米×5厘米，下底3厘米×3厘米，深60厘米。可用钻孔后水泥现场浇灌。3.1制标木桩按要求挖坑，打进后混凝土浇筑。3.4点之记的绘制3.4.作业人员熟悉地形表示及要点，在外业及时绘制点之记。3.4.点之记绘制与实地相符，用指北针确定北方向，绘制草图比例不能失调，确定标桩所处位置，记录交通路线、电杆号码等情况。4.精度指标4.1各等级导线主要技术要求及水平角观测的技术要求按下表执行：测回数仪器型号三等一级二级三级DJ141DJ26211DJ6432方位角闭合差±3±10±16±24总长104.02.41.2平均边长1600500250100测角中误差±1.5±5±8±12相对闭合差1/400001/150001/100001/70004.2各等级导线测量方向观测法技术要求按《城市测量规范》CJJ8-99P132-3-11、P393-5-8条执行。见下表：等级仪器型号重合读数差半测回归零差一测回2c互差同一方向测回差垂直角互差三DJ11696103等DJ23813915DJ61824255.观测和记录5.1注意安全，爬高标时一定要系安全带，在交通繁忙地区注意车辆，穿安全服装。5.2观测前注意事项5.2.1选择合理的作业时间，成像应清晰。按照《城市测量规范》CJJ8-99P112-3-3、P182-4-7条执行。5.2.2导线网节点，尽量一次测完所有观测方向，否则进行测站平差。5.2.3作业时前后视应加觇牌，观测时要照准觇牌；作业时要严格对中、整平；观测超限要立即重测；严禁转抄手簿。5.3架设仪器5．3.1仪器整平，无论是架设全站仪还是反射棱镜，都应保持脚架稳定和对点器准确对中，圆气泡和长水准器居中。架设时，先用光学对点器对中，踩紧脚架三条腿，然后调整脚架的两条腿使圆气泡居中，调整基座脚螺旋角，使长水准器居中。5.3.2移动基座精确对中，保证对点误差不大于1毫米。5.3.3在现场把温度、气压输入全站仪。5.4水平角、天顶距、距离观测二、等级水准测量作业指导书本指导书等级水准测量专指三等水准、四等水准，等外水准可参考本指导书。本指导书中提到的规范条文均出自《城市测量规范》CJJ8-99。水准测量外业测量原则采用“段段清”原则，往返测量原则采用“8字形”原则。1.任务接收项目测量负责人必须明确任务的技术要求和作4业工期。2.作业前准备工作2.1项目测量负责人获得任务后，立即收集相关资料到实地进行踏勘。编写技术设计书。2.2项目测量负责人组织相关人员进行作业准备，包括设备检校等。三、四等水准测量的仪器i角应小于20”、标尺的米间隔平均真长与名义长之差，应小于0.50mm，有不合格项目不得开始作业。3.选点、埋桩3.1标桩分为：基本水准标桩、普通水准标桩。具体尺寸各等级高程控制点标桩按《城市测量规范》CJJ8-99P156-P159附录G要求进行埋桩。也可参考《国家三、四等水准测量规范》执行。工程使用的水准点可按照客户设计和要求执行...
