烟气排放连续监测系统课件VIP免费

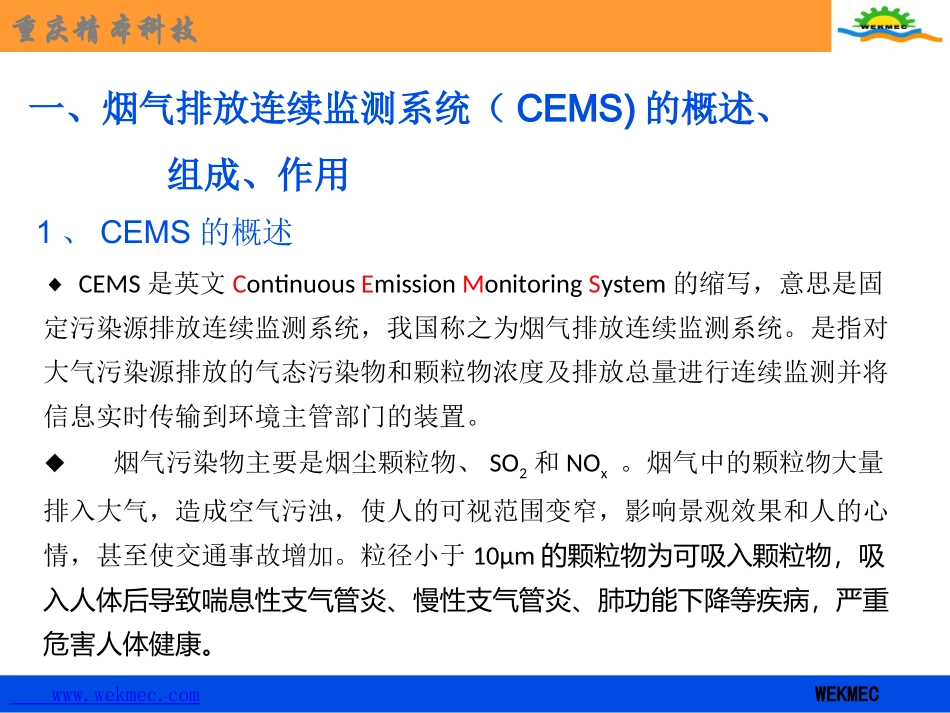

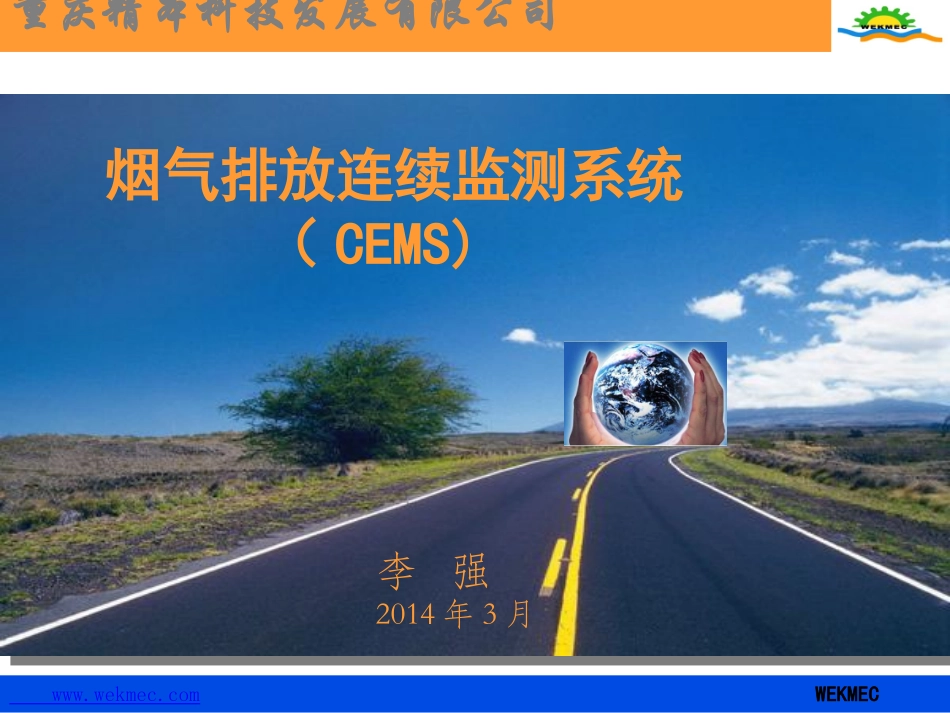

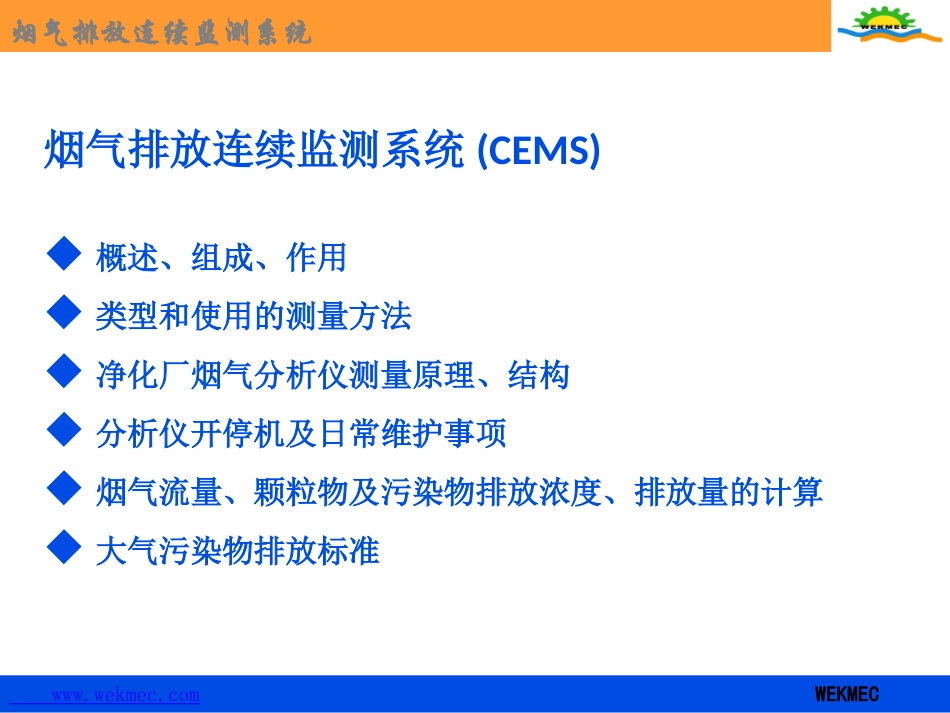

www.wekmec.comWEKMEC重庆精本科技发展有限公司烟气排放连续监测系统（CEMS)李强2014年3月烟气排放连续监测系统(CEMS)◆概述、组成、作用◆类型和使用的测量方法◆净化厂烟气分析仪测量原理、结构◆分析仪开停机及日常维护事项◆烟气流量、颗粒物及污染物排放浓度、排放量的计算◆大气污染物排放标准烟气排放连续监测系统www.wekmec.comWEKMECwww.wekmec.comWEKMEC重庆精本科技◆CEMS是英文ContinuousEmissionMonitoringSystem的缩写，意思是固定污染源排放连续监测系统，我国称之为烟气排放连续监测系统。是指对大气污染源排放的气态污染物和颗粒物浓度及排放总量进行连续监测并将信息实时传输到环境主管部门的装置。◆烟气污染物主要是烟尘颗粒物、SO2和NOx。烟气中的颗粒物大量排入大气，造成空气污浊，使人的可视范围变窄，影响景观效果和人的心情，甚至使交通事故增加。粒径小于10µm的颗粒物为可吸入颗粒物，吸入人体后导致喘息性支气管炎、慢性支气管炎、肺功能下降等疾病，严重危害人体健康。1、CEMS的概述一、烟气排放连续监测系统（CEMS)的概述、组成、作用www.wekmec.comWEKMEC重庆精本科技◆烟气中的SO2、NOx大量排入大气，与大气中的H2O、O2发生反应，会生成硫酸、硝酸分子，是形成酸雨的主要原因。酸雨破坏了生态平衡系统，造成土壤酸化，营养成分流失，森林破坏，湖泊酸化，鱼类减少，重金属溶出，危害十分严重。◆大气污染物的主要来源是火电厂，其次是钢铁厂、水泥厂、各种化工厂等。治理大气污染，减少污染物的排放是一项系统性工程。近年来，国家环保部门对大气污染的治理越来越重视，要求火电厂锅炉、民用和工业锅炉、工业炉窑、市政垃圾焚烧炉、危险废物焚烧炉等固定污染源烟气排放装置必须建立烟气排放连续监测系统，对烟气中的颗粒物浓度、气态污染物浓度和排放率进行连续、实时的跟踪监测，并将监测数据传输到环保部门。因此，可以说，CEMS由烟气排放在线监测系统和排污计量系统两大部分组成。www.wekmec.comWEKMEC重庆精本科技2、CEMS的组成◆CEMS由颗粒物监测子系统、气态污染物监测子系统、烟气排放参数测量子系统、数据采集、传输与处理子系统等四部分组成。通过采样和非采样方式，测定烟气中颗粒物浓度、气态污染物浓度、同时测量烟气温度、压力、流速或流量、含湿量（或输入烟气含湿量）、氧量等参数，计算烟气中污染物浓度和排放量。显示或打印各种参数、图表，并通过数据、图文传输系统传输至DCS和环保部门污染源监控系统。◆CEMS的组成示意图如下:◆CEMS的作用，不仅仅是被动地提供排放数据，而是根据CEMS提供的数据控制装置操作，使其符合排放标准。装置操作人员和工程师可以根据排放数据的连续记录优化工艺和设备操作，使装置的排放持续保持在法律规定的限值之内，同时降低运行成本，节能降耗。◆CEMS另外一个作用是为环保部门提供监测数据，包括污染物浓度和排放量。重庆精本科技www.wekmec.comWEKMEC3、CEMS的作用二、CEMS的类型和使用的测量方法www.wekmec.comWEKMEC重庆精本科技1、CEMS的类型见下图：www.wekmec.comWEKMEC重庆精本科技（1）抽取采样系统抽取采样系统是将烟气从烟道中抽取出来，然后传送到分析仪进行测量。抽取采样系统有源级抽取采样和稀释抽取采样。■①源级抽取采样是直接从烟道中抽取样品，过滤颗粒物后送至分析仪。其中有热/湿系统和冷/干系统两种类型。◆热/湿系统是样气经加热管线直接传输给分析仪，提供给分析仪的是未经降温除水的热、湿样品。这种系统适用于被测气体易溶于水或需测量污染物的水分浓度。◆冷/干系统是在样品进入分析仪之前将样品温度降低到环境温度并除去水分，经过处理后的样品是冷的和干的。我国目前大多采用冷/干采样系统。■②稀释抽取采样是将烟道中样气稀释后送至分析仪进行测量。分为烟囱内稀释和烟囱外稀释两种类型。普光净化厂的烟气监测系统采用的是源级抽取采样冷/干系统。烟气经过滤器过滤、伴热送至分析仪预处理单元，在预处理单元降温除水除尘后送至分析仪。其取样示意图如下。抽取采样法示意图伴热采样管线10-100米采样器的电气控制或蒸汽伴热多组分分析仪表，采样预处理单元，数据...
