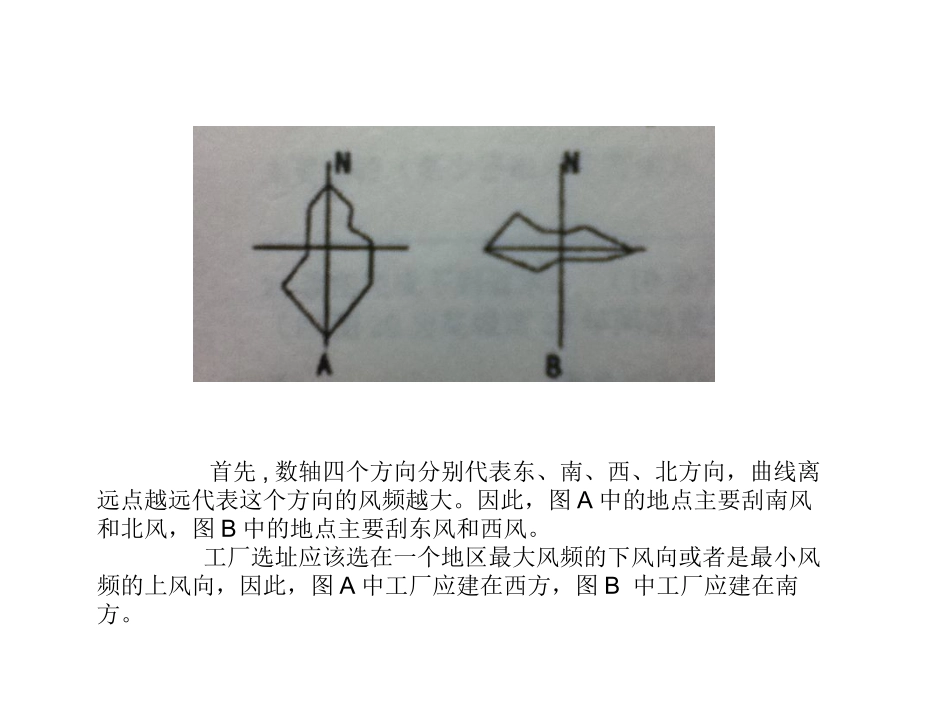

2016消防工程师资格考试《技术实务》补充图例整理人：谢新峰首先,数轴四个方向分别代表东、南、西、北方向，曲线离远点越远代表这个方向的风频越大。因此，图A中的地点主要刮南风和北风，图B中的地点主要刮东风和西风。工厂选址应该选在一个地区最大风频的下风向或者是最小风频的上风向，因此，图A中工厂应建在西方，图B中工厂应建在南方。一、湿式自动喷水灭火系统1.系统用途用于环境温度不低于40C，且不高于700C的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。3.系统结构2.工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力(产生压差)，使阀瓣打开(湿式报警阀开启)，其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域;另一路压力水通过延迟器流向水力警铃?发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。湿式系统结构示意图由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。湿式灭火系统动作流程图4.系统工作流程图5.系统各部件构成及用途6.湿式报警阀湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。它在系统中的作用为:接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警，防止水倒流。二、干式自动喷水灭火系统1.系统用途用于环境温度低于40C，或高于700C的场所。如北方地区、冷库、蒸汽机房等。2.系统结构干式系统结构示意图干式系统由闭式洒水喷头、水流指示器、干式报警阀组，以及管道和供水设施等组成，而且配水管道内充满用于启动系统的有压气体。3.工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启释放压力气体。这时干式报警阀系统侧压力降低，供水压力大于系统侧压力(产生压差)，使阀瓣打开(干式报警阀开启)，其中一路压力水流向洒水喷头，对保护区洒水灭火，水流指示器报告起火区域，另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。干式报警阀结构及安装示意图工作状态伺应状态干式报警阀工作原理三、雨淋自动喷水灭火系统1.系统用途适用于火灾蔓延速度快、火势发展讯猛，如储存和加工各种易燃易爆物品的场所。有下列条件之一的场所，应采用雨淋系统:（1）火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域。（2）室内净高度较高，且必须迅速扑救初期火灾。（3）严重危险级H级的场所。常用于易燃易爆厂房仓库、油气储备站、剧院、演播室等场所。2.系统结构雨淋系统结构示意图由开式洒水喷头、雨淋报警阀组以及管道和供水设施等组成，由火灾报警自动报警系统或传动管控制，自动开启雨淋报警阀和启动供水泵后，向开式洒水喷头供水的自动供水的自动喷水灭火系统。3.工作原理当保护区发生火灾时，感温感烟探测器探测到火灾信号，通过火灾报警灭火控制器，直接打开隔膜雨淋阀的电磁阀，使压力腔的水快速排出，由于压力腔泄压，从而作用于阀瓣下部的水迅速推起阀瓣，水流即进入工作腔，流向整个管网喷水灭火(如值班人员发现火警也可以手动打开手动快开阀而实现雨淋阀的动作)，同时一部分压力水流向报警管网，使水力警铃发出铃声报警、压力开关动作，给值班室发出信号指示或直接启动消防水泵供水。4.系统工作流程图5.系统各部件构成及用途四、预作用自动暇水灭火系统1.系统用途预作用系统克服了湿式和干式两种系统的缺点，兼容了两者的优点，具有报警早，喷水快，功能全和适用范围广且能在喷头动作前发出火警警报。具有下列条件之一的场所应采用预作用系统。（1）系统处于准工作状态时，严禁管道漏水；（2）严禁系统误喷；（3）替代干式系统。预作...
