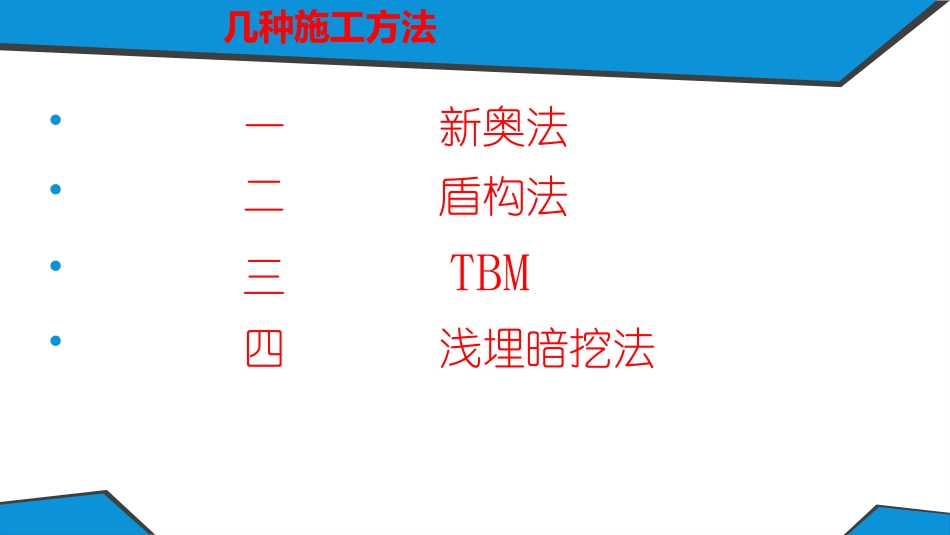

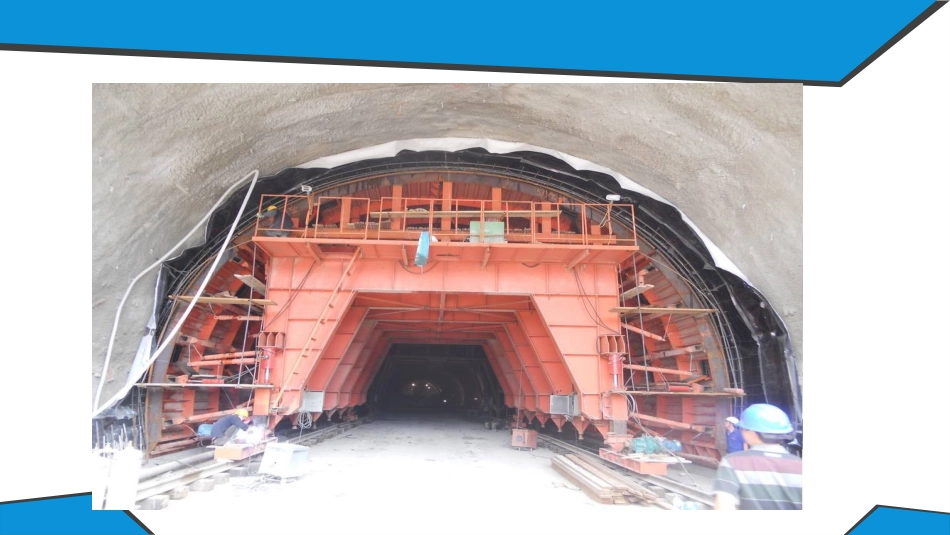

隧道施工方法几种施工方法一新奥法二盾构法三TBM四浅埋暗挖法新奥法新奥法新奥法即新奥地利隧道施工方法的简称，原文是NewAustrianTunnellingMethod简称NATM，新奥法概念是奥地利学者拉布西维兹（L.V.RABCEWICZ）教授于50年代提出的，它是以隧道工程经验和岩体力学的理论为基础，将锚杆和喷射混凝土组合在一起，作为主要支护手段的一种施工方法。原理：新奥法是应用岩体力学理论，以维护和利用围岩的自承能力为基点，采用锚杆和喷射混凝土为主要支护手段，及时的进行支护，控制围岩的变形和松弛，使围岩成为支护体系的组成部分，并通过对围岩和支护的量测、监控来指导隧道施工和地下工程设计施工的方法和原则。新奥法隧道模型锚杆二次衬砌施工过程基本原则少扰动早喷锚勤测量紧封闭（1）充分保护围岩，减少对围岩的扰动。（2）充分发挥围岩的自承能力。（3）尽快使支护结构闭合。（4）加强监测，根据监测数据指导施工。测量断面大小及位置台阶法环形开挖预留核心土法中洞法交叉中隔壁法中隔壁法双侧壁导坑法盾构法盾构机（软土层掘进机）于1847年发明，它是一种带有护罩的专用设备。利用尾部已装好的衬砌块作为支点向前推进，用刀盘切割土体，同时排土和拼装后面的预制混凝土衬砌块。盾构机掘进的出碴方式有机械式和水力式，以水力式居多。水力盾构在工作面处有一个注满膨润土液的密封室。澎润土液既用于平衡土压力和地下水压力，又用作输送排出土体的介质。软土层掘进机原理盾构法是暗挖法施工中的一种全机械化施工方法。它是将盾构机械在地中推进，通过盾构外壳和管片支承四周围岩防止发生往隧道内的坍塌。同时在开挖面前方用切削装置进行土体开挖，通过出土机械运出洞外，靠千斤顶在后部加压顶进，并拼装预制混凝土管片，形成隧道结构的一种机械化施工方法。盾构机既是一种施工机具，也是一种强有力的临时支撑结构。盾构机外形上看是一个大的钢管机，较隧道部分略大，它是设计用来抵挡外向水压和地层压力的。它包括三部分：前部的切口环、中部的支撑环以及后部的盾尾。大多数盾构的形状为圆形，也有椭圆形、半圆形、马蹄形及箱形等其他形式。土压平衡盾构工作原理盾构推进时，其前端刀盘旋转掘削地层土体，切削下来的土体进入土舱。当土体充满土舱时，其被动土压与掘削面上的土压、水压基本平衡，使得掘削面与盾构面处于平衡状态(即稳定状态)。示意图如图所示。由图可知，这类盾构靠螺旋输送机将碴土(即掘削弃土)排送至土箱，运至地表。由装在螺旋输送机排土口处的滑动闸门或旋转漏斗控制出土量，确保掘削面稳定。土压平衡盾构机结构图刀盘盾尾施工1.在盾构法隧道的起始端和终结端各建一个竖井，城市地铁一般利用车站的端头作为始发或到达的竖井；2.盾构在始发竖井内安装就位；3.依靠盾构千斤顶推力（作用在竖井后壁或新拼装好的衬砌上）将盾构从始发工作井的墙壁开孔处推出；4.盾构在地层中沿着设计轴线推进，在推进的同时不断出土（泥）和安装衬砌管片；5.及时向衬砌背后的空隙注浆，防止地层移动和固定衬砌环位置；6.盾构进入到达竖井并被拆除，如施工需要，也可穿越竖井再向前推进。工作示意图竖井施工竖井施工盾构机安装安装就位推进沙土搬运和管片运输沙土搬运衬砌衬砌指的是为防止围岩变形或坍塌，沿隧道洞身周边用钢筋混凝土等材料修建的永久性支护结构。衬砌技术通常是应用于隧道工程、水利渠道中。衬砌简单说来就是内衬，常见的就是用砌块衬砌，可以是预应力高压灌浆素混凝土衬砌。二次衬砌二次衬砌是隧道工程施工在初期支护内侧施作的模筑混凝土或钢筋混凝土衬砌，与初期支护共同组成复合式衬砌。模筑衬砌模筑衬砌指立拱架或模板后修筑的隧道衬砌。在全断面开挖隧道灌筑整体混凝土衬砌时，可实行综合机械预制装配式衬砌预制装配式衬砌是将若干在工厂或现场预制的构件运入坑道内，用机械拼装而成，一经装配，即可承受围岩压力。⑴一经装配成环，不需养生时间，即可承受围岩压力；一经装配成环，不需养生时间，即可承受围岩压力；大量构件可以在工厂成批生产，在洞内进行机械化拼装，从而改善了劳动条件，节省了劳动力；拼装时...
