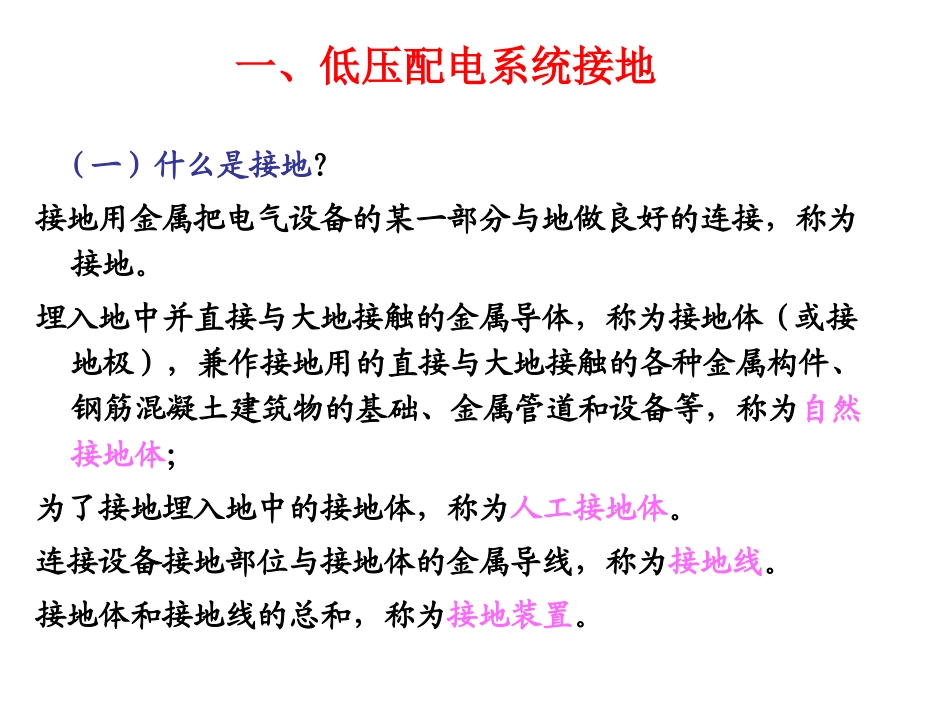

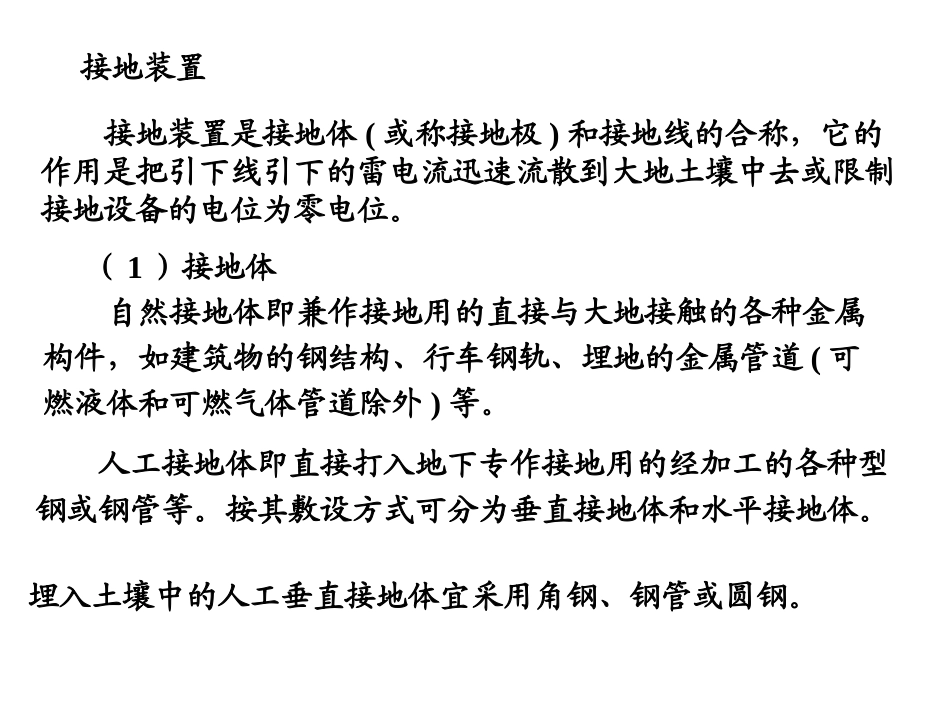

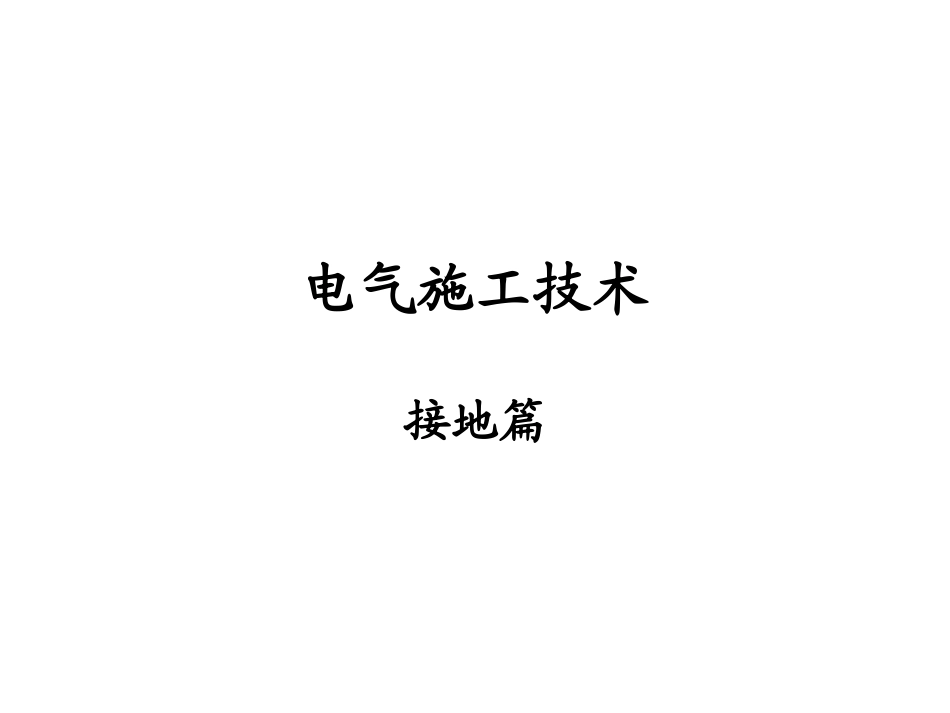

电气施工技术接地篇一、低压配电系统接地（一）什么是接地？接地用金属把电气设备的某一部分与地做良好的连接，称为接地。埋入地中并直接与大地接触的金属导体，称为接地体(或接地极)，兼作接地用的直接与大地接触的各种金属构件、钢筋混凝土建筑物的基础、金属管道和设备等，称为自然接地体；为了接地埋入地中的接地体，称为人工接地体。连接设备接地部位与接地体的金属导线，称为接地线。接地体和接地线的总和，称为接地装置。接地装置接地装置是接地体(或称接地极)和接地线的合称，它的作用是把引下线引下的雷电流迅速流散到大地土壤中去或限制接地设备的电位为零电位。（1）接地体自然接地体即兼作接地用的直接与大地接触的各种金属构件，如建筑物的钢结构、行车钢轨、埋地的金属管道(可燃液体和可燃气体管道除外)等。人工接地体即直接打入地下专作接地用的经加工的各种型钢或钢管等。按其敷设方式可分为垂直接地体和水平接地体。埋入土壤中的人工垂直接地体宜采用角钢、钢管或圆钢。人工垂直接地体的长度宜为2.5m。人工垂直接地体间的距离及人工水平接地体间的距离宜为5m，当受地方限制可适当减小。人工接地体在土壤中的埋设深度不应小于0.5m。埋入土壤中的人工水平接地体宜采用扁钢或圆钢。圆钢直径不应小于10mm；扁钢截面积不应小于100mm2，其厚度不应小于4mm。角钢厚度不应小于4mm；钢管壁厚不应小于3.5mm。(2)接地线接地线是从引下线断接卡或换线处至接地体的连接导体，是接地体与接地体之间的连接导体。接地线应与水平接地体的截面相同。必须说明的是，不仅仅是防雷装置的接闪器需要接地，电气工程中的很多电气设备为了正常工作和安全运行，其中性点或金属构架、外壳都必须接地，即必须配备相应的接地装置，这种接地装置的组成与防雷装置的是一样的。电气设备金属外壳的接地接地的种类及作用接地的目的是为了使设备正常安全地运行，以及为建筑物和人身、设备的安全提供保障。常用的接地方式按作用或功能来分为以下几种。(1)工作接地（又称系统接地），在三相交流电力系统中，将变压器低压中性点大地进行适当的连接。采取工作接地可以减轻高压窜入低压的危险，减低低压某一相接地时的触电危险。(2)保护接地各种电气设备的金属外壳、线路的金属管、电缆的金属保护层、安装电气设备的金属支架等，由于导体的绝缘损坏后可能带电，为了防止这些不带电金属部分产生过大的对地电压危及人身安全而设置的接地。保护接地是中性点不接地低压系统的主要安全措施，在一般低压系统中，保护接地电阻应小于4Ω。（3）为了防止电气设备和建筑物因遭受雷击而受损，将避雷针、避雷线、避雷器等防雷设备进行接地，称为防雷接地。(4)屏蔽接地一方面为了防止外来电磁波的干扰和侵入，造成电子设备的误动作或通信质量的下降，另一方面为了防止电子设备产生的高频能量向外部泄放，而将线路的滤波器、变压器的静电屏蔽层、电缆的金属屏蔽等进行的接地。为减少高层建筑竖井内垂直管道受雷电流感应所产生的感应电势，而将竖井混凝土壁内的钢筋予以接地，也属于屏蔽接地。(5)防静电接地为防止静电产生事故而影响电子设备的正常工作，需要有将静电荷向大地泄放的接地。(6)等电位接地高层建筑中为了减少雷电流造成的电位差，将每层的钢筋网及大型金属物体连接在一起并接地，是一种等电位接地。医院的某些特殊的检查室、治疗室、手术室和病房中，病人所能接触到的金属部分(如床架、床灯、医疗电器等)，不应有危险的电位差存在，因此要把这些金属部分相互连接起来成为等电位体并予以接地，也是一种等电位接地。(7)重复接地三相四线制的零线(或中性点)一处或多处经及接地装置与大地再次可靠连接，称为重复接地。（8）保护接零把电气设备在正常情况下不带电的金属部分与电网的零线（或）中性线紧密地连接起来称为保护接零。根据现行的国家标准《电压配电设计规范》，低压配电系统有三种接地形式，即IT系统、TT系统、TN系统（1）第一个字母表示电源端与地的关系：T-电源端有一点直接接地I-电源端所有带电部分不接地或有一点通过阻抗接地。（2）第二个字母表示电气装置的外露可导电部分与地的关系：T-电气装置...
