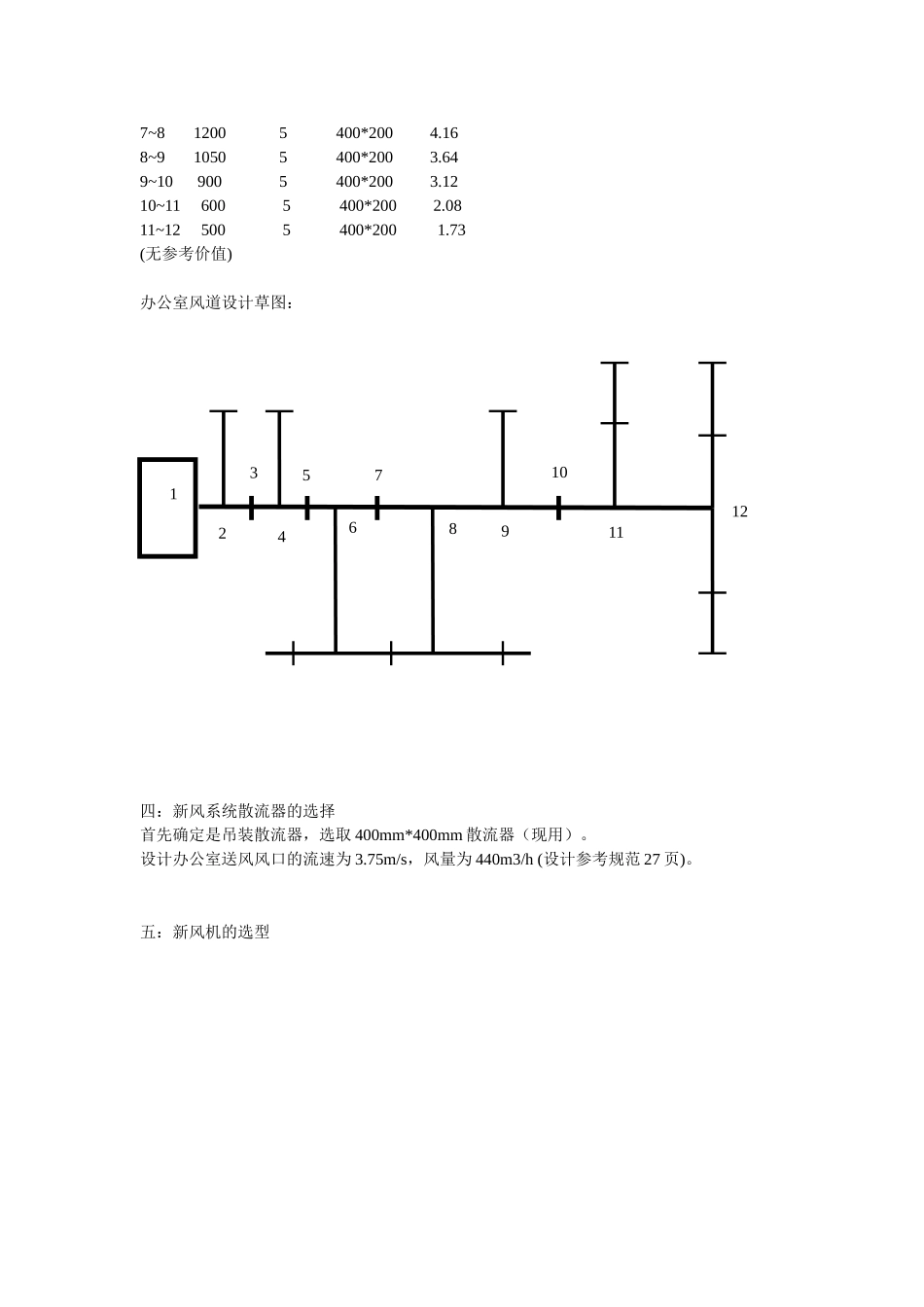

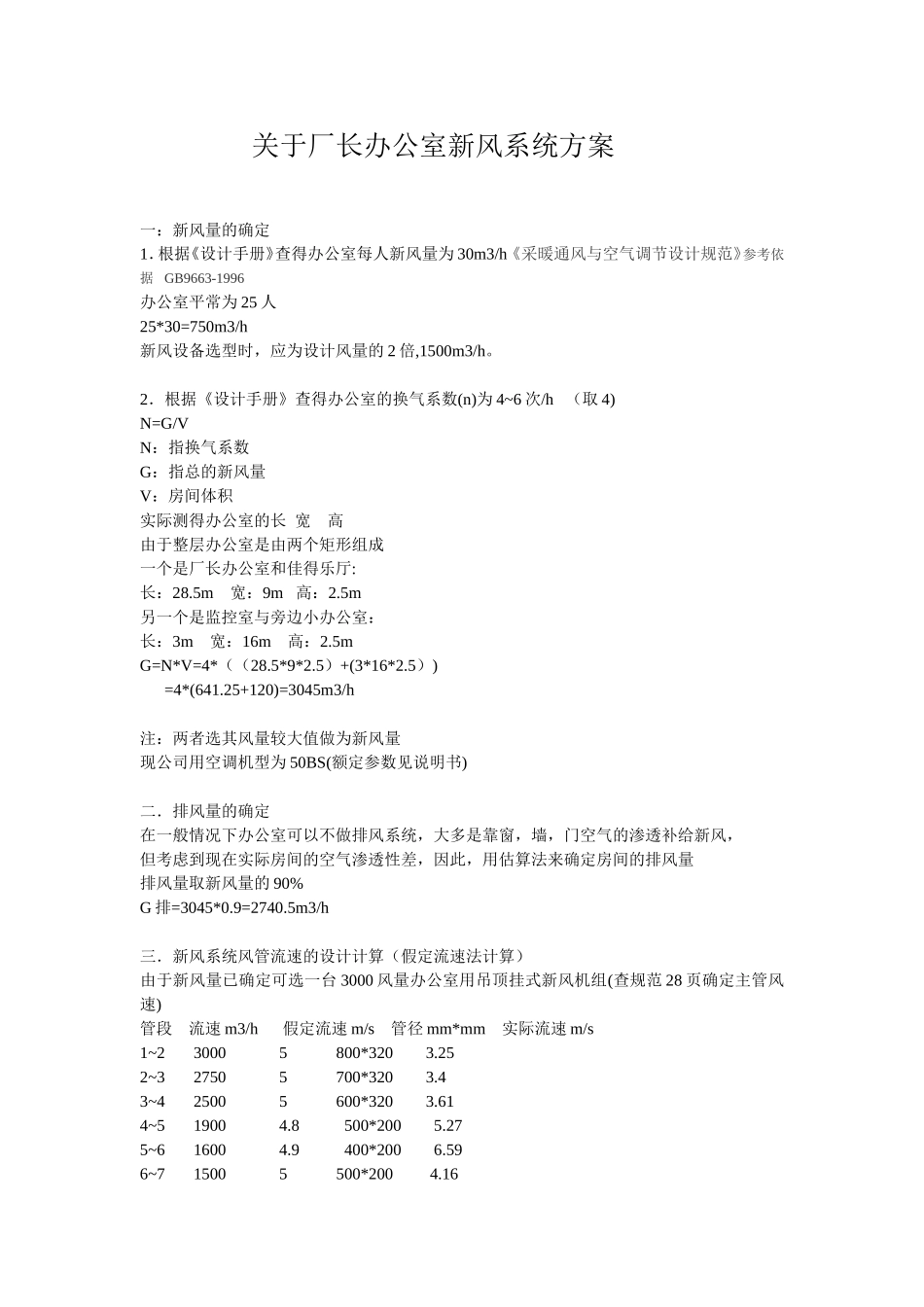

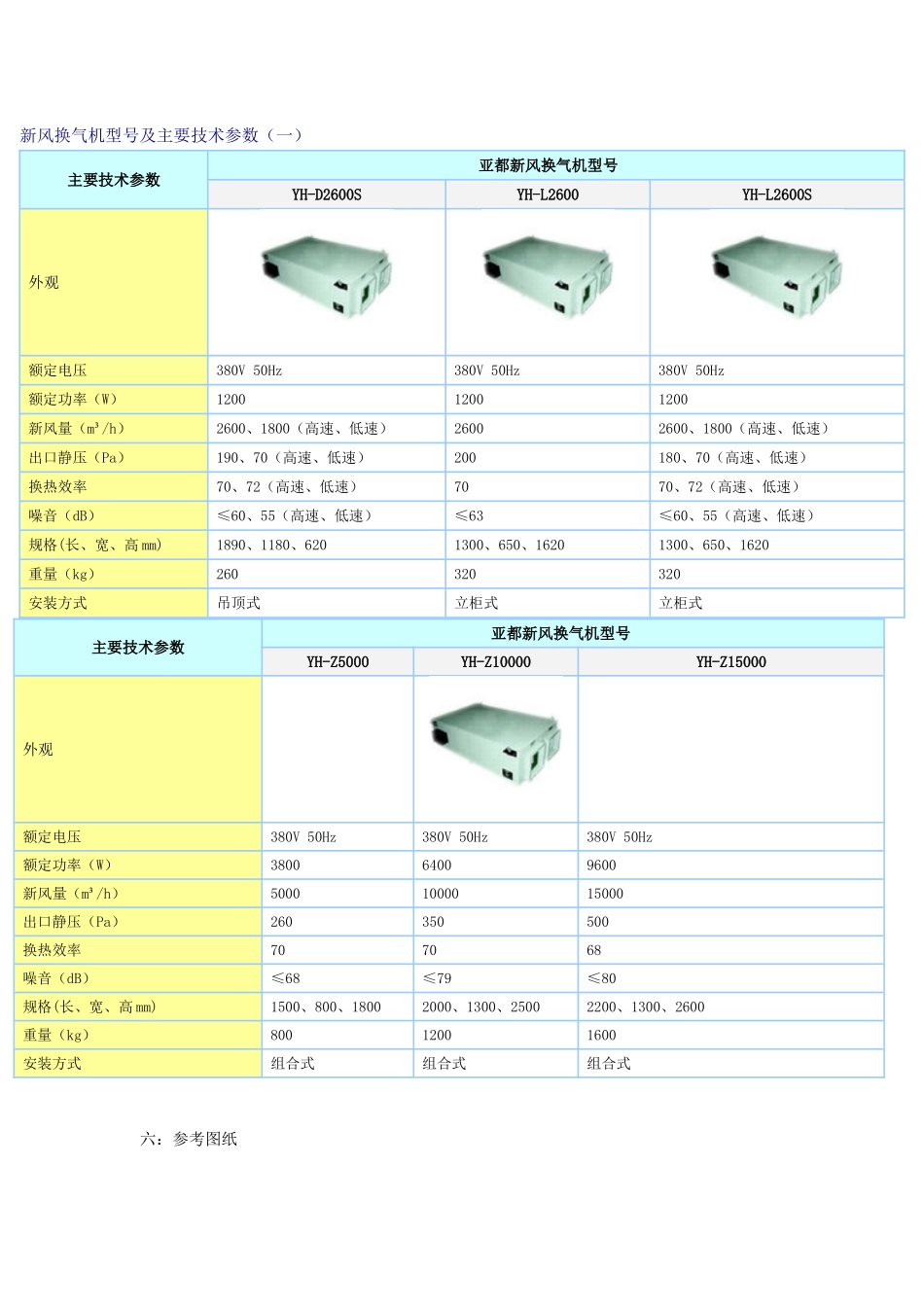

关于厂长办公室新风系统方案一：新风量的确定1．根据《设计手册》查得办公室每人新风量为30m3/h《采暖通风与空气调节设计规范》参考依据GB9663-1996办公室平常为25人25*30=750m3/h新风设备选型时，应为设计风量的2倍,1500m3/h。2．根据《设计手册》查得办公室的换气系数(n)为4~6次/h（取4)N=G/VN：指换气系数G：指总的新风量V：房间体积实际测得办公室的长宽高由于整层办公室是由两个矩形组成一个是厂长办公室和佳得乐厅:长：28.5m宽：9m高：2.5m另一个是监控室与旁边小办公室：长：3m宽：16m高：2.5mG=N*V=4*（（28.5*9*2.5）+(3*16*2.5）)=4*(641.25+120)=3045m3/h注：两者选其风量较大值做为新风量现公司用空调机型为50BS(额定参数见说明书)二．排风量的确定在一般情况下办公室可以不做排风系统，大多是靠窗，墙，门空气的渗透补给新风，但考虑到现在实际房间的空气渗透性差，因此，用估算法来确定房间的排风量排风量取新风量的90%G排=3045*0.9=2740.5m3/h三．新风系统风管流速的设计计算（假定流速法计算）由于新风量已确定可选一台3000风量办公室用吊顶挂式新风机组(查规范28页确定主管风速)管段流速m3/h假定流速m/s管径mm*mm实际流速m/s1~230005800*3203.252~327505700*3203.43~425005600*3203.614~519004.8500*2005.275~616004.9400*2006.596~715005500*2004.167~812005400*2004.168~910505400*2003.649~109005400*2003.1210~116005400*2002.0811~125005400*2001.73(无参考价值)办公室风道设计草图：四：新风系统散流器的选择首先确定是吊装散流器，选取400mm*400mm散流器（现用）。设计办公室送风风口的流速为3.75m/s，风量为440m3/h(设计参考规范27页)。五：新风机的选型123456789101112新风换气机型号及主要技术参数（一）主要技术参数亚都新风换气机型号YH-D2600SYH-L2600YH-L2600S外观额定电压380V50Hz380V50Hz380V50Hz额定功率（W）120012001200新风量（m³/h）2600、1800（高速、低速）26002600、1800（高速、低速）出口静压（Pa）190、70（高速、低速）200180、70（高速、低速）换热效率70、72（高速、低速）7070、72（高速、低速）噪音（dB）≤60、55（高速、低速）≤63≤60、55（高速、低速）规格(长、宽、高mm)1890、1180、6201300、650、16201300、650、1620重量（kg）260320320安装方式吊顶式立柜式立柜式主要技术参数亚都新风换气机型号YH-Z5000YH-Z10000YH-Z15000外观额定电压380V50Hz380V50Hz380V50Hz额定功率（W）380064009600新风量（m³/h）50001000015000出口静压（Pa）260350500换热效率707068噪音（dB）≤68≤79≤80规格(长、宽、高mm)1500、800、18002000、1300、25002200、1300、2600重量（kg）80012001600安装方式组合式组合式组合式六：参考图纸
