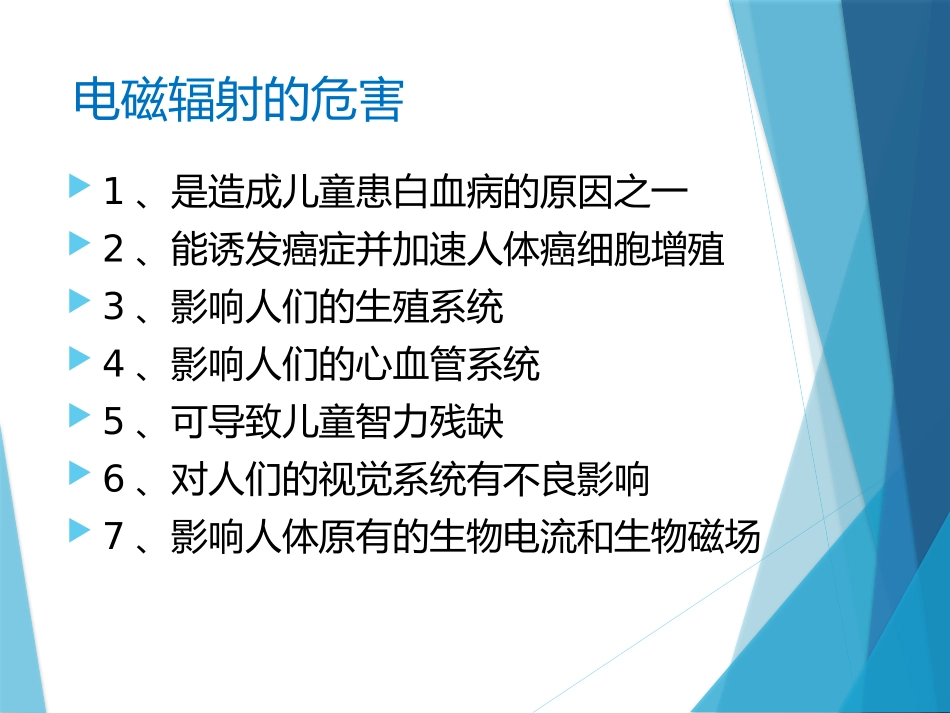

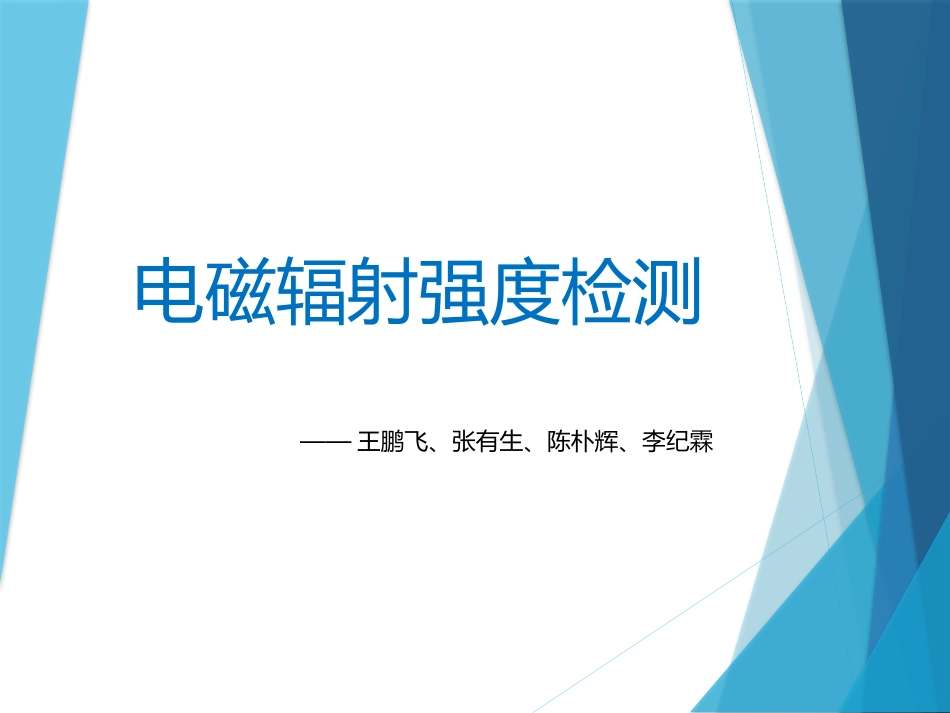

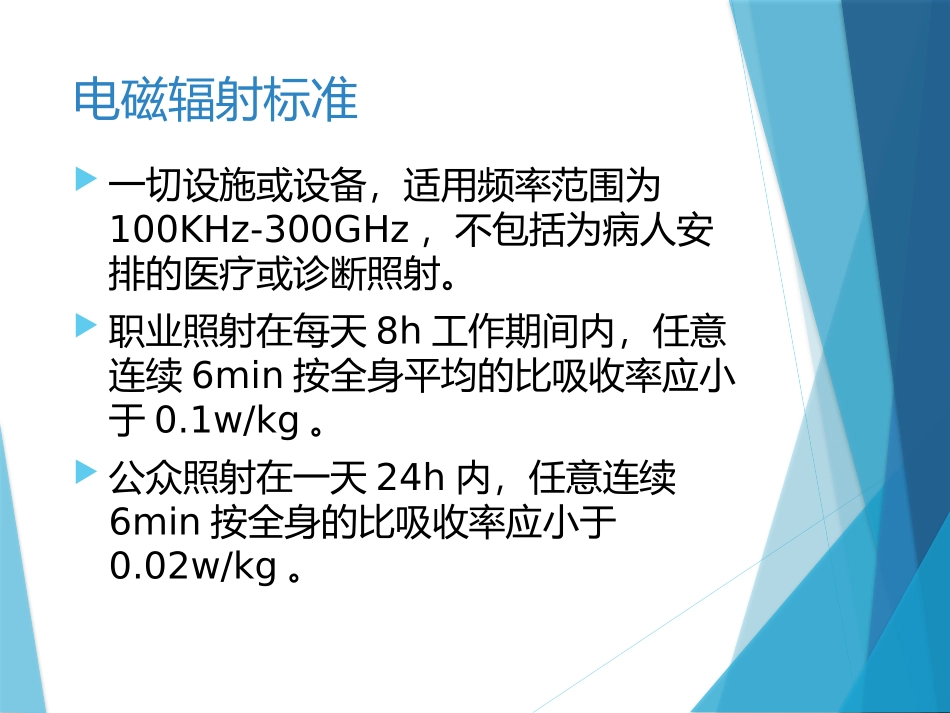

电磁辐射强度检测——王鹏飞、张有生、陈朴辉、李纪霖电磁辐射的危害1、是造成儿童患白血病的原因之一2、能诱发癌症并加速人体癌细胞增殖3、影响人们的生殖系统4、影响人们的心血管系统5、可导致儿童智力残缺6、对人们的视觉系统有不良影响7、影响人体原有的生物电流和生物磁场电磁辐射标准一切设施或设备，适用频率范围为100KHz-300GHz，不包括为病人安排的医疗或诊断照射。职业照射在每天8h工作期间内，任意连续6min按全身平均的比吸收率应小于0.1w/kg。公众照射在一天24h内，任意连续6min按全身的比吸收率应小于0.02w/kg。电磁辐射标准一级标准为安全环境，在这种环境下长期居住、工作和生活的一切人群的健康不受任何影响；二级标准为中间环境，长期居住生活在这种地区的人群，可能会产生潜在性不良反应，要加以限制；超过二级标准以上的环境，会给人体带来有害影响，周边环境只可以用做绿地和种植农作物,但禁止建造居民住宅及人群经常活动的一切公共设施。电磁辐射标准一级(安全区)：长、中、短波〈10V／m超短波〈5V／m微波〈10μW／二级(中间区)：长、中、短波〈25V／m超短波〈12V／m微波〈40μW／Notes:混合V／m按主要波段场强；若各波段场分散，则按复合场强加权确定检测分类按电磁辐射的测量按测量场所分：作业环境测量特定公众暴露环境测量一般公众暴露环境测量按测量参数分：电场强度测量磁场强度测量电磁场功率通量密度测量检测分类按电磁环境的表征量分：工频电场和磁场无线电干扰高频电磁场检测仪器分类非选频式宽带辐射测量仪偶极子和检波二极管组成探头热电偶型探头磁场探头-天线、二极管选频式辐射测量仪场强仪(干扰场强仪)频谱仪测量系统微波测试接收机非选频式宽带辐射测量仪偶极子和检波二极管组成探头组成：三个正交的2~10cm长的偶极子天线，端接肖特基检波二极管RC滤波器特点：由于偶极子相互正交，将不依赖场的极化方向。探头尺寸很小，对场的扰动也小，能分辨场的细微变化。非选频式宽带辐射测量仪偶极子等效电容CA、电感LA根据双锥天线理论求得：式中：a——天线半径；S——偶极子截面积；L——偶极子实际长度。0ln12ALCLSaL0211ln3ALLLab非选频式宽带辐射测量仪由于偶极子天线阻抗呈容性，输出电压是频率的函数：式中：ω——角频率，ω=2·π·f，f频率；CL——天线缝隙电容和负载电容；L——负载电阻。Notes：提高RL就可使频响大为改善，使输出电压不受场源频率影响，因此必须采用高阻传输线。22212LLALARCCRCLV非选频式宽带辐射测量仪当三副正交偶极子组成探头时，它可以分别接收x、y、z三个方向场分量，经理论分析得出：=C[++]=C|C：检波器引入的常数Ke：偶极子与高频感应电压间比例系数E：待测场的电场矢量¿𝐾𝑒∨¿2¿¿𝐸𝑧(𝑟∙𝜔)∨¿2¿非选频式宽带辐射测量仪热电偶型探头采取三条相互垂直的热电偶结点阵作电场测量探头，提供了和热电偶元件切线方向场强平方成正比的直流输出。待测场强探头有极宽的频带222zyxEEEE非选频式宽带辐射测量仪磁场天线由三个相互正交环天线和二极管、RC滤波元件、高阻线组成，以保证全向性和频率响应环天线感应电势：N—环匝数;b—环半径;H—待测场的磁场强度HbN20非选频式宽带辐射测量仪对非选频式宽带辐射测量仪电性能的基本要求：各向同性误差≤±1dB系统频率响应不均匀度≤±3dB灵敏度0.5V/m校准精度±0.5dBA(dB)=20*lg(A选频式辐射测量仪用于环境中低电平电场强度、电磁兼容、电磁干扰测量除场强仪（或称干扰场强仪）外，可用接收天线和频谱仪或测试接收机组成的测量系统经校准后，用于环境电磁辐射测量选频式辐射测量仪场强仪（干扰场强仪）待测场的场强值：K-天线校正系数Vr-场强仪的读数L电缆损耗当被测场是脉冲信号时，不同带宽Vr值不同。此时需要归一化于1MHz带宽的场强值，即:dBV/mdBdBVdBrEKVL选频式辐射测量仪频谱仪测量系统测量系统工作原理和场强仪一致，只是用频谱仪作接收机，此外频谱仪的dBm读数...
