双螺杆挤出机螺杆间隙的调整方法论述VIP免费

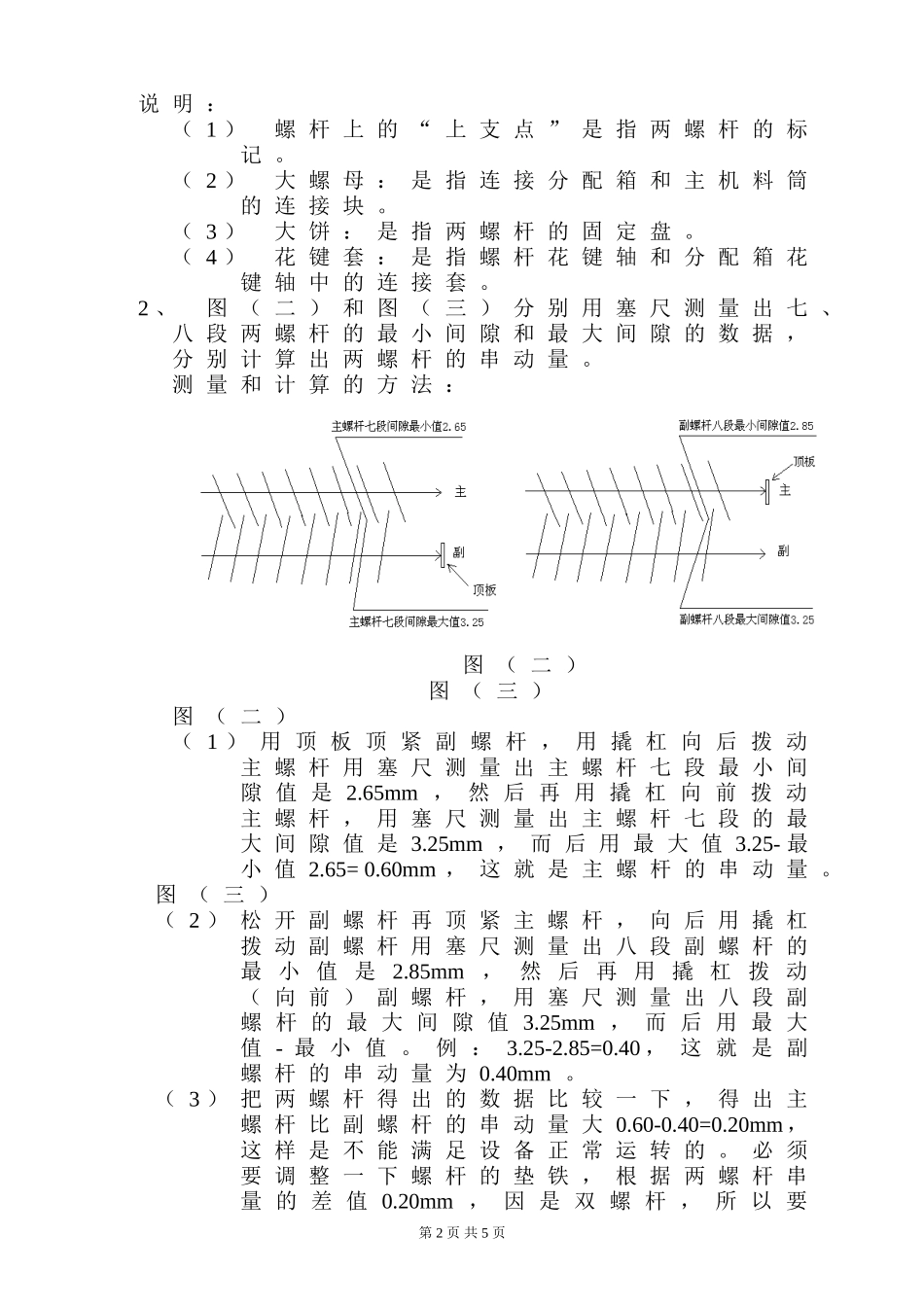

垫铁垫铁双螺杆挤出机螺杆间隙的调整方法论述无尺寸螺杆间隙的调整。一、准备工作所需的工具：塞尺两把、游标卡尺一把、深度尺一把、内千分尺一把、铜棒一根（￠65×300）二、调整螺杆间隙的方法：图（一）1、先分清主副螺杆，从后端向前端看两螺杆成人字形，然后把大饼装好，把两螺杆同时推入料筒，打入定位销，装好两螺杆的垫铁，把两螺杆的标记转到上支点，锁紧大螺母，把两螺杆的花键套全部上到位，这时先不要急于调整螺杆间隙，应先测定一下两螺杆是否处于自由运动状态，只有两螺杆在自由运动状态的情况下才能正确调整螺杆间隙（意思是说无论用顶板顶住主螺杆或顶住副螺杆，则另一螺杆都能前后运动）。怎样才能使两螺杆达到自由运行状态的测试方法：用顶板顶紧副螺杆或顶主螺杆，顶哪一个螺杆都一样，用撬杠拨动另一螺杆看是否能前后运动。例如：顶紧副螺杆，拨动主螺杆不能前后运动，这就是说主螺杆的垫铁太厚了，前后一点间隙都没有，双螺杆咬死了，然后松开副螺杆，再顶紧主螺杆，拨动副螺杆，副螺杆能前后运动，这就证明，副螺杆的垫铁太薄了，从上述得出应修掉主螺杆的垫铁或加副螺杆的垫铁，一般加或减0.5mm左右（申威达机器的螺杆与螺杆的间隙不得小于0.3mm）。修整好后，再顶紧一螺杆，拨动另一螺杆，看两螺杆是否处于自由运动状态，如是就可以进行下一步工作，否则再进一步调整。第1页共5页副螺杆主螺杆大饼径圈前后左右图（一）说明：（1）螺杆上的“上支点”是指两螺杆的标记。（2）大螺母：是指连接分配箱和主机料筒的连接块。（3）大饼：是指两螺杆的固定盘。（4）花键套：是指螺杆花键轴和分配箱花键轴中的连接套。2、图（二）和图（三）分别用塞尺测量出七、八段两螺杆的最小间隙和最大间隙的数据，分别计算出两螺杆的串动量。测量和计算的方法：图（二）图（三）图（二）（1）用顶板顶紧副螺杆，用撬杠向后拨动主螺杆用塞尺测量出主螺杆七段最小间隙值是2.65mm，然后再用撬杠向前拨动主螺杆，用塞尺测量出主螺杆七段的最大间隙值是3.25mm，而后用最大值3.25-最小值2.65=0.60mm，这就是主螺杆的串动量。图（三）（2）松开副螺杆再顶紧主螺杆，向后用撬杠拨动副螺杆用塞尺测量出八段副螺杆的最小值是2.85mm，然后再用撬杠拨动（向前）副螺杆，用塞尺测量出八段副螺杆的最大间隙值3.25mm，而后用最大值-最小值。例：3.25-2.85=0.40，这就是副螺杆的串动量为0.40mm。（3）把两螺杆得出的数据比较一下，得出主螺杆比副螺杆的串动量大0.60-0.40=0.20mm，这样是不能满足设备正常运转的。必须要调整一下螺杆的垫铁，根据两螺杆串量的差值0.20mm，因是双螺杆，所以要第2页共5页计算出它们的平均值：用0.20mm÷2=0.10mm，这0.10mm是加主螺杆还是加副螺杆呢？应该加在主螺杆的垫铁上，加0.10mm的铜皮，因为主螺杆的串量比副螺杆的串量大，所以要把铜皮加在主螺杆的垫铁上。（目的是为了两个螺杆的串动量相等）这样就得出两螺杆的串动量相等，在生产过程中两螺杆的螺纹就不会碰撞（因为主螺杆间隙太大了，所以要加，或者减去副螺杆的垫铁0.10mm也行）。只能修整一个螺杆的垫铁。注意：在加垫方面不要看理论数据，因为我们主要看主副螺杆的前后活动范围，哪个大，哪个小，大的就要加，小的就要减。我们有很多技术人员忽略了这个问题，只注重数据而不看实效。在前面得出的数据（主螺杆0.6mm，副螺杆0.4mm），这两个数据是指主副螺杆的串动量，串量越大，应加垫，串量越小，应减垫，这点必须注意。三、螺杆与料筒之间应有多大间隙？如是65机型。1、说明：一般65机螺杆向后退的距离是6-8mm螺杆与料筒的间隙为0.25-0.35mm。55机是5-7mm0.20-0.30mm45机是4-6mm0.15-0.25mm而且螺杆每向后退一个毫米，螺杆与料筒的间隙是0.0215mm（单边）。我们先选择一下65机型应向后退多少mm，因是65机型，所以我选择两螺杆应向后退7mm为佳，那么两螺杆与料筒之间的间隙是7×0.0215=0.1505mm（单边），那么两边加起来的间隙应是0.1505+0.1505=0.301mm，这个数据已经能达到生产需要。2、怎样才能使两螺杆后退7mm呢，两垫铁应加多少或去掉多少呢？下面我们一一说明。（1）应先测出七、八段间隙值...
