华为三层交换机配置实例VIP免费

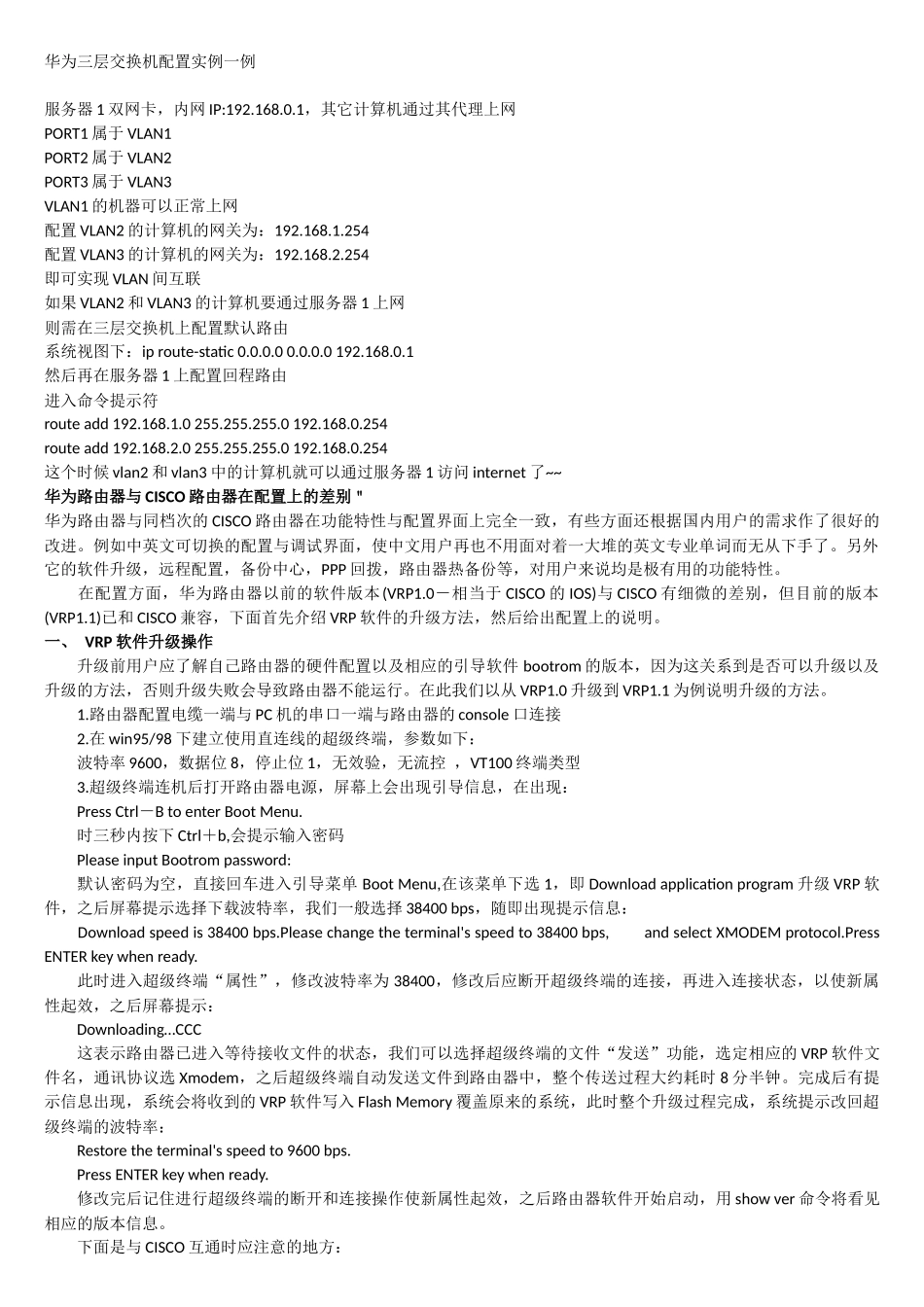

华为三层交换机配置实例一例服务器1双网卡，内网IP:192.168.0.1，其它计算机通过其代理上网PORT1属于VLAN1PORT2属于VLAN2PORT3属于VLAN3VLAN1的机器可以正常上网配置VLAN2的计算机的网关为：192.168.1.254配置VLAN3的计算机的网关为：192.168.2.254即可实现VLAN间互联如果VLAN2和VLAN3的计算机要通过服务器1上网则需在三层交换机上配置默认路由系统视图下：iproute-static0.0.0.00.0.0.0192.168.0.1然后再在服务器1上配置回程路由进入命令提示符routeadd192.168.1.0255.255.255.0192.168.0.254routeadd192.168.2.0255.255.255.0192.168.0.254这个时候vlan2和vlan3中的计算机就可以通过服务器1访问internet了~~华为路由器与CISCO路由器在配置上的差别＂华为路由器与同档次的CISCO路由器在功能特性与配置界面上完全一致，有些方面还根据国内用户的需求作了很好的改进。例如中英文可切换的配置与调试界面，使中文用户再也不用面对着一大堆的英文专业单词而无从下手了。另外它的软件升级，远程配置，备份中心，PPP回拨，路由器热备份等，对用户来说均是极有用的功能特性。在配置方面，华为路由器以前的软件版本(VRP1.0－相当于CISCO的IOS)与CISCO有细微的差别，但目前的版本(VRP1.1)已和CISCO兼容，下面首先介绍VRP软件的升级方法，然后给出配置上的说明。一、VRP软件升级操作升级前用户应了解自己路由器的硬件配置以及相应的引导软件bootrom的版本，因为这关系到是否可以升级以及升级的方法，否则升级失败会导致路由器不能运行。在此我们以从VRP1.0升级到VRP1.1为例说明升级的方法。1.路由器配置电缆一端与PC机的串口一端与路由器的console口连接2.在win95/98下建立使用直连线的超级终端，参数如下：波特率9600，数据位8，停止位1，无效验，无流控，VT100终端类型3.超级终端连机后打开路由器电源，屏幕上会出现引导信息，在出现：PressCtrl－BtoenterBootMenu.时三秒内按下Ctrl＋b,会提示输入密码PleaseinputBootrompassword:默认密码为空，直接回车进入引导菜单BootMenu,在该菜单下选1，即Downloadapplicationprogram升级VRP软件，之后屏幕提示选择下载波特率，我们一般选择38400bps，随即出现提示信息：Downloadspeedis38400bps.Pleasechangetheterminal'sspeedto38400bps,andselectXMODEMprotocol.PressENTERkeywhenready.此时进入超级终端“属性”，修改波特率为38400，修改后应断开超级终端的连接，再进入连接状态，以使新属性起效，之后屏幕提示：Downloading…CCC这表示路由器已进入等待接收文件的状态，我们可以选择超级终端的文件“发送”功能，选定相应的VRP软件文件名，通讯协议选Xmodem，之后超级终端自动发送文件到路由器中，整个传送过程大约耗时8分半钟。完成后有提示信息出现，系统会将收到的VRP软件写入FlashMemory覆盖原来的系统，此时整个升级过程完成，系统提示改回超级终端的波特率：Restoretheterminal'sspeedto9600bps.PressENTERkeywhenready.修改完后记住进行超级终端的断开和连接操作使新属性起效，之后路由器软件开始启动，用showver命令将看见相应的版本信息。下面是与CISCO互通时应注意的地方：二、在默认链路层封装上的区别(主要用于DDN的配置)1.华为VRP1.0及其以前的版本，在配置时，由于CISCO的默认链路层封装格式为HDLC，而华为路由器的默认链路层封装格式为PPP，因此为了能互通，需要将CISCO路由器的封装格式改为PPP格式，即使用命令：encapsulationPPP2.华为VRP1.1及其以后的版本，增加了HDLC封装格式。这样，不需要改动CISCO的封装格式，而将华为路由器的封装格式改为HDLC封装格式即可，即使用命令：encapsulationhdlc三、在配置X.25上的区别1.华为VRP1.0及其以前的版本在配置时，由于CISCO的X25默认封装格式为它自己的标准。而华为路由器的封装格式为国际标准IETF，因此为了能互通，需要将CISCO路由器的封装格式改为ietf格式，即使用命令：encapsulationx25ietf2.华为VRP1.1及其以后的版本，特地增加了与CISCO兼容的封装格式。这样,不需要改动CISCO的封装格式，而将华为路由器的X25封装格式改为CISCO兼容封装格式即可，即使用命令：encapsulatio...
