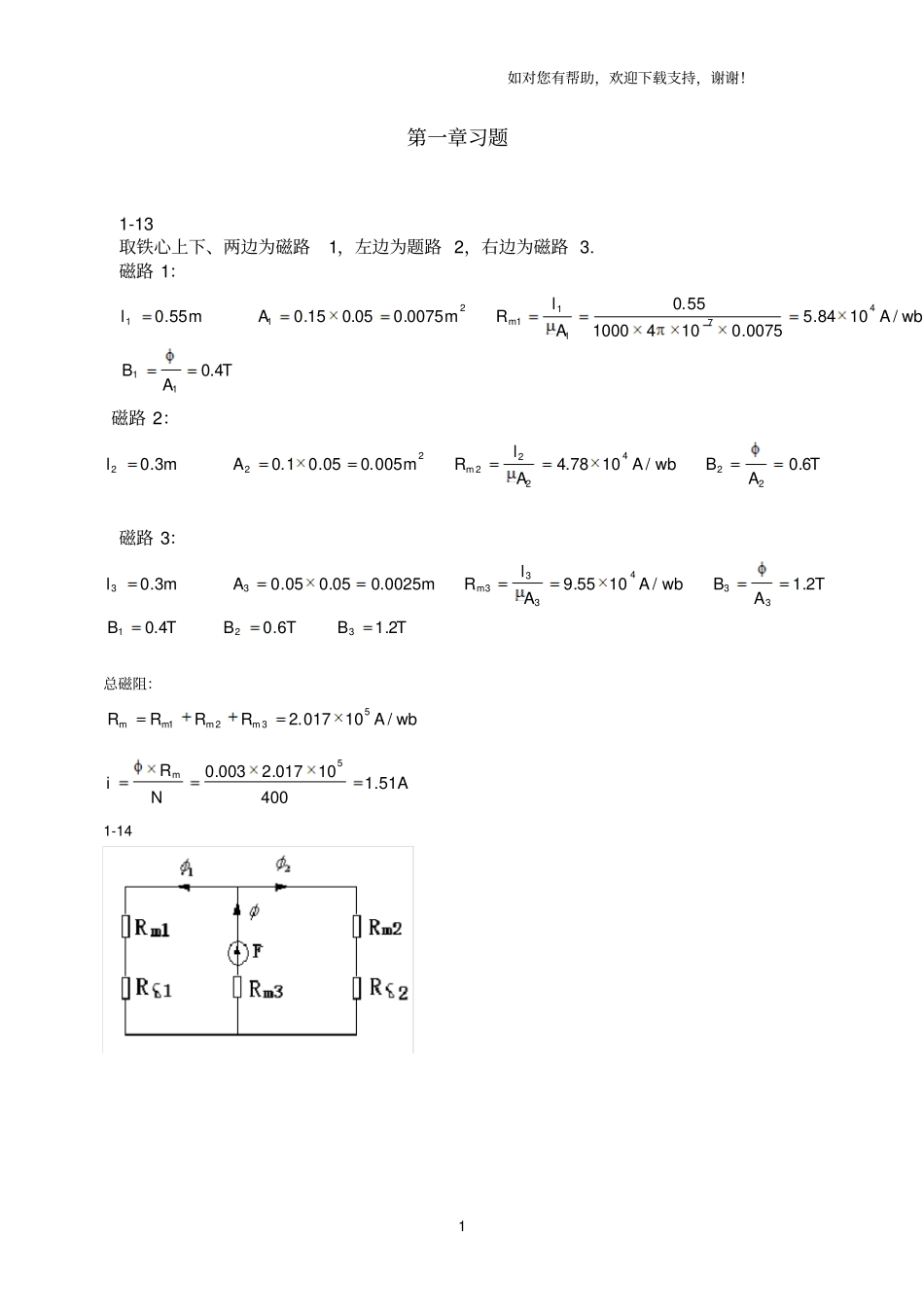

如对您有帮助，欢迎下载支持，谢谢！1第一章习题1-13取铁心上下、两边为磁路1，左边为题路2，右边为磁路3.磁路1：TABwbAAlRmAmlm4.0/1084.50075.0104100055.00075.005.015.055.01147111211磁路2：TABwbAAlRmAmlm6.0/1078.4005.005.01.03.0224222222磁路3：TBTBTBTABwbAAlRmAmlm2.16.04.02.1/1055.90025.005.005.03.032133433333总磁阻：wbARRRRmmmm/10017.25321ANRim51.140010017.2003.051-14如对您有帮助，欢迎下载支持，谢谢！2wbRNiRRRRRRwbARwbARwbARwbARwbARmAAmAAAmmmlmlmlmmmm3552m21m1m3m5241434241232123321213211046.21022.13001022.1111/10083.1/10737.7/10036.3/10012.9/10014.910145.5109.40007.00005.037.01093.11095.1总磁阻：wbRRRRRRwbRRRRRRmmmmmm31122113231122223110126.11046.21033.11046.2由分流定理得：各部分磁密为：TABTABTABTABTAB22.026.05.023.027.022211133222111第二章1.什么是主磁通？什么是漏磁通？答：链着励磁绕组和电枢绕组、经过气隙在电机主磁路中形成闭合磁路的磁通是主磁通；只链着励磁绕组或电枢绕组的磁通是漏磁通，它不穿过气隙。2.变压器并联运行时，希望满足哪些理想条件?如何达到理想的并联运行?答：理想的并联应能满足下列条件：(1)空载时，并联的变压器之间没有环流。(2)负载时，能够按照各变压器的容量合理地分担负载；(3)负载时各变压器所分担的电流应为同相。要达到理想并联运行，各台并联运行的变压器应满足：(1)各变压器的额定电压与电压比应当相等。(2)各变压器的联结组号应相同；(3)各变压器的短路阻抗的标幺值要相等，阻抗角要相同。如对您有帮助，欢迎下载支持，谢谢！33.变压器的主要额定值有哪些?一台单相变压器的额定电压为220／110V，额定频率为50Hz，试说明其意义．若这台变压器的额定电流为4.55／9.1A，问在什么情况下称其运行在额定状态?答：变压器的主要额定值有：(1)额定视在功率或称额定容量NS(kVA)；(2)额定线电压12/(V)NnUUk；(3)额定线电流12/(A)NnII；(4)额定频率(Hz)Nf．一台单相交比器的额定电压为220／110V，额定额率为50Hz，这说明：(1)该变压器高压绕组若接在50Hz、220V电源上，则低压绕组空载电压为110V，是降压变压器；(2)若该变压器低压绕组接在50Hz、220V电源上，则高压绕组空载电压为220V，是升压变压器．当这台变压器加负载，使高压绕组电流为4.55A、低压绕组电流为9.1A时，称其运行在额定状态．4.变压器的电抗参数mX，1X，2X各与什么磁通相对应?说明这些参数的物理意义以及它们的区别，从而分析它们的数值在空载试验、短路试验和正常负载运行时是否相等．答：励磁电抗mX对应于主磁通，主磁通所走的磁路是闭合铁心．其磁阻很小，而电抗与磁阻成反比，因此mX的值很大．此外，铁心的磁导率不是一个常数，它随磁通密度的增加而变小．磁阻与磁导率成反比，所以励磁电抗和铁心磁导率成正比．由于短路试验时电压低、主磁通小，而空载试验时加额定电压、主磁通大，所以短路试验时励磁电抗比空载试验时的励磁电抗大．正常负载运行时加额定电压，所以主磁通和空载试验时基本相同，即负载运行时的励磁电抗和空载试验时的基本相等．一次绕组漏电抗1X与二次绕组漏电抗2X分别对应于一次绕组漏磁通和二次绕组漏磁通，漏磁通要走空气磁路而闭合，磁路的磁阻很大，冈此1X和2X就很小．因为空气的磁导率为常数，所以1X和2X为常数，即在空载试验、短路试验及正常负载运行时，它们的数值都相等．5.变压器的简化等效电路与T型等效电路相比，忽略了什么量?这两种等效电路各适用于什么场合?如对您有帮助，欢迎下载支持，谢谢！4答：简化等效电路是在将T型等效电路中的励磁阻抗||mZ视为无穷大时得到的，也就是在励磁电流0/mmIEZ，即忽略丁励磁电流0I的情况下得到的．T型等效电路适合一次绕组加交流额定电压时各种运行情况，而简化等效电路只适合变压器负载运行时计算一、二次电流和二次电压的场合，例如计算电压调整率和并联运行时负载分配等．6.变压器做空载和短路试验时，从电源输入的有功功率丰要消耗在什么地方?在一、二次侧分别做同一试验，测得的输入功率相同吗?为什么?答：空载试验时，从电源输入的有功功率的消...
