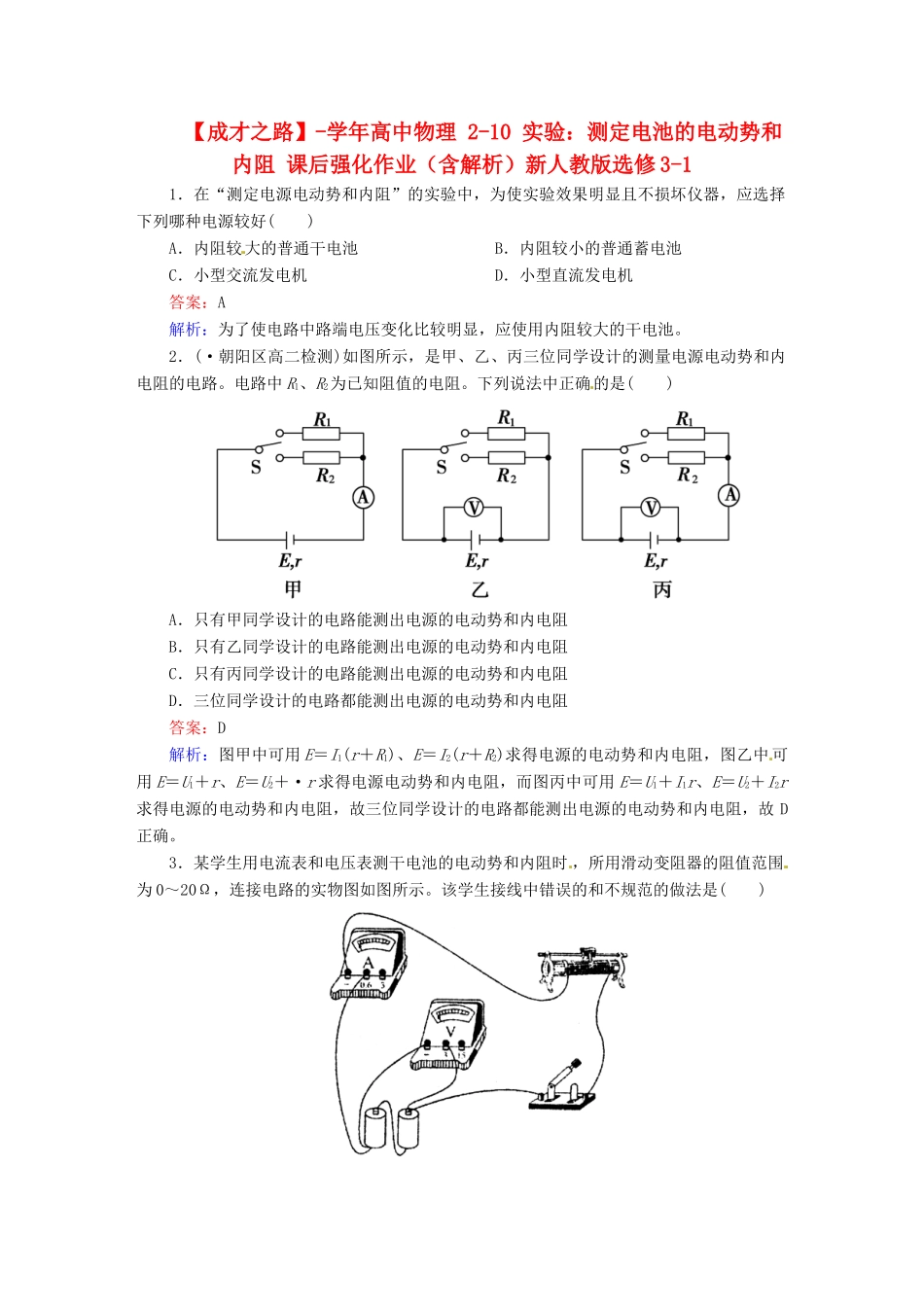

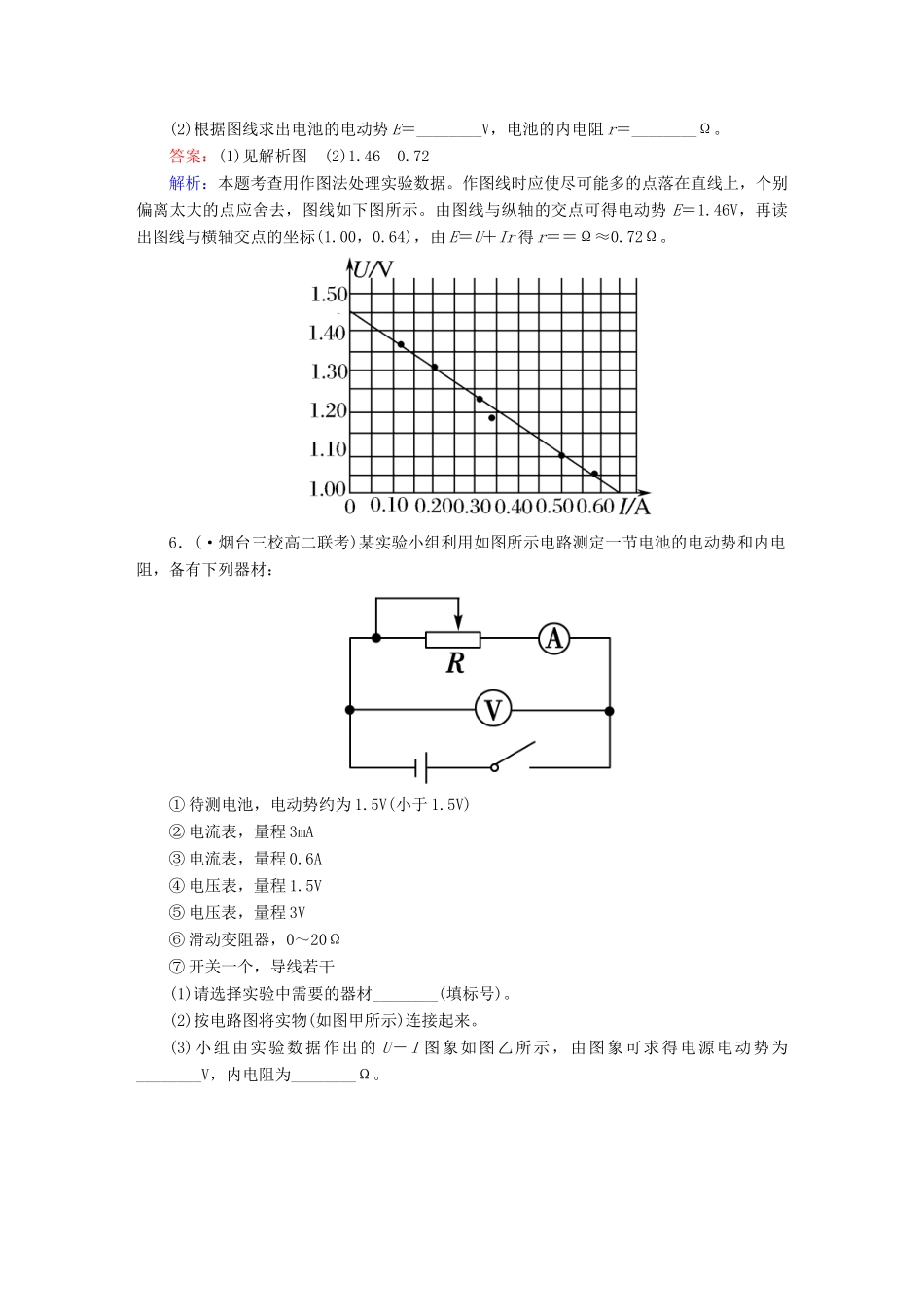

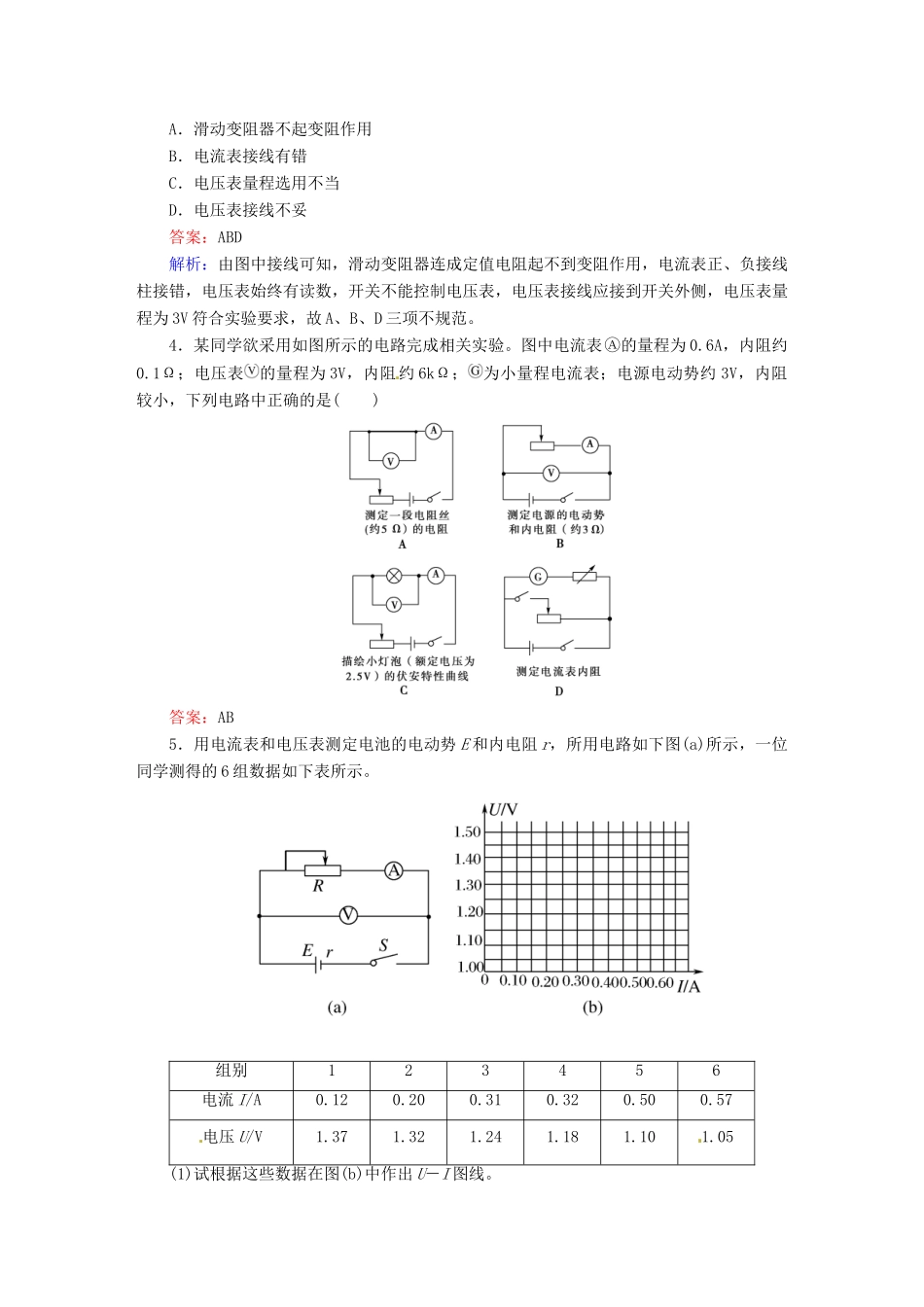

【成才之路】-学年高中物理2-10实验：测定电池的电动势和内阻课后强化作业（含解析）新人教版选修3-11．在“测定电源电动势和内阻”的实验中，为使实验效果明显且不损坏仪器，应选择下列哪种电源较好()A．内阻较大的普通干电池B．内阻较小的普通蓄电池C．小型交流发电机D．小型直流发电机答案：A解析：为了使电路中路端电压变化比较明显，应使用内阻较大的干电池。2．(·朝阳区高二检测)如图所示，是甲、乙、丙三位同学设计的测量电源电动势和内电阻的电路。电路中R1、R2为已知阻值的电阻。下列说法中正确的是()A．只有甲同学设计的电路能测出电源的电动势和内电阻B．只有乙同学设计的电路能测出电源的电动势和内电阻C．只有丙同学设计的电路能测出电源的电动势和内电阻D．三位同学设计的电路都能测出电源的电动势和内电阻答案：D解析：图甲中可用E＝I1(r＋R1)、E＝I2(r＋R2)求得电源的电动势和内电阻，图乙中可用E＝U1＋r、E＝U2＋·r求得电源电动势和内电阻，而图丙中可用E＝U1＋I1r、E＝U2＋I2r求得电源的电动势和内电阻，故三位同学设计的电路都能测出电源的电动势和内电阻，故D正确。3．某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为0～20Ω，连接电路的实物图如图所示。该学生接线中错误的和不规范的做法是()A．滑动变阻器不起变阻作用B．电流表接线有错C．电压表量程选用不当D．电压表接线不妥答案：ABD解析：由图中接线可知，滑动变阻器连成定值电阻起不到变阻作用，电流表正、负接线柱接错，电压表始终有读数，开关不能控制电压表，电压表接线应接到开关外侧，电压表量程为3V符合实验要求，故A、B、D三项不规范。4．某同学欲采用如图所示的电路完成相关实验。图中电流表Ⓐ的量程为0.6A，内阻约0.1Ω；电压表的量程为3V，内阻约6kΩ；为小量程电流表；电源电动势约3V，内阻较小，下列电路中正确的是()答案：AB5．用电流表和电压表测定电池的电动势E和内电阻r，所用电路如下图(a)所示，一位同学测得的6组数据如下表所示。组别123456电流I/A0.120.200.310.320.500.57电压U/V1.371.321.241.181.101.05(1)试根据这些数据在图(b)中作出U－I图线。(2)根据图线求出电池的电动势E＝________V，电池的内电阻r＝________Ω。答案：(1)见解析图(2)1.460.72解析：本题考查用作图法处理实验数据。作图线时应使尽可能多的点落在直线上，个别偏离太大的点应舍去，图线如下图所示。由图线与纵轴的交点可得电动势E＝1.46V，再读出图线与横轴交点的坐标(1.00，0.64)，由E＝U＋Ir得r＝＝Ω≈0.72Ω。6．(·烟台三校高二联考)某实验小组利用如图所示电路测定一节电池的电动势和内电阻，备有下列器材：①待测电池，电动势约为1.5V(小于1.5V)②电流表，量程3mA③电流表，量程0.6A④电压表，量程1.5V⑤电压表，量程3V⑥滑动变阻器，0～20Ω⑦开关一个，导线若干(1)请选择实验中需要的器材________(填标号)。(2)按电路图将实物(如图甲所示)连接起来。(3)小组由实验数据作出的U－I图象如图乙所示，由图象可求得电源电动势为________V，内电阻为________Ω。答案：(1)①③④⑥⑦(2)如图所示(3)1.42.8解析：(1)根据本实验的原理以及特点，所选器材是①③④⑥⑦；(2)根据电路图连接实物图时，一定要看清电路的结构，滑动变阻器的接线柱所在的位置，注意导线不能交叉；(3)电源的电动势是纵轴截距1.4V，内电阻r＝＝Ω＝2.8Ω。能力提升1．现有器材：理想电流表一个，两个定值电阻R1、R2，单刀单掷开关两个，导线若干要求利用这些器材较精确地测量一节干电池的电动势(电动势约1.5V)。(1)在虚线方框内画出实验电路图；(2)用已知量和测得量表示待测电动势的数学表达式E＝________。答案：(1)电路图如图所示(2)解析：(1)由闭合电路的欧姆定律知：E＝I(R＋r)，当外电阻发生改变时，电流就改变，由两个定值电阻测得两个对应电流值，代入上式就可以求出电动势和内阻。故电路设计如图所示。(2)将对应电阻值和电流值代入E＝I(R＋r)得两个方程：E＝I1(R1＋r)①E＝I2(R2＋r)②联立①②解得：E＝。2．(·安溪一中、养正中学高二期末)某研究小组收集了两个电学元件：电阻R0(约为2kΩ)和...
