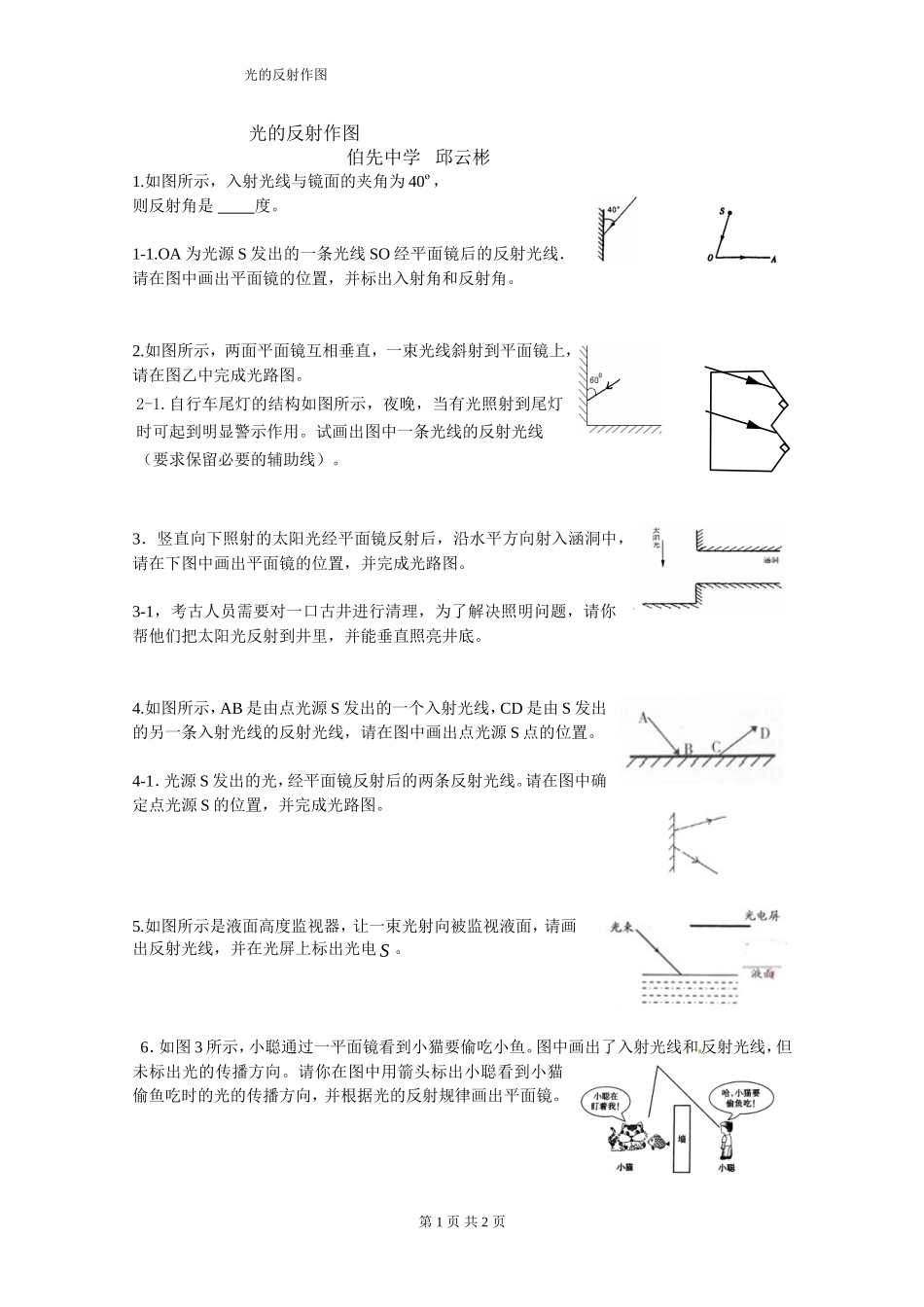

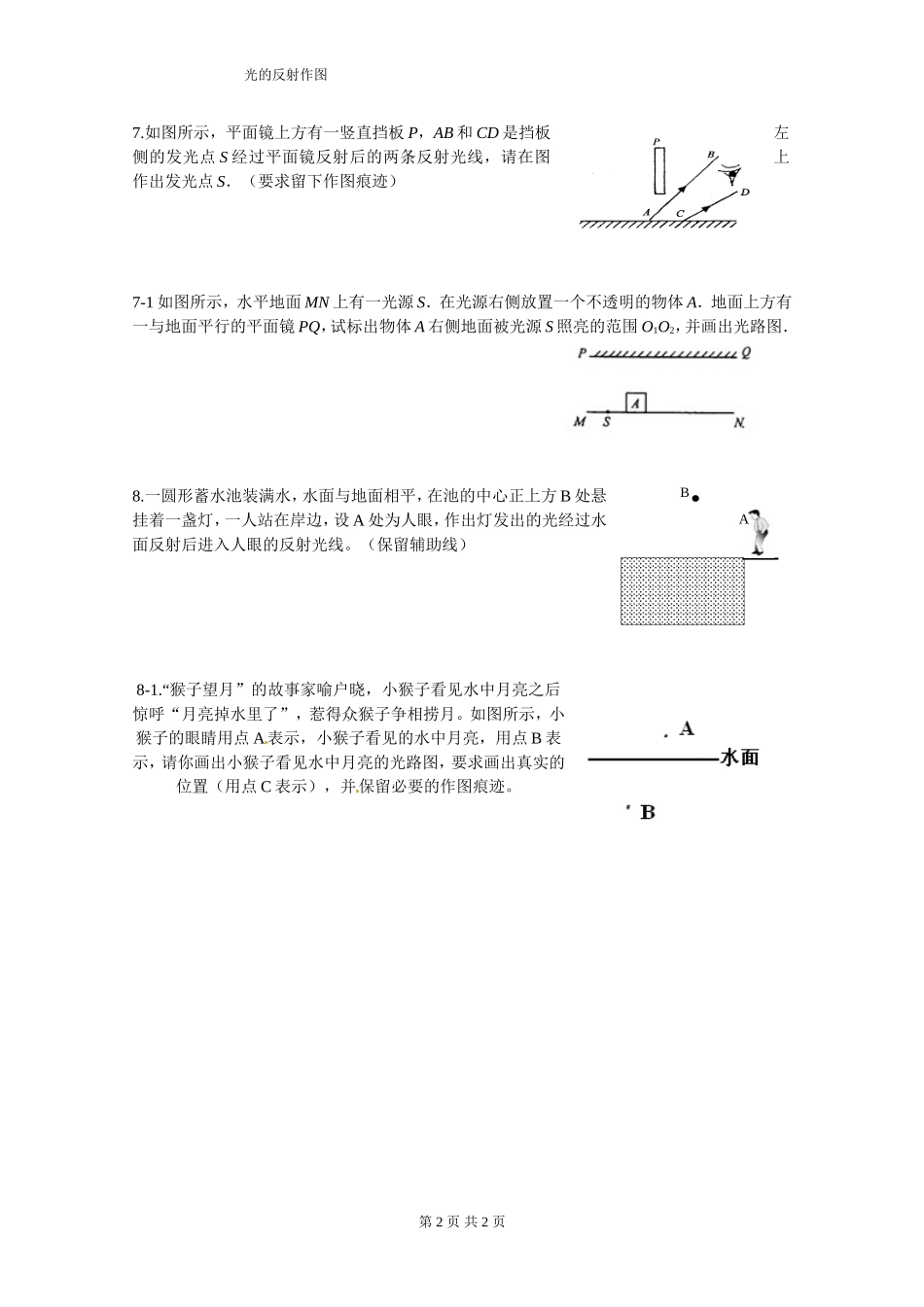

光的反射作图光的反射作图伯先中学邱云彬1.如图所示，入射光线与镜面的夹角为40º，则反射角是度。1-1.OA为光源S发出的一条光线SO经平面镜后的反射光线．请在图中画出平面镜的位置，并标出入射角和反射角。2.如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。2-1.自行车尾灯的结构如图所示，夜晚，当有光照射到尾灯时可起到明显警示作用。试画出图中一条光线的反射光线（要求保留必要的辅助线）。3．竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在下图中画出平面镜的位置，并完成光路图。3-1，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。4.如图所示，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置。4-1．光源S发出的光，经平面镜反射后的两条反射光线。请在图中确定点光源S的位置，并完成光路图。5.如图所示是液面高度监视器，让一束光射向被监视液面，请画出反射光线，并在光屏上标出光电S。[来源:www.shulihua.net]6．如图3所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。第1页共2页图？？光的反射作图7.如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）7-1如图所示，水平地面MN上有一光源S．在光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平面镜PQ，试标出物体A右侧地面被光源S照亮的范围O1O2，并画出光路图．8.一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线。（保留辅助线）8-1.“猴子望月”的故事家喻户晓，小猴子看见水中月亮之后惊呼“月亮掉水里了”，惹得众猴子争相捞月。如图所示，小猴子的眼睛用点A表示，小猴子看见的水中月亮，用点B表示，请你画出小猴子看见水中月亮的光路图，要求画出真实的位置（用点C表示），并保留必要的作图痕迹。第2页共2页AB
