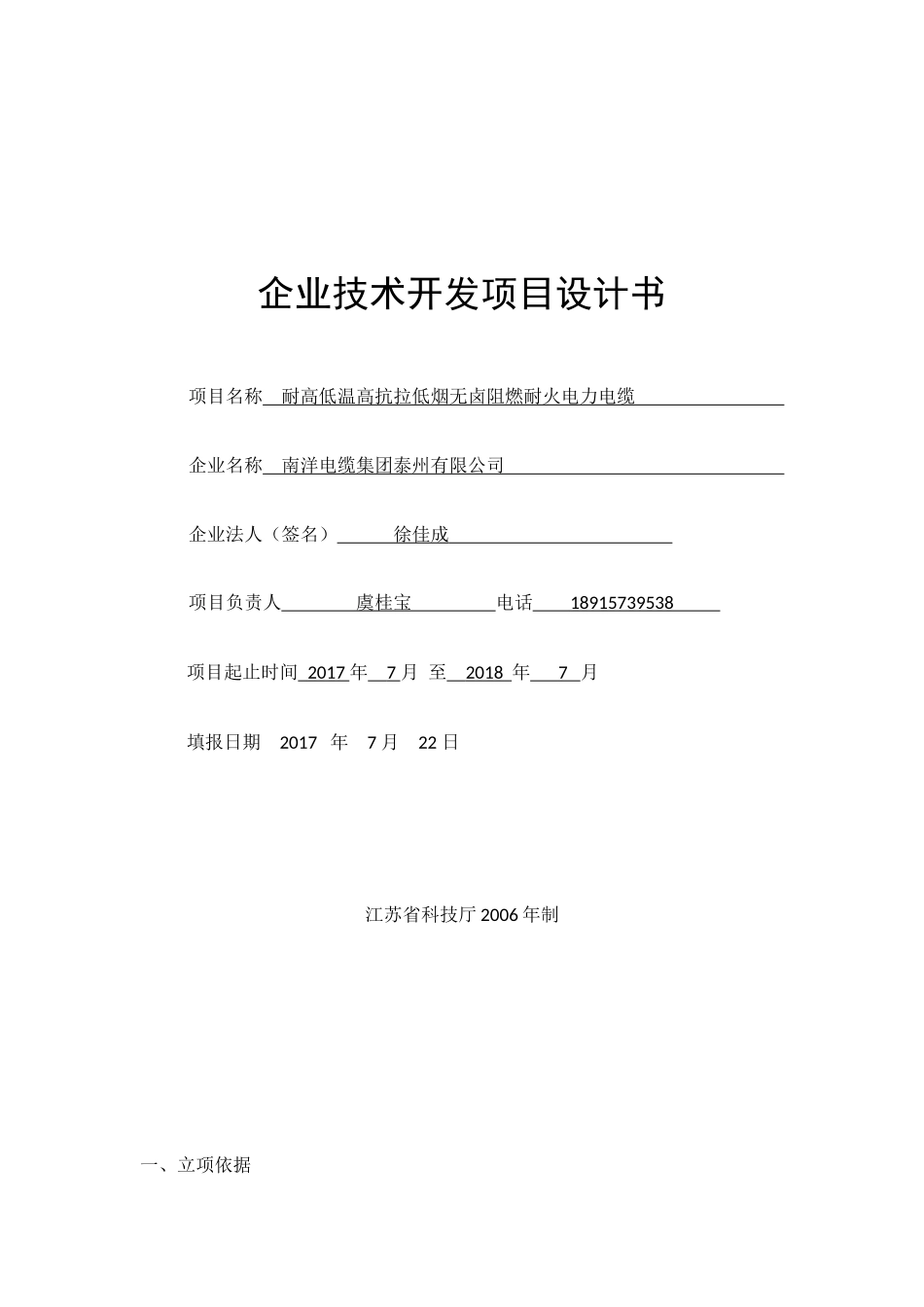

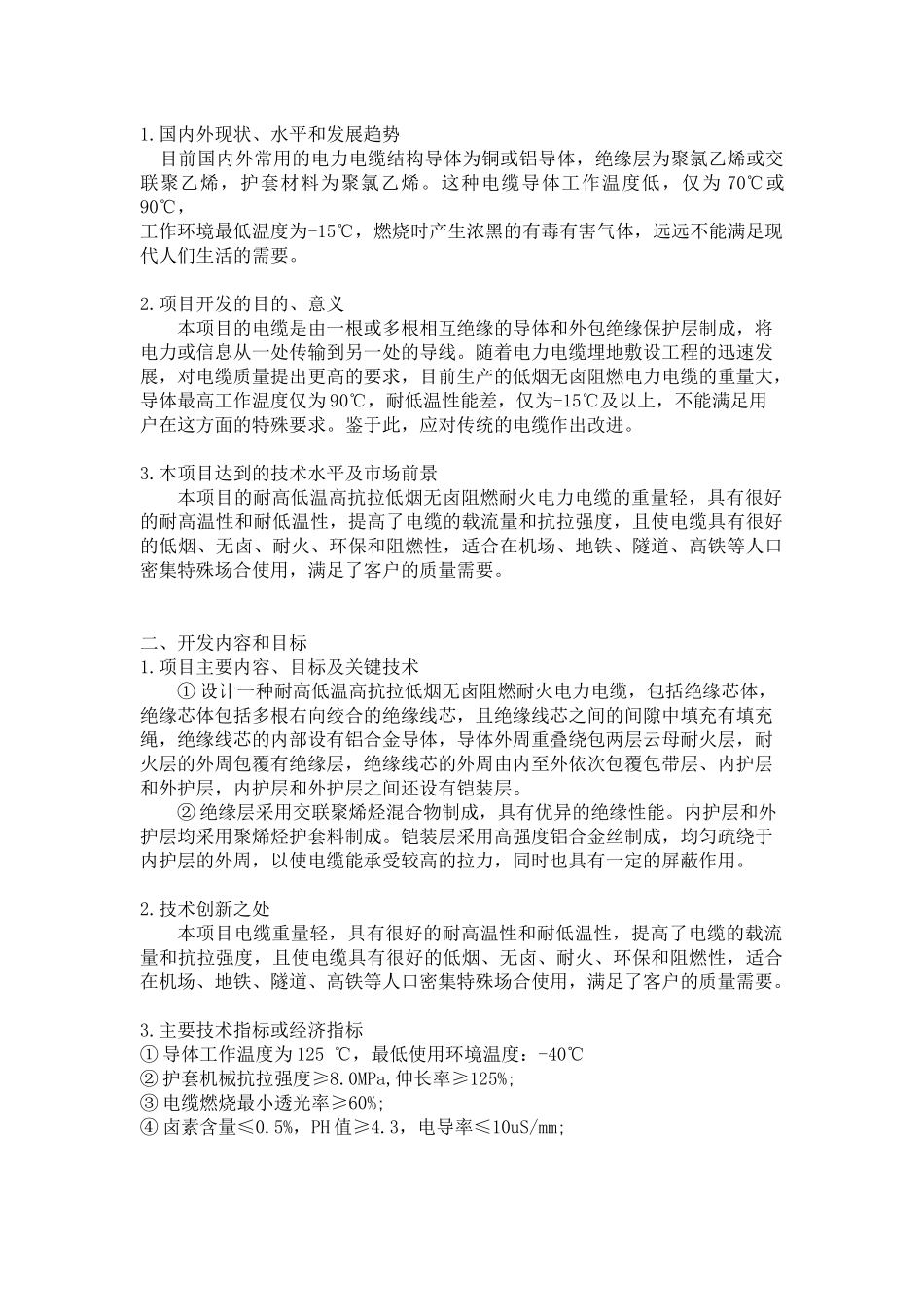

企业技术开发项目设计书项目名称耐高低温高抗拉低烟无卤阻燃耐火电力电缆企业名称南洋电缆集团泰州有限公司企业法人（签名）徐佳成项目负责人虞桂宝电话18915739538项目起止时间2017年7月至2018年7月填报日期2017年7月22日江苏省科技厅2006年制一、立项依据1.国内外现状、水平和发展趋势目前国内外常用的电力电缆结构导体为铜或铝导体，绝缘层为聚氯乙烯或交联聚乙烯，护套材料为聚氯乙烯。这种电缆导体工作温度低，仅为70℃或90℃，工作环境最低温度为-15℃，燃烧时产生浓黑的有毒有害气体，远远不能满足现代人们生活的需要。2.项目开发的目的、意义本项目的电缆是由一根或多根相互绝缘的导体和外包绝缘保护层制成，将电力或信息从一处传输到另一处的导线。随着电力电缆埋地敷设工程的迅速发展，对电缆质量提出更高的要求，目前生产的低烟无卤阻燃电力电缆的重量大，导体最高工作温度仅为90℃，耐低温性能差，仅为-15℃及以上，不能满足用户在这方面的特殊要求。鉴于此，应对传统的电缆作出改进。3.本项目达到的技术水平及市场前景本项目的耐高低温高抗拉低烟无卤阻燃耐火电力电缆的重量轻，具有很好的耐高温性和耐低温性，提高了电缆的载流量和抗拉强度，且使电缆具有很好的低烟、无卤、耐火、环保和阻燃性，适合在机场、地铁、隧道、高铁等人口密集特殊场合使用，满足了客户的质量需要。二、开发内容和目标1.项目主要内容、目标及关键技术①设计一种耐高低温高抗拉低烟无卤阻燃耐火电力电缆，包括绝缘芯体，绝缘芯体包括多根右向绞合的绝缘线芯，且绝缘线芯之间的间隙中填充有填充绳，绝缘线芯的内部设有铝合金导体，导体外周重叠绕包两层云母耐火层，耐火层的外周包覆有绝缘层，绝缘线芯的外周由内至外依次包覆包带层、内护层和外护层，内护层和外护层之间还设有铠装层。②绝缘层采用交联聚烯烃混合物制成，具有优异的绝缘性能。内护层和外护层均采用聚烯烃护套料制成。铠装层采用高强度铝合金丝制成，均匀疏绕于内护层的外周，以使电缆能承受较高的拉力，同时也具有一定的屏蔽作用。2.技术创新之处本项目电缆重量轻，具有很好的耐高温性和耐低温性，提高了电缆的载流量和抗拉强度，且使电缆具有很好的低烟、无卤、耐火、环保和阻燃性，适合在机场、地铁、隧道、高铁等人口密集特殊场合使用，满足了客户的质量需要。3.主要技术指标或经济指标①导体工作温度为125℃，最低使用环境温度：-40℃②护套机械抗拉强度≥8.0MPa,伸长率≥125%;③电缆燃烧最小透光率≥60%;④卤素含量≤0.5%，PH值≥4.3，电导率≤10uS/mm;三、开发试验方法及技术路线（工艺路线）图中标记的含义：1、填充绳，2、导体，3、耐火层，4、绝缘层，5、包带层，6、内护层，7、铠装层，8、外护层。四、现有开发条件和工作基础1.承担单位开展本项目的优势（人才、设施条件）我单位有参与此项目的高级工程师1名，技术人员2名，生产负责人1名；确保本项目能够按照既定的工艺路线执行。2.已有的工作基础，如预试及小试成果等已完成了导体的绞制、耐火层的加工制作、绝缘层的加工、缆芯的绞合填充和包带，内护层的制作，下一步将生产加工铠装层、外护层、成品检验等。五、计划进度（包括总的研究期限、年度计划进度）本项目预计研究期限从2017年7月至2018年7月。六、经费预算项目预计总经费188.00万元。项目经费支出预算表单位：万元经费支出预算科目预算数2017年份2018年份年份新产品设计费3工艺规程制定费4设备调试费2用于研究开发的原材料、半成品试制费6技术图书资料费3中间实验费30研究设备及设施折旧额1030万元以下一次性进费用的用于研究开发的仪器和设备30研究人员工资20委托其他单位进行科研试制的费用30与技术开发有关的其他费用50合计188总计188七、主要（大中型）仪器设备清单名称单价数量总价折旧方法折旧年限低温试验箱10110燃烧试验箱10110烟密度测量系统10110八、技术研究开发机构名称及情况技术研发部九、主要研究人员情况姓名单位性别年龄专业职务(职称)本项目中承担工作虞桂宝南洋电缆集团泰州有限公司男50电线电缆高级工程师技术、生产、测试钱小龙南洋电缆集团泰州有限公司男28电线电缆持术员技术...
