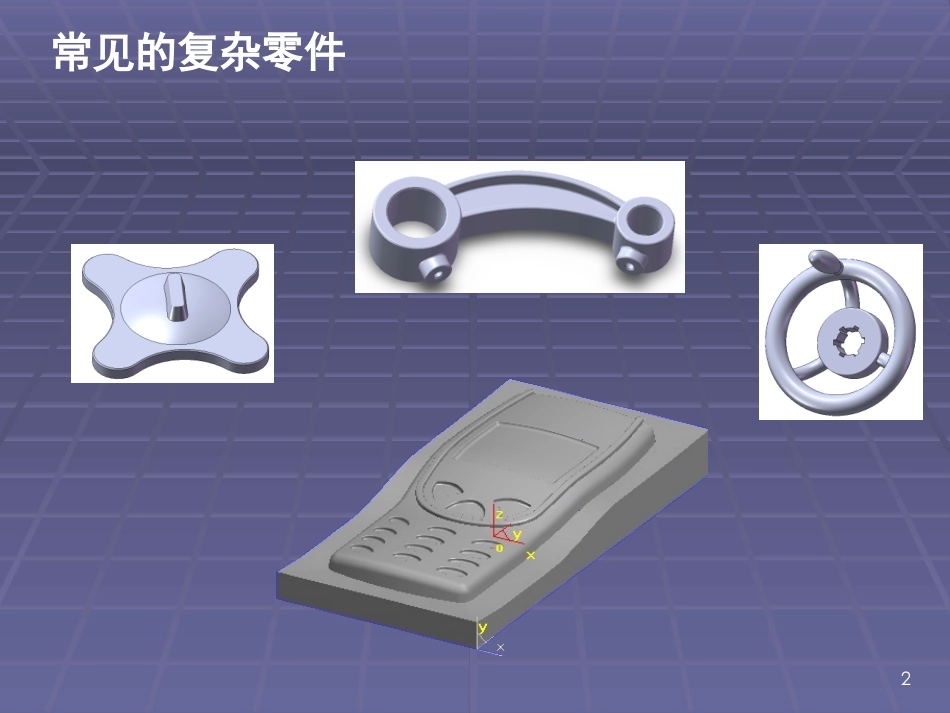

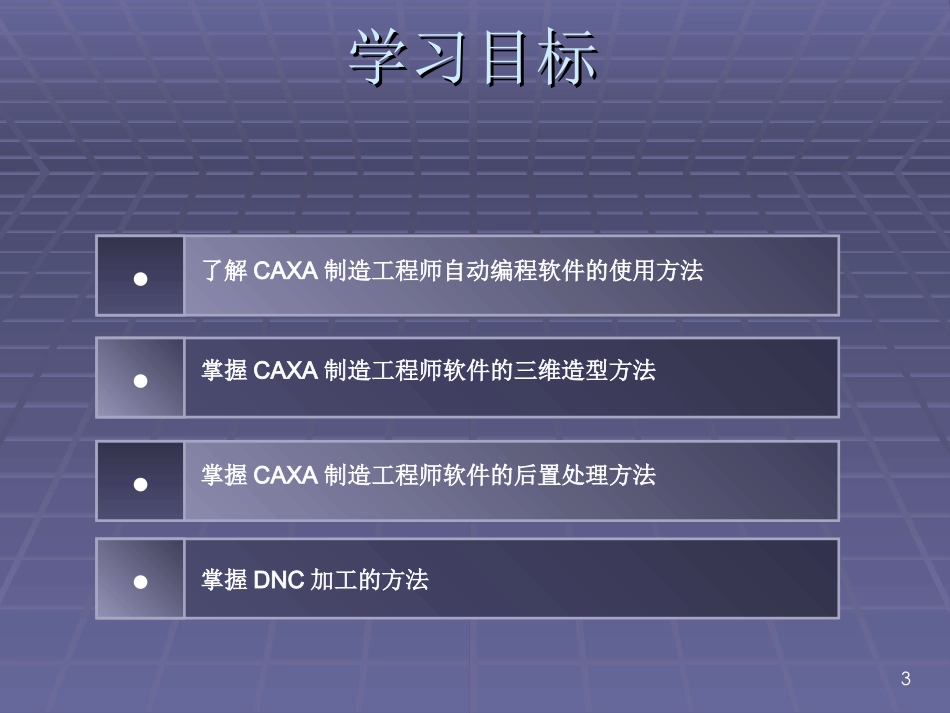

CAXA制造工程师应用常见的复杂零件2学习目标学习目标●了解CAXA制造工程师自动编程软件的使用方法●掌握CAXA制造工程师软件的后置处理方法●掌握DNC加工的方法●掌握CAXA制造工程师软件的三维造型方法3任务实施知识准备技能目标任务描述4拓展训练任务一任务一CAXACAXA三维造型三维造型任务一【任务描述】5用CAXA制造工程师2008软件，绘制如图所示凸模板立体图。CAXA三维造型任务一【技能目标】6学会CAXA制造工程师软件的使用方法★具有用CAXA软件绘制三维图形的能力★一一绘图区绘图区二二主菜单主菜单三三快捷菜单快捷菜单四四工具栏工具栏五五常用键含义常用键含义7任务一【知识准备】CAXA制造工程师操作界面8任务一【知识准备】CAXA制造工程师操作界面绘图区9任务一【知识准备】一、绘图区绘图区为进行绘图设计提供了广阔的绘图空间，占据了屏幕的大部分面积二、主菜单主菜单位于界面的最上方，包括文件、编辑、显示、造型、加工、工具、设置和帮助。10任务一【知识准备】三、快捷菜单光标在不同的位置，按鼠标右键会弹出不同的快捷菜单。11任务一【知识准备】四、工具栏在工具条中，可以通过鼠标左键单击相应的按钮进行操作。包括：标准工具、显示工具、状态工具、曲线工具、几何变换、线面编辑、曲面工具和特征工具。（1）标准工具栏（2）显示变换栏（3）状态控制栏（4）曲线生成栏12任务一【知识准备】（5）几何变换栏（6）线面编辑栏（7）曲面生成栏（8）特征生成栏（9）加工工具栏13任务一【知识准备】五、常用键含义（1）鼠标键鼠标左键可以用来激活菜单、确定位置点、拾取元素等；鼠标右击用来确认拾取、结束操作和终止命令。（2）回车键和数值键回车键和数值键在系统要求输入点时，可以激活一个坐标输入条，在输入条中可以输入坐标值。（3）空格键14任务一【知识准备】（4）功能热键。①F1键：请求系统帮助。②F2键：草图器。用于“草图绘制”模式与“非绘制草图”模式的切换。③F3键：显示全部图形。④F4键：重画（刷新）图形。⑤F5键：将当前平面切换至xoy面。⑥F6键：将当前平面切换至yoz面。⑦F7键：将当前平面切换至xoz面。⑧F8键：显示轴测图。按轴测图方式显示图形。⑨F9键：切换作图平面(xy、xz、yz)，重复按F9键，可以在三个平面中相互转换。⑩方向键（←、↑、→、↓）：显示平移。⑾Shift＋方向键（←、↑、→、↓）：显示旋转。⑿Ctrl＋↑：显示放大。⒀Ctrl＋↓：显示缩小。⒁Shift＋鼠标左键：显示旋转，同Shift＋方向键（←、↑、→、↓）功能。⒂Shift＋鼠标右击：显示缩放。⒃Shift＋鼠标（左键＋右击）：显示平移，同方向键（←、↑、→、↓）功能。任务一【任务实施】15●●启动启动CAXACAXA制造工程师制造工程师20082008●●底板造型底板造型任务一【任务实施】16凸模板的表面构成比较简单，可以采用实体造型的方法，绘出草图后，用“拉伸增料”命令即可完成其造型。◆启动CAXA制造工程师2008任务一【任务实施】17◆底板造型⑴用鼠标右键点特征树上的“平面XY”,选择“创建草图。任务一【任务实施】18⑵在“曲线生成栏”中，选择“矩形”绘图工具，在零件特征栏的提示中设定“中心_长_宽”绘制矩形的尺寸参数，移动光标至绘图区的坐标系零点上，定为矩形的中心点，按鼠标左键放置矩形，按鼠标右键结束矩形绘制。任务一【任务实施】19⑶按F8键以轴测图方式显示图形，在“特征生成栏”中选取“拉伸增料”方式，设定拉伸高度为20mm，按“确定”结束拉伸。任务一【任务实施】20⑷用鼠标左键选择已生成实体的上表面，按鼠标右键，在弹出菜单中选择“创建草图”，选择矩形绘制工具，设定矩形尺寸参数，绘制草图。任务一【任务实施】21(5)在曲线编辑栏中选择“曲线过渡”命令，选择圆弧过渡，设定圆弧半径10mm，对草图2进行圆角操作，结束草图绘制。任务一【任务实施】22（6）在“特征生成栏”中选取“拉伸增料”方式，设定拉伸高度为30mm，对草图2进行拉伸操作，按“确定”结束拉伸。（7）选择“保存”，将图形文件存放。任务一【拓展训练】23用CAXA制造工程师2008软件完成如图的三维图形设计。任务实施知识准备技能目标任务描述24拓展训练任务二任务二CA...
