9.7深基坑施工监测技术VIP专享VIP免费

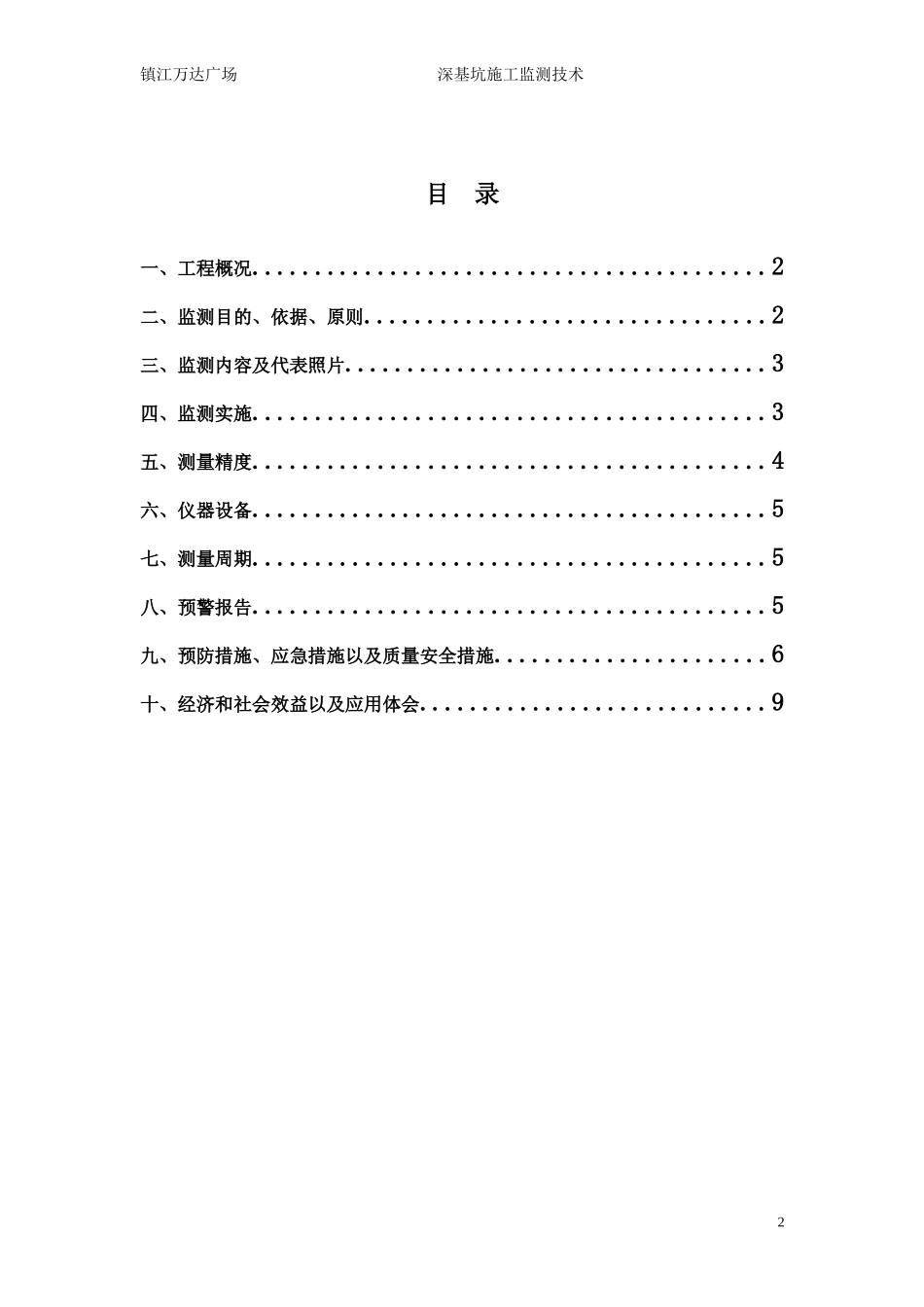

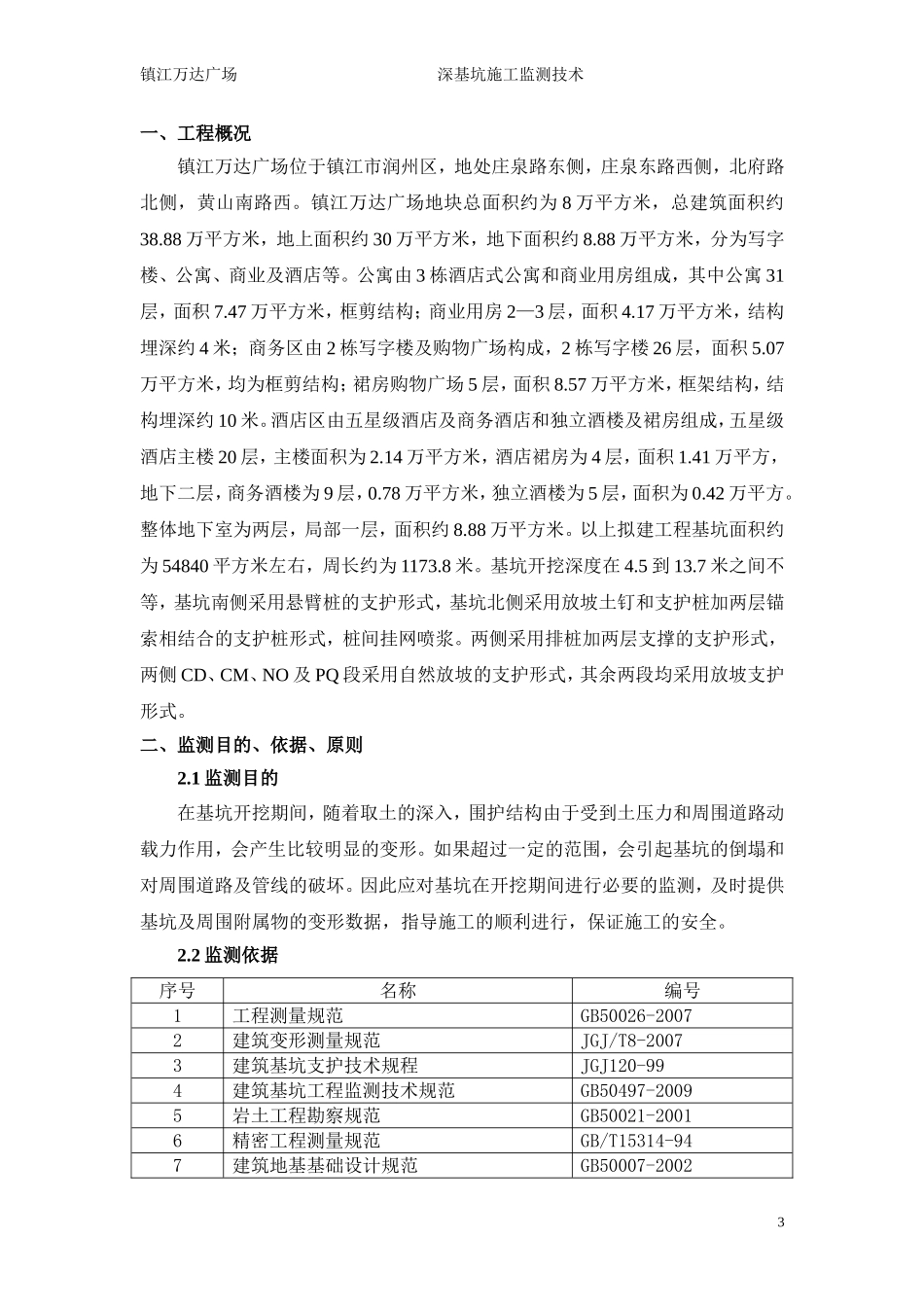

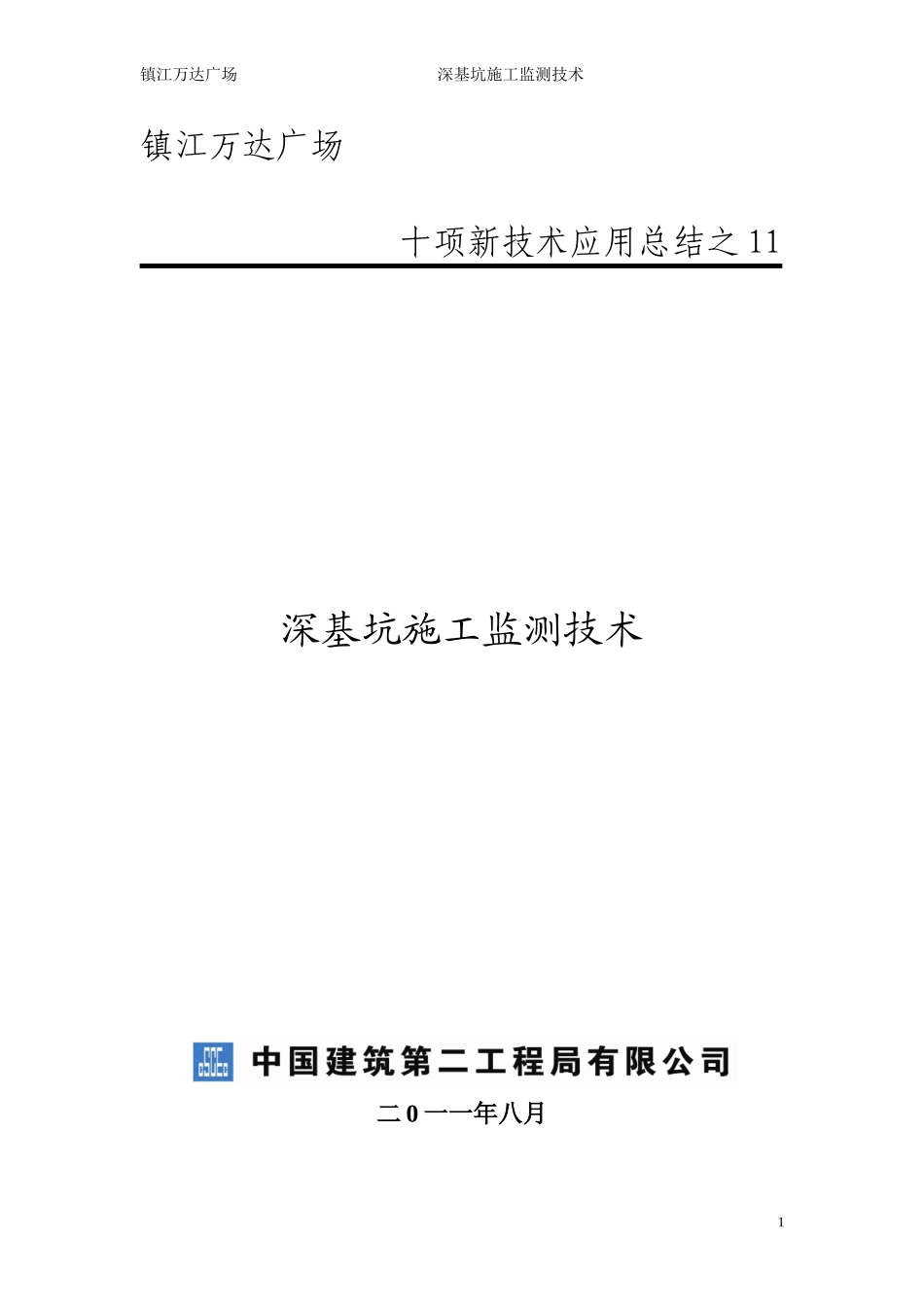

镇江万达广场深基坑施工监测技术镇江万达广场十项新技术应用总结之11深基坑施工监测技术二0一一年八月1镇江万达广场深基坑施工监测技术目录一、工程概况.........................................2二、监测目的、依据、原则................................2三、监测内容及代表照片..................................3四、监测实施.........................................3五、测量精度.........................................4六、仪器设备.........................................5七、测量周期.........................................5八、预警报告.........................................5九、预防措施、应急措施以及质量安全措施......................6十、经济和社会效益以及应用体会............................92镇江万达广场深基坑施工监测技术一、工程概况镇江万达广场位于镇江市润州区，地处庄泉路东侧，庄泉东路西侧，北府路北侧，黄山南路西。镇江万达广场地块总面积约为8万平方米，总建筑面积约38.88万平方米，地上面积约30万平方米，地下面积约8.88万平方米，分为写字楼、公寓、商业及酒店等。公寓由3栋酒店式公寓和商业用房组成，其中公寓31层，面积7.47万平方米，框剪结构；商业用房2—3层，面积4.17万平方米，结构埋深约4米；商务区由2栋写字楼及购物广场构成，2栋写字楼26层，面积5.07万平方米，均为框剪结构；裙房购物广场5层，面积8.57万平方米，框架结构，结构埋深约10米。酒店区由五星级酒店及商务酒店和独立酒楼及裙房组成，五星级酒店主楼20层，主楼面积为2.14万平方米，酒店裙房为4层，面积1.41万平方，地下二层，商务酒楼为9层，0.78万平方米，独立酒楼为5层，面积为0.42万平方。整体地下室为两层，局部一层，面积约8.88万平方米。以上拟建工程基坑面积约为54840平方米左右，周长约为1173.8米。基坑开挖深度在4.5到13.7米之间不等，基坑南侧采用悬臂桩的支护形式，基坑北侧采用放坡土钉和支护桩加两层锚索相结合的支护桩形式，桩间挂网喷浆。两侧采用排桩加两层支撑的支护形式，两侧CD、CM、NO及PQ段采用自然放坡的支护形式，其余两段均采用放坡支护形式。二、监测目的、依据、原则2.1监测目的在基坑开挖期间，随着取土的深入，围护结构由于受到土压力和周围道路动载力作用，会产生比较明显的变形。如果超过一定的范围，会引起基坑的倒塌和对周围道路及管线的破坏。因此应对基坑在开挖期间进行必要的监测，及时提供基坑及周围附属物的变形数据，指导施工的顺利进行，保证施工的安全。2.2监测依据序号名称编号1工程测量规范GB50026-20072建筑变形测量规范JGJ/T8-20073建筑基坑支护技术规程JGJ120-994建筑基坑工程监测技术规范GB50497-20095岩土工程勘察规范GB50021-20016精密工程测量规范GB/T15314-947建筑地基基础设计规范GB50007-20023镇江万达广场深基坑施工监测技术8国家一、二等水准测量规范GB12897-20069招标文件要求2.3监测原则基坑开挖是基坑卸荷过程。由于卸荷而引起坑底土体产生以向上为主的位移同时也引起围护墙在两侧压力差的作用下而产生的水平方向位移和因此产生的墙外侧土体的位移，基坑变形包括维护墙的变形坑底隆起及基坑周围地层位移等加强基坑在开挖期间的监测工作可以保证基坑及周围附属设施的安全，并可合理地利用土体自身在基坑开挖过程中控制土体位移的潜力而达到保护环境的目的，根据本工程自身特点和现场施工的具体情况，监测方案按以下原则进行。1、设置的监测内容及监测点必须满足本工程设计要求及各有关规范要求，并能客观全面反映工程施工过程中周围环境及基坑维护体系的变化情况。2、监测过程中采用的方法、设备、频率，均应符合设计要求和有关规范要求，能及时、准确地提供监测数据，满足现代化、信息化施工要求。3、检测对象应为本基坑在开挖期间所影响到的范围。三、监测内容及代表照片根据招标文件的内容要求，为确保基坑施工过程中的安全，结合本工程的特点和设计要求，本基坑施工监测要求内容如下表：（附监测代表照片）序号内容监测点数量1周边道路管线的位移与沉降监测352基坑支护桩的位移与...
