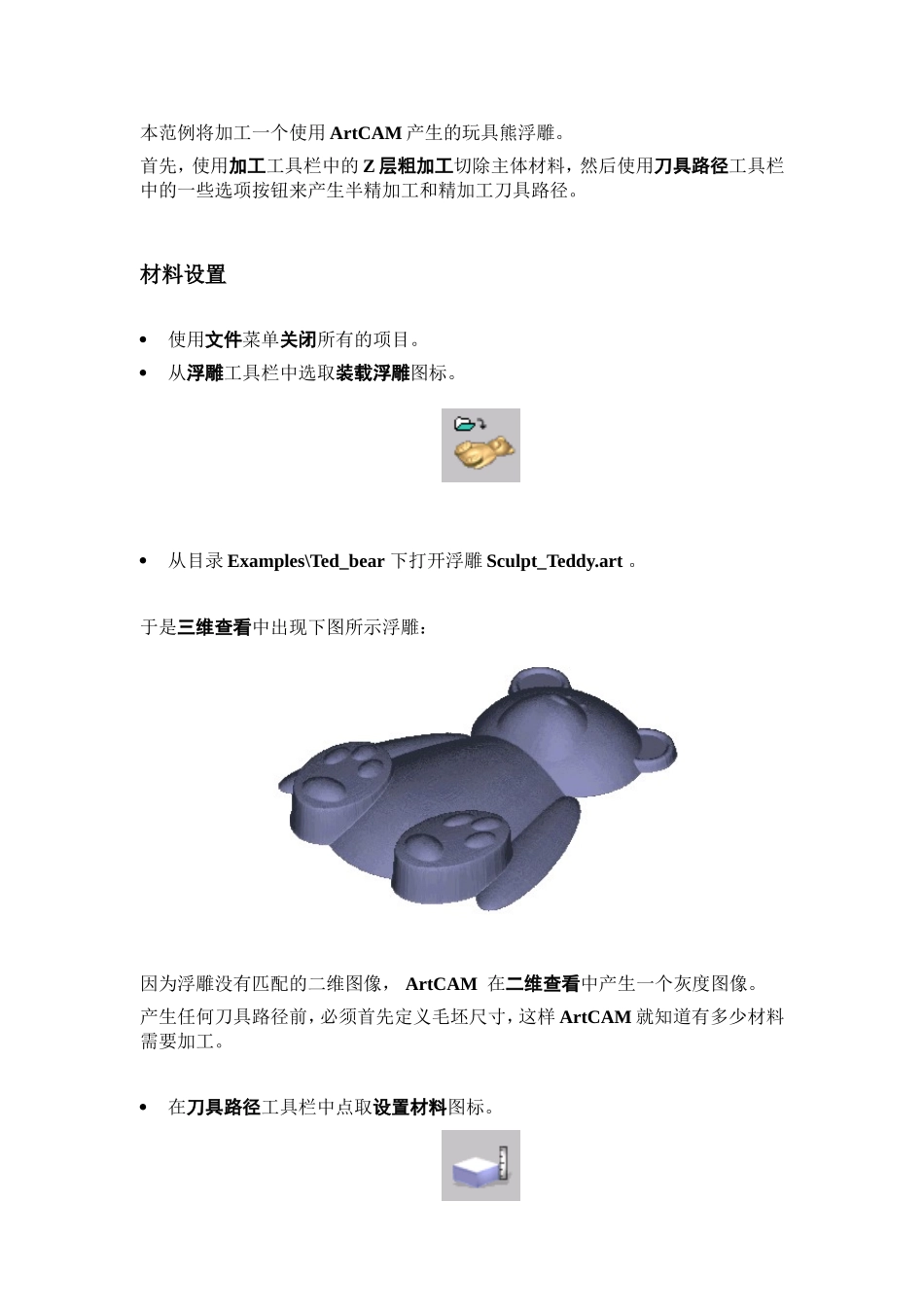

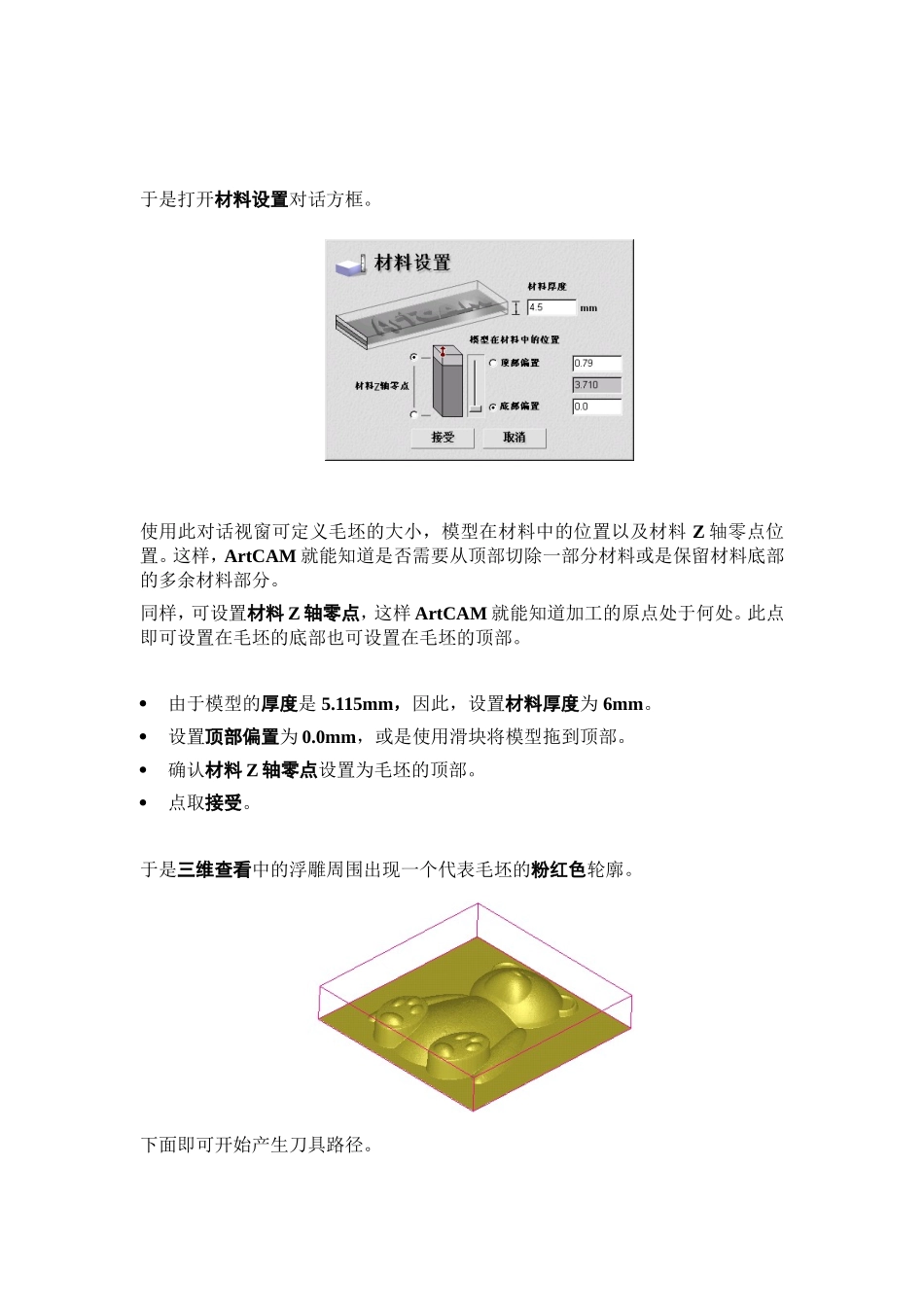

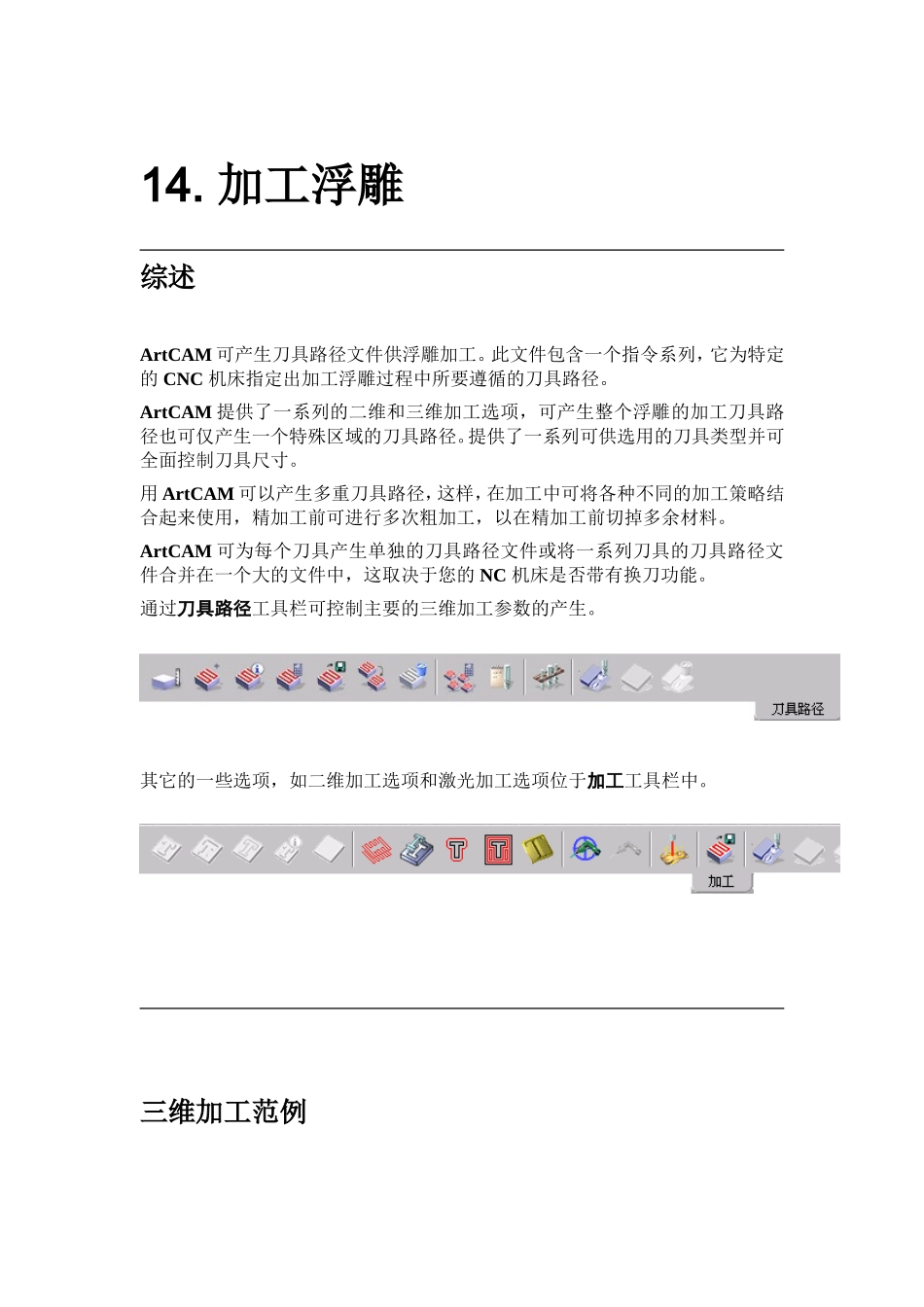

14.加工浮雕综述ArtCAM可产生刀具路径文件供浮雕加工。此文件包含一个指令系列，它为特定的CNC机床指定出加工浮雕过程中所要遵循的刀具路径。ArtCAM提供了一系列的二维和三维加工选项，可产生整个浮雕的加工刀具路径也可仅产生一个特殊区域的刀具路径。提供了一系列可供选用的刀具类型并可全面控制刀具尺寸。用ArtCAM可以产生多重刀具路径，这样，在加工中可将各种不同的加工策略结合起来使用，精加工前可进行多次粗加工，以在精加工前切掉多余材料。ArtCAM可为每个刀具产生单独的刀具路径文件或将一系列刀具的刀具路径文件合并在一个大的文件中，这取决于您的NC机床是否带有换刀功能。通过刀具路径工具栏可控制主要的三维加工参数的产生。其它的一些选项，如二维加工选项和激光加工选项位于加工工具栏中。三维加工范例本范例将加工一个使用ArtCAM产生的玩具熊浮雕。首先，使用加工工具栏中的Z层粗加工切除主体材料，然后使用刀具路径工具栏中的一些选项按钮来产生半精加工和精加工刀具路径。材料设置使用文件菜单关闭所有的项目。从浮雕工具栏中选取装载浮雕图标。从目录Examples\Ted_bear下打开浮雕Sculpt_Teddy.art。于是三维查看中出现下图所示浮雕：因为浮雕没有匹配的二维图像，ArtCAM在二维查看中产生一个灰度图像。产生任何刀具路径前，必须首先定义毛坯尺寸，这样ArtCAM就知道有多少材料需要加工。在刀具路径工具栏中点取设置材料图标。于是打开材料设置对话方框。使用此对话视窗可定义毛坯的大小，模型在材料中的位置以及材料Z轴零点位置。这样，ArtCAM就能知道是否需要从顶部切除一部分材料或是保留材料底部的多余材料部分。同样，可设置材料Z轴零点，这样ArtCAM就能知道加工的原点处于何处。此点即可设置在毛坯的底部也可设置在毛坯的顶部。由于模型的厚度是5.115mm，因此，设置材料厚度为6mm。设置顶部偏置为0.0mm，或是使用滑块将模型拖到顶部。确认材料Z轴零点设置为毛坯的顶部。点取接受。于是三维查看中的浮雕周围出现一个代表毛坯的粉红色轮廓。下面即可开始产生刀具路径。Z层粗加工Z层粗加工将浮雕分成若干个层并在每一材料层产生欲进行切除加工的等高切面，将通过在这些等高切面上产生平行刀具路径（线性往返移动）来切除每一层上的材料。这种加工方法适合于使用大刀具切除大量体积的材料。从加工工具栏中选取Z层粗加工向导图标。于是Z层粗加工页面出现在助手页面中。和其它所有助手页面一样，在此可点取切换帮助图标，在助手页面显示或不显示帮助。首先我们需定义将使用的刀具。点取选取按钮，打开刀具数据库。也可通过刀具路径工具栏中的刀具数据库图标访问刀具数据库。用户可自行在刀具数据库中修改刀具参数或是增加新的刀具到刀具数据库中。从列表中选取6mm键槽铣刀。于是和该刀具有关的信息即显示在刀具数据库右边。如果需要，可对这些数据进行修改。点取选取，选取此刀具。于是已选刀具出现在助手页面中。设置最大切削深度为2.0mm。这个值将用于等高切面的计算。助手页面的下一部分是设置材料部分，在此可设置有关材料设置方面的参数。因为我们在此前已设置完毕材料，因此有关材料设置的信息已经显现在助手页面中助手页面的下面一部分是有关浮雕方面的一些信息。下面我们需要设置ArtCAM用于计算等高切面的层方面的信息。在此我们使用的是绝对值，别忘了，我们将Z轴零点设置为毛坯的顶部。设置开始/曲面Z高度为0。这是我们将加工区域的顶部。设置材料余量为1.0。这是半精加工过程中将在浮雕上留下的材料余量。系统将根据浮雕的Z高度自动设置最后一个切面Z高度。点取应用按钮。于是ArtCAM自动计算出切面数，切面厚度取决于刀具的最大切削深度。下面，我们需选取加工中所使用的策略。可使用平行策略或偏置策略来加工等高切面，轮廓加工可在加工一开始就进行或是加工完毕等高切面后再进行或是根本就不进行轮廓加工。同样在平行策略中可设置加工路径于X轴的角度。将策略选项取其缺省值，输入下图所示的刀具路径名称：点取计算按钮。于是我们即可从三维查看中看到ArtCAM所产生的以红色线段表示的刀具路径。刀具路径产...
