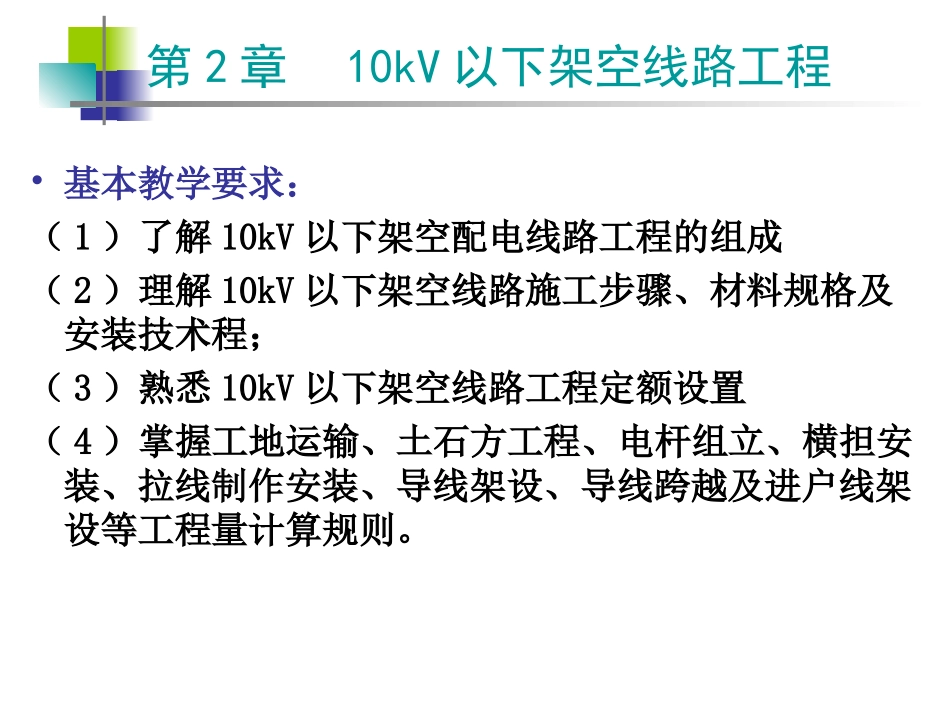

210kv以下架空配电线路第2章10kV以下架空线路工程•基本教学要求：（1）了解10kV以下架空配电线路工程的组成（2）理解10kV以下架空线路施工步骤、材料规格及安装技术程；（3）熟悉10kV以下架空线路工程定额设置（4）掌握工地运输、土石方工程、电杆组立、横担安装、拉线制作安装、导线架设、导线跨越及进户线架设等工程量计算规则。基本概念：电力系统•电力系统：由各种电压等级的电力线路将发电厂、变电所和电力用户联系起来的一个发电、输电、配电和用电的整体。第2章10kV以下架空线路工程•电力网中的线路，分为送电线路（输电线路）和配电线路。•送电线路：架设在升压变电站与降压变电站之间的线路，专门用于输送电能。•配电线路：从降压变电站至各用户之间的10kV及以下线路，用于分配电能。第2章10kV以下架空线路工程第2章10kV以下架空线路工程2.110kV以下架空配电线路工程概况2.1.1架空线路的主要组成和特点2.1.2架空配电线路常用材料2.1.3架空线路施工要点2.1.4架空线路工程识图2.210kV以下架空配电线路概预算2.2.1架空线路定额简介2.2.2定额套用及工程量计算规则•例题2.110kV以下架空线路工程概况2.1.110kV以下架空线路的主要组成和特点•架空线路是用电杆将导线悬空架设、直接向用户供电的电力配电线路。•按电压等级分，1kv以下的低压架空线路，1～10kv为高压架空线路。1.架空线路的组成•由基础、电杆、导线、横担、绝缘子、金具等部分组成。•详见图2.1混凝土电杆装置示意图2.1架空配电线路工程概况图2.1：混凝土电杆装置示意图2.1架空配电线路工程概况2.架空线路的特点（1）设备材料简单，成本低；（2）容易发现故障，维修方便；（3）容易受到外界环境的影响，供电可靠性差；（4）需要占用地表面积，影响市容。•工厂、建筑工地、由公用变压器供电的居民小区的低压输电线路采用电力架空线路。2.1架空配电线路工程概况2.1.2架空配电线路常用材料(1)电杆基础(2)电杆及杆型(3)导线(4)横担(5)绝缘子(6)电杆拉线(7)金具（铁件）1.电杆基础•对电杆地下部分的总体称呼，它由底盘、卡盘和拉线盘成。•底盘：指电杆底部用以固定电杆的抱铁。•卡盘：用U形抱箍固定在电杆上埋于地下，其上口距地面不应小于500mm，允许偏差为±50mm。一般是在电杆立起之后，四周分层回填土夯实。•作用：防止电杆因承受垂直荷重、水平荷重及事故荷重等所产生的上拔、下压，甚至倾倒。2.1架空配电线路工程概况2.电杆•用来安装横担、绝缘子和架设导线。（9m、11m、13m、15m）•按材质分：木杆、钢筋混凝土杆、金属杆。（1）木杆，由于木材供应紧张，且易腐烂，只在部分地区应用。（2）金属杆，基础现浇注水泥，造价高，容易腐蚀，只用在35KV以上长距离，大跨距，大跨线的线路上。（3)钢筋混凝土杆，普遍应用。坚实耐久，使用年限长，维护工作量少，运行费用低。2.1架空配电线路工程概况2.1架空配电线路工程概况•电杆按其在配电线路中的作用分为：（1）直线杆Z、（2）耐张杆N、（3）转角杆J、（4）终端杆D、（5）分支杆F、（6）跨越杆K、（7）接户杆或进户杆(1)直线杆Z(中间杆)•位于线路的直线段上，仅作支持导线、绝缘子及金具用；只承受导线自重和风压，不承受顺线路方向的导线的拉力。•在架空配电线路中，大多数为直线杆，一般约占全部电杆数的80%。一般不设拉线，线路很长时设置与线路方向垂直人字形拉线、防风拉线。2.1架空配电线路工程概况直线杆(2)耐张杆N•位于线路直线段上的数根直线杆之间，或位于有特殊要求的地方（架空线路需要分段架设处）。在断线事故和架空线紧线时，能承受一侧导线拉力。2.1架空配电线路工程概况2.1架空配电线路工程概况耐张杆示意图2.1架空配电线路工程概况•特点：A.线路正常运行时，所承受荷载与直线杆相同•B.在断线事故情况下，能承受两侧导线的合力而不至倾倒.•作用：将线路分段和控制事故范围，给在施工中分段进行紧线带来很多方便。2.1架空配电线路工程概况（3）转角杆J•位于线路需要改变方向的地方，它的结构应根据转角的大小而定，转角的角度有150、300、600、900。要在拉线不平衡的反方向一面装设拉力。•特点：承受的荷重除和耐张杆承受荷重...
