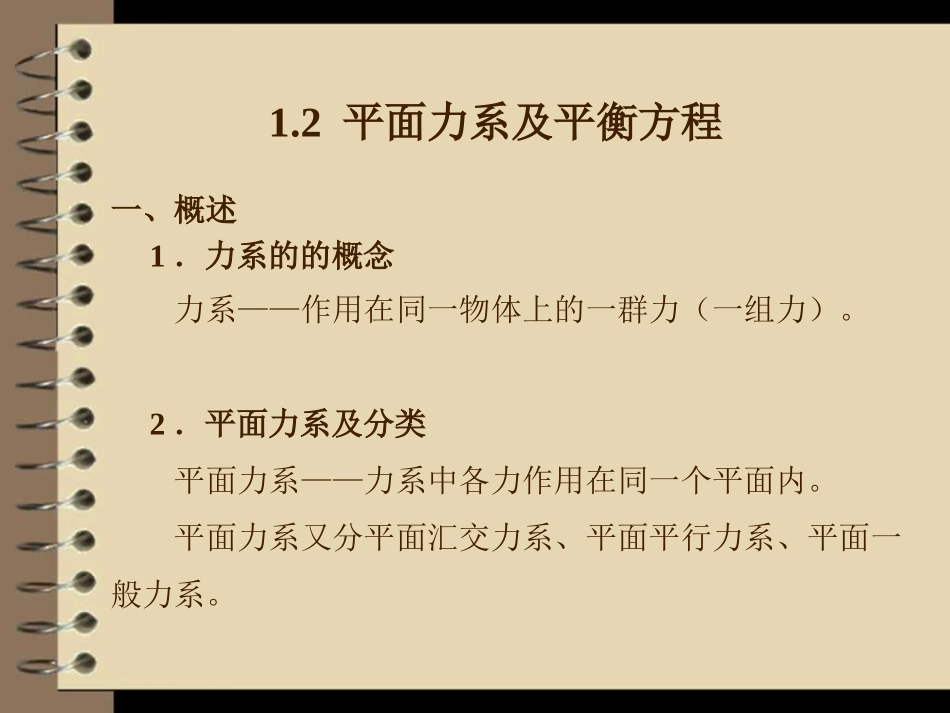

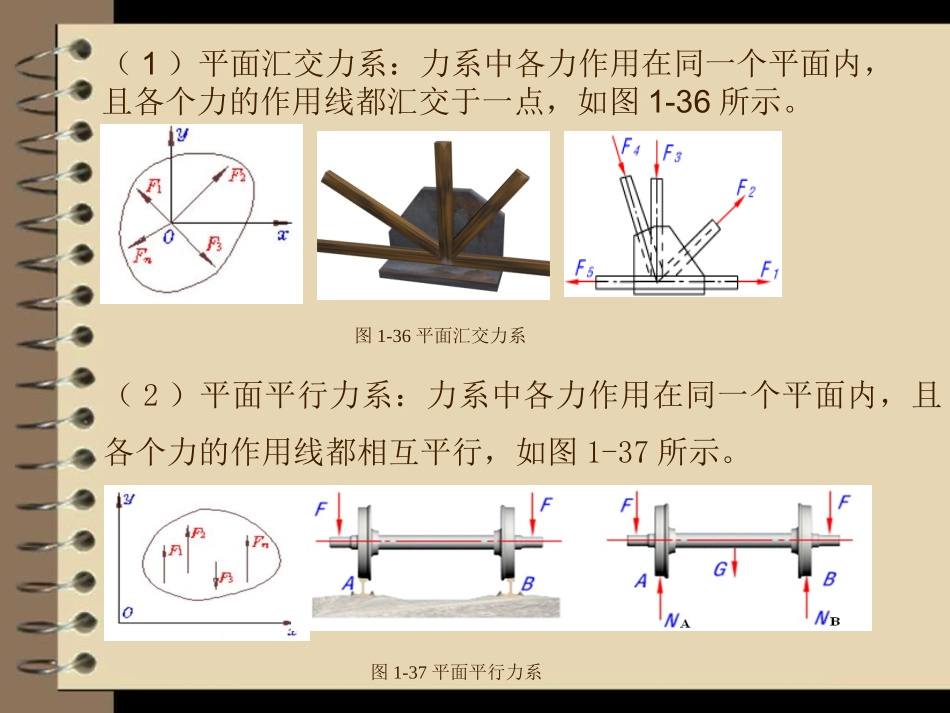

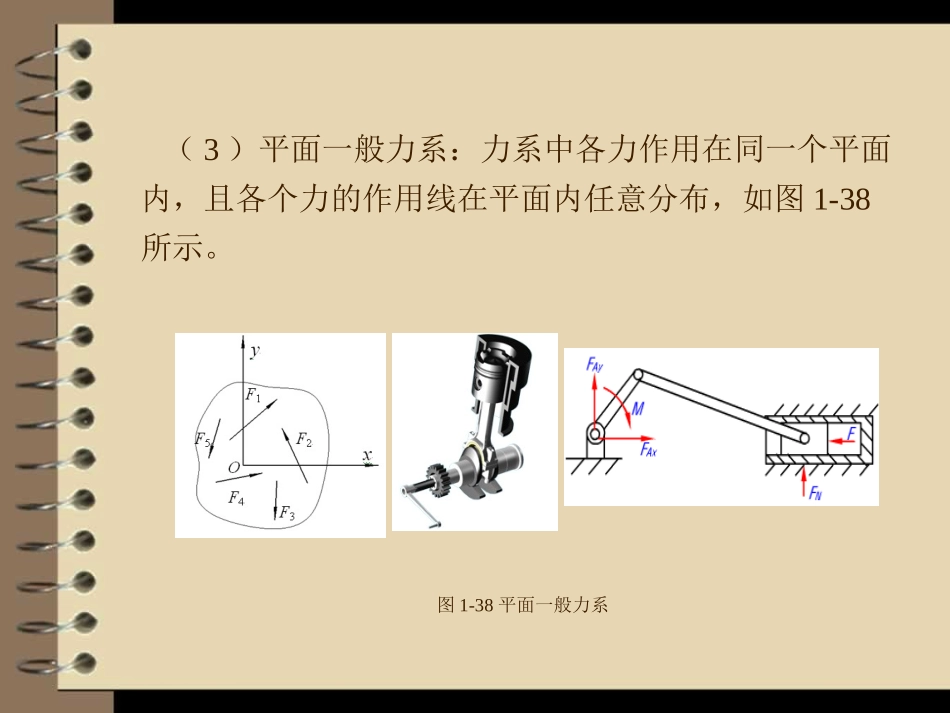

1.2平面力系及平衡方程一、概述1．力系的的概念力系——作用在同一物体上的一群力（一组力）。2．平面力系及分类平面力系——力系中各力作用在同一个平面内。平面力系又分平面汇交力系、平面平行力系、平面一般力系。图1-36平面汇交力系（2）平面平行力系：力系中各力作用在同一个平面内，且各个力的作用线都相互平行，如图1-37所示。图1-37平面平行力系（1）平面汇交力系：力系中各力作用在同一个平面内，且各个力的作用线都汇交于一点，如图1-36所示。图1-38平面一般力系（3）平面一般力系：力系中各力作用在同一个平面内，且各个力的作用线在平面内任意分布，如图1-38所示。二、平面汇交力系1、力在坐标轴上的投影设力F作用于物体的A点，如图所示。定义：从力F的两端分别向选定的坐标轴x，y作垂线,其垂足间的距离就是力F在该轴上的投影。若已知力F的大小及其与x轴所夹的锐角α，则力F在坐标轴上的投影Fx和Fy可按下式计算：Fx=±FcosαFy=±Fsinα力在坐标轴上的投影有两种特殊情况：(1)当力与坐标轴垂直时，力在该轴上的投影等于零。(2)当力与坐标轴平行时，力在该轴上的投影的绝对值等于力的大小。如果已知力F在直角坐标轴上的投影Fx和Fy，则力F的大小和方向可由下式确定力F的指向和投影Fx和Fy的正负号判定:如果把力F沿x、y轴分解为两个分力F1、F2，投影的绝对值等于分力的大小，投影的正负号指明了分力是沿该轴的正向还是负向。（力的投影是代数量）。22tanxyyxFFFFF力的投影与分力关系:将力F沿直角坐标轴方向分解，所得分力Fx、Fy的值与力F在同轴上的投影的绝对值相等。但是，力的分力是矢量，具有确切的大小、方向和作用点；而力的投影是代数量，不存在唯一作用线问题。合力投影定理：力系的合力在某轴上的投影等于力系中各力在同轴上投影的代数和。即1212......xxxnxxyyynyyRFFFFRFFFF2、合力投影定理3、平面汇交力系合成的解析法22tanyxFFxFyFF4、平面汇交力系的平衡方程平面汇交力系平衡的必要和充分条件是：力系的合力为零。即：总结：例1-6如下图所示重为G=5kN的球放在V型槽内，求槽面对求的约束反力。12;111dFm222dFmdPm11又dPm22'21PPRA2'1PPRB21'21'21)(mmdPdPdPPdRMA合力矩三、平面力偶系三、平面力偶系平面力偶系:作用在物体同一平面的许多力偶叫平面力偶系设有两个力偶dd13平面力偶系平衡的充要条件是:所有各力偶矩的代数和等于零。niinmmmmM121即01niim结论:平面力偶系合成结果还是一个力偶,其力偶矩为各力偶矩的代数和。[例1-7]在一钻床上水平放置工件,在工件上同时钻3个等直径的孔,每个钻头的力偶矩为M1=M2=13.5N·m，M3=17N·m，求工件的总切削力偶矩。若在A、B两处用螺柱固定，A和B质检的距离L=0.2m，求两个螺柱在该水平面内所受的力?15[练习]在一钻床上水平放置工件,在工件上同时钻四个等直径的孔,每个钻头的力偶矩为求工件的总切削力偶矩和A、B端水平反力?mN154321mmmmmN60)15(44321mmmmM02.04321mmmmNBN3002.060BNN300BANN解:各力偶的合力偶距为根据平面力偶系平衡方程有:由力偶只能与力偶平衡的性质，力NA与力NB组成一力偶。1、力的平移定理：作用于刚体上某一点A的力可以平移到刚体上的任一点，但必须同时附加一个力偶，其力偶矩等于原力F对新作用点B的矩.四、平面任意力系(F)F’=F”=F,ABdBAFF"BFAF'AF"BFF'BAMF'BAMF'(F’,F”,F)(F’,M)(F’,F”,F)(F’,M)FdFMMBB)(思考：1.附加力偶作用面在哪儿？2.同一平面内的一个力和一个力偶能否等效成一个力？结论：一个力平移的结果可得到同平面的一个力和一个力偶；反之同平面的一个力F1和一个力偶矩为m的力偶也一定能合成为一个大小和方向与力F1相同的力F，其作用点到力作用线的距离为:1FmdFR’=F1’+F2’+F3’+…+Fn’FF1nFF32OFn1FF32FFnF'11FF3O2FOnFF'M111FF32FnFF'1M1FO3M2F'2F2F'MO3F'nnMMF'11M2F'23M1MMO3nM2RF'OM0RF'F1’=F1M1=Mo(F1)(F1,F2,F3,…,Fn)(F1’,F2’,F3’,…,Fn’)(M1,M2,M3,…,Mn)(FR’...
