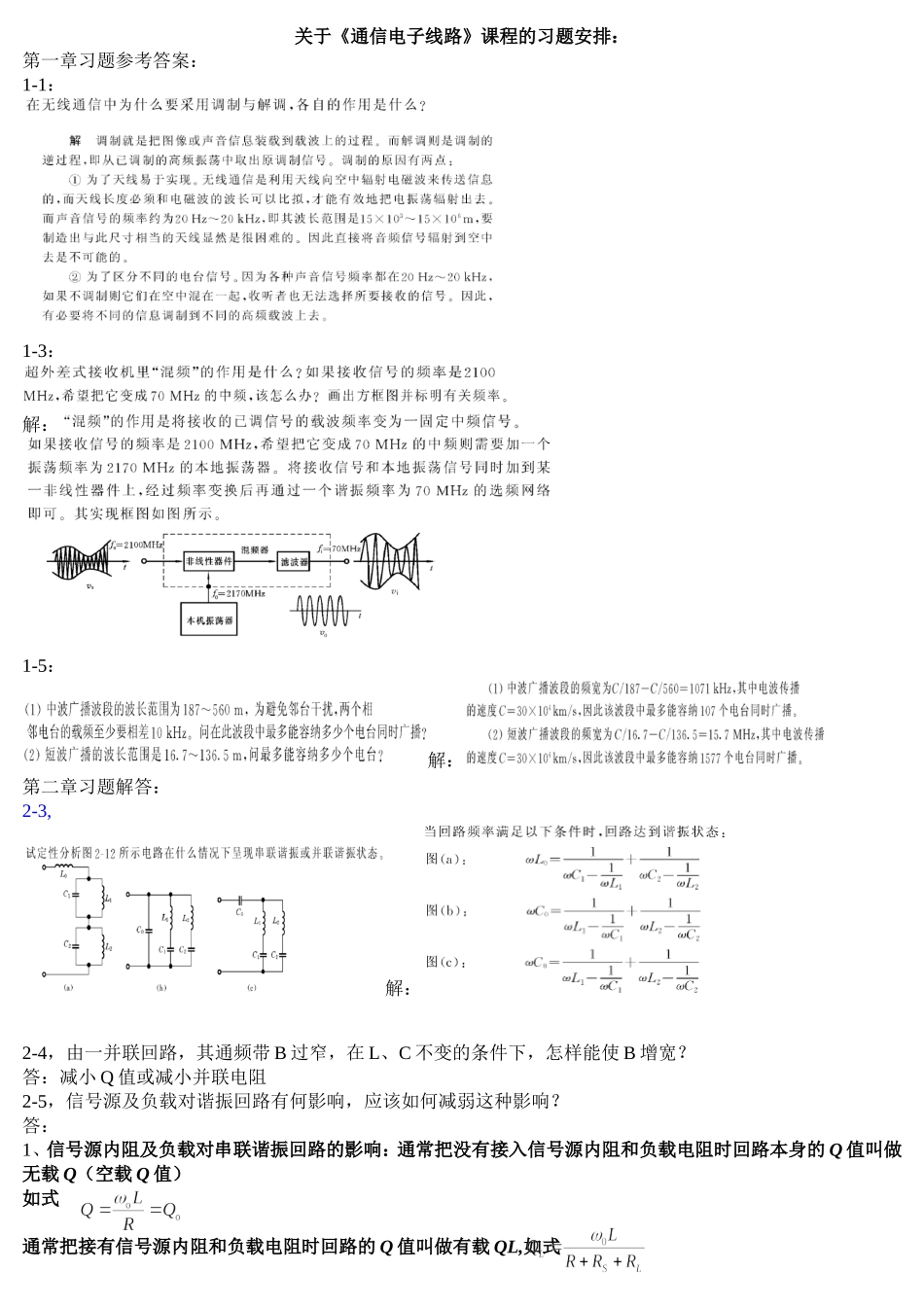

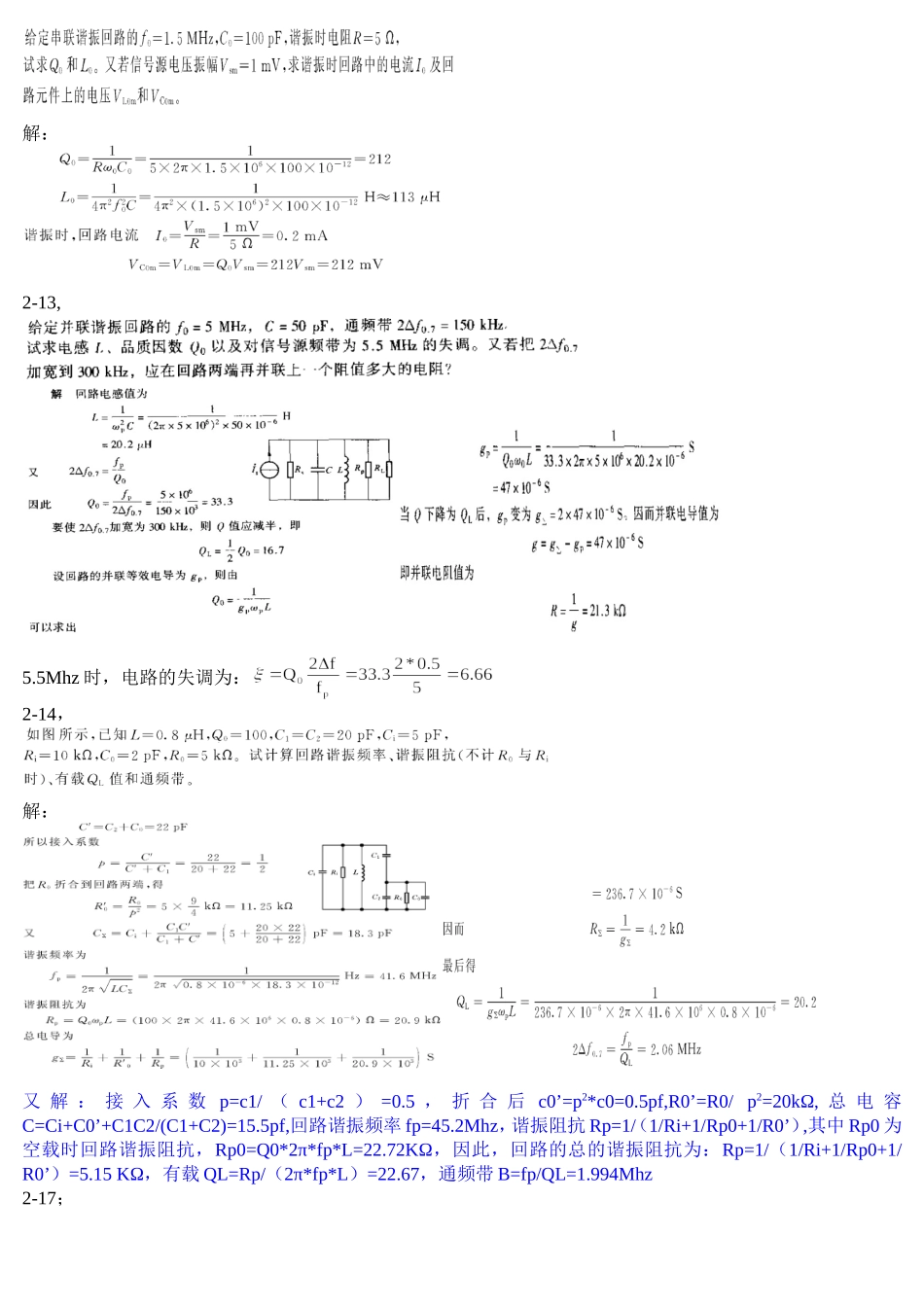

关于《通信电子线路》课程的习题安排：第一章习题参考答案：1-1：1-3：解：1-5：解：第二章习题解答：2-3,解：2-4，由一并联回路，其通频带B过窄，在L、C不变的条件下，怎样能使B增宽？答：减小Q值或减小并联电阻2-5，信号源及负载对谐振回路有何影响，应该如何减弱这种影响？答：1、信号源内阻及负载对串联谐振回路的影响：通常把没有接入信号源内阻和负载电阻时回路本身的Q值叫做无载Q（空载Q值）如式通常把接有信号源内阻和负载电阻时回路的Q值叫做有载QL,如式结论：串联谐振回路通常适用于信号源内阻Rs很小(恒压源）和负载电阻RL也不大的情况。2、信号源内阻和负载电阻对并联谐振回路的影响2-8，回路的插入损耗是怎样引起的，应该如何减小这一损耗？答：由于回路有谐振电阻Rp存在，它会消耗功率因此信号源送来的功率不能全部送给负载RL，有一部分功率被回路电导gp所消耗了。回路本身引起的损耗称为插入损耗，用Kl表示无损耗时的功率，若Rp=¥，gp=0则为无损耗。有损耗时的功率插入损耗通常在电路中我们希望Q0大即损耗小，其中由于回路本身的，而。2-11,2-12,解：2-13,5.5Mhz时，电路的失调为：2-14，解：又解：接入系数p=c1/（c1+c2）=0.5，折合后c0’=p2*c0=0.5pf,R0’=R0/p2=20kΩ,总电容C=Ci+C0’+C1C2/(C1+C2)=15.5pf,回路谐振频率fp=45.2Mhz，谐振阻抗Rp=1/（1/Ri+1/Rp0+1/R0’）,其中Rp0为空载时回路谐振阻抗，Rp0=Q0*2π*fp*L=22.72KΩ，因此，回路的总的谐振阻抗为：Rp=1/（1/Ri+1/Rp0+1/R0’）=5.15KΩ，有载QL=Rp/（2π*fp*L）=22.67，通频带B=fp/QL=1.994Mhz2-17；第三章习题参考答案：3-3,晶体管的跨导gm是什么含义，它与什么参量有关？答：3-4,为什么在高频小信号放大器中，要考虑阻抗匹配问题？答：3-7,放大器不稳定的原因是什么？通常有几种方法克服？答：不稳定原因：克服方法：3-9,解：3-10；解：第四章习题参考答案：4-1,答：4-3,答：4-5,解：4-6；第五章习题参考答案：5-4,答：5-7,答：5-9,答：5-12,答：(e)图，在L、C发生谐振时，L、C并联阻抗为无穷大，虽然满足正反馈条件，但增益不满足≥1，故不能振荡？5-13，[书上（6）L1C1〈L3C3〈L2C2=〉f1〉f3〉f2，不能起振]解：5-15；如图（a）所示振荡电路，（1）画出高频交流等效电路，说明振荡器类型；（2）计算振荡器频率解：（1）图（b）是其高频交流等效电路，该振荡器为：电容三端式振荡器（2）振荡频率：L=57uH，振荡频率为：，f0=9.5Mhz第六章习题参考答案：6-1,6-3,57uH57uH6-5,解：6-7,解：6-9，解：6-13,解：6-14；答：第七章习题参考答案：7-3，7-5,解：7-9,什么是直接调频和间接调频？它们各有什么优缺点？答：7-10,变容二极管调频器获得线性调制的条件是什么？7.11答：7-12；如图是话筒直接调频的电路，振荡频率约为：20Mhz。试求：（1）画出振荡器的交流等效电路图（2）简述调频工作原理解：（1）振荡器的交流等效电路：（2）电容话筒在声波作用下，内部的金属薄膜产生振动，会引起薄膜与另一电极之间电容量的变化。如果把电容式话筒直接接到振荡器的谐振回路中，作为回路电抗就可构成调频电路。电容话筒示意图如下电容式话筒振荡器是电容三点式电路，它利用了晶体管的极间电容。电容话筒直接并联在振荡回路两端，用声波直接进行调频。金属膜片与金属板之间形成电容，声音使膜片振动，两片间距随声音强弱而变化，因而电容量也随声音强弱而变化。在正常声压下，电容量变化较小，为获得足够的频偏应选择较高的载频（因为：，若L不变，有，而（∆C/C）max是确定的，因此增大载频会增加频偏）。这种调频发射机载频约在几十兆赫兹到几百兆赫兹之间。耳语时，频偏约有2kHz；大声说话时，频偏约40kHz左右；高声呼喊时，频偏可达75kHz。这种电路没有音频放大器所造成的非线性失真，易于获得较好的音质。这种调频发射机只有一级振荡器，输出功率小，频率稳定度差，但体积小，重量轻。
