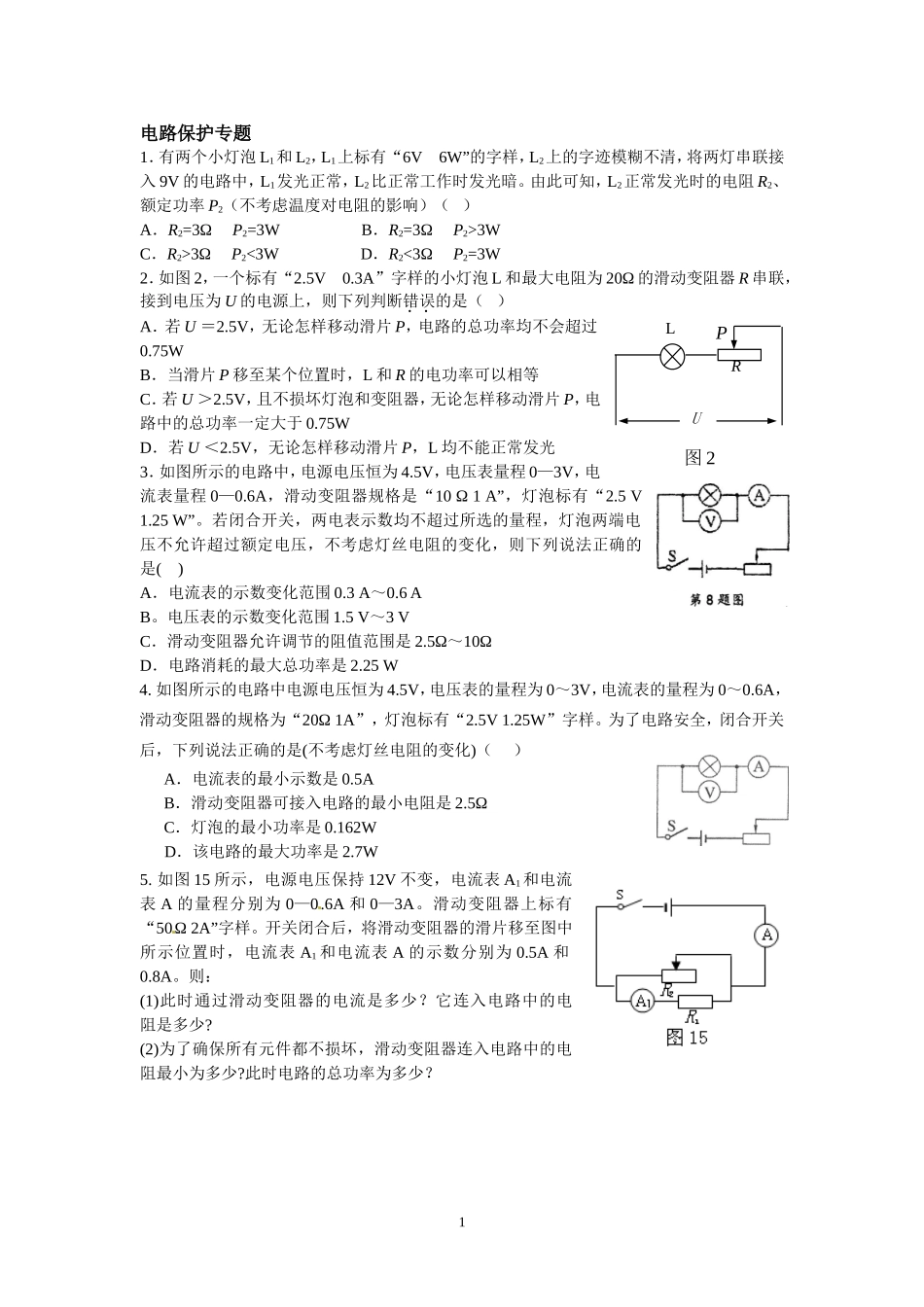

电路保护专题1．有两个小灯泡L1和L2，L1上标有“6V6W”的字样，L2上的字迹模糊不清，将两灯串联接入9V的电路中，L1发光正常，L2比正常工作时发光暗。由此可知，L2正常发光时的电阻R2、额定功率P2（不考虑温度对电阻的影响）（）A．R2=3ΩP2=3WB．R2=3ΩP2>3WC．R2>3ΩP2<3WD．R2<3ΩP2=3W2．如图2，一个标有“2.5V0.3A”字样的小灯泡L和最大电阻为20Ω的滑动变阻器R串联，接到电压为U的电源上，则下列判断错误的是（）A．若U＝2.5V，无论怎样移动滑片P，电路的总功率均不会超过0.75WB．当滑片P移至某个位置时，L和R的电功率可以相等C．若U＞2.5V，且不损坏灯泡和变阻器，无论怎样移动滑片P，电路中的总功率一定大于0.75WD．若U＜2.5V，无论怎样移动滑片P，L均不能正常发光3．如图所示的电路中，电源电压恒为4.5V，电压表量程0—3V，电流表量程0—0.6A，滑动变阻器规格是“10Ω1A”，灯泡标有“2.5V1.25W”。若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则下列说法正确的是()A．电流表的示数变化范围0.3A～0.6AB。电压表的示数变化范围1.5V～3VC．滑动变阻器允许调节的阻值范围是2.5Ω～10ΩD．电路消耗的最大总功率是2.25W4.如图所示的电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“2.5V1.25W”字样。为了电路安全，闭合开关后，下列说法正确的是(不考虑灯丝电阻的变化)（）A．电流表的最小示数是0.5AB．滑动变阻器可接入电路的最小电阻是2.5ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.7W5.如图15所示，电源电压保持12V不变，电流表A1和电流表A的量程分别为0—0.6A和0—3A。滑动变阻器上标有“50Ω2A”字样。开关闭合后，将滑动变阻器的滑片移至图中所示位置时，电流表A1和电流表A的示数分别为0.5A和0.8A。则：(1)此时通过滑动变阻器的电流是多少？它连入电路中的电阻是多少?(2)为了确保所有元件都不损坏，滑动变阻器连入电路中的电阻最小为多少?此时电路的总功率为多少？1LPRU图26.在工业生产中工人经常会进行电焊操作，电焊是利用电流的热效应产生高温，将焊条熔化，从而使两金属部件焊接在一起。电焊机工作时有很大电流，但不会连续工作，所以导线中会产生迅速变化、时断时续的电流。（1）电焊机输出电压40V、输出功率2000W，某种橡皮绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表，从安全角度考虑，计算说明应选择哪个编号的导线作为电焊机的输出导线。导导线编号是ABBDCED导线横截面积S/mm22．54610安全载流量I/A28374768（2）焊条熔点为1100℃，比热容为0.4×103J／（kg·℃）。假设电流做功产生的热量80%被焊条吸收并使焊条升温，电焊机正常工作5s，可使一根质量为20g、温度为20℃的焊条熔化吗，请计算说明。电学计算专题训练一（一）填空题1、电风扇工作时的电阻为5Ω，通过的电流的为0.5A，它在半个小时内产生的热量为J。2、一台电动机正常工作时线圈两端的电压为380V，线圈的阻值为2Ω的电动机在正常工作时通过的电流为2A，在10min内产生的热量为J。3.电阻是3欧的导体通过20库电荷时，电流做功120焦，这个电阻两端电压是__伏，它的电功率是___瓦，通电时间是___秒.4.甲、乙两个电阻，并联时它们的电流之比为2∶3，则电阻之比为_____，此时它们的电功率之比为_____；若将这两个电阻串联起来，它们的电压之比为_____，电功率之比为_____.5、一个标有“220V500W”字样的电加热器（俗称“热得快”），正常工作20min产生的热量为________J．6、一个电烙铁接在照明电路上，通过它的电流强度是0.5安，正常工作10分钟电流所做的功是________焦，有_________焦的电能转化成了热能.7、小兰奶奶家里的电热毯功率为1000W，小兰奶奶觉得太热了，小兰就把电褥子的电阻线截掉一半，这样电热毯的功率变为W。28、在如下图所示的电路中，灯L上标有“6V，6W”字样，当S闭合时，A的示数为0.5安，则灯L消耗的功率为___瓦.（二）选择题：1、下列用电器利用电流的热效应的是()A、电炉B、电铃C、洗衣机D、电动机2.两个用电器都在额定电...
