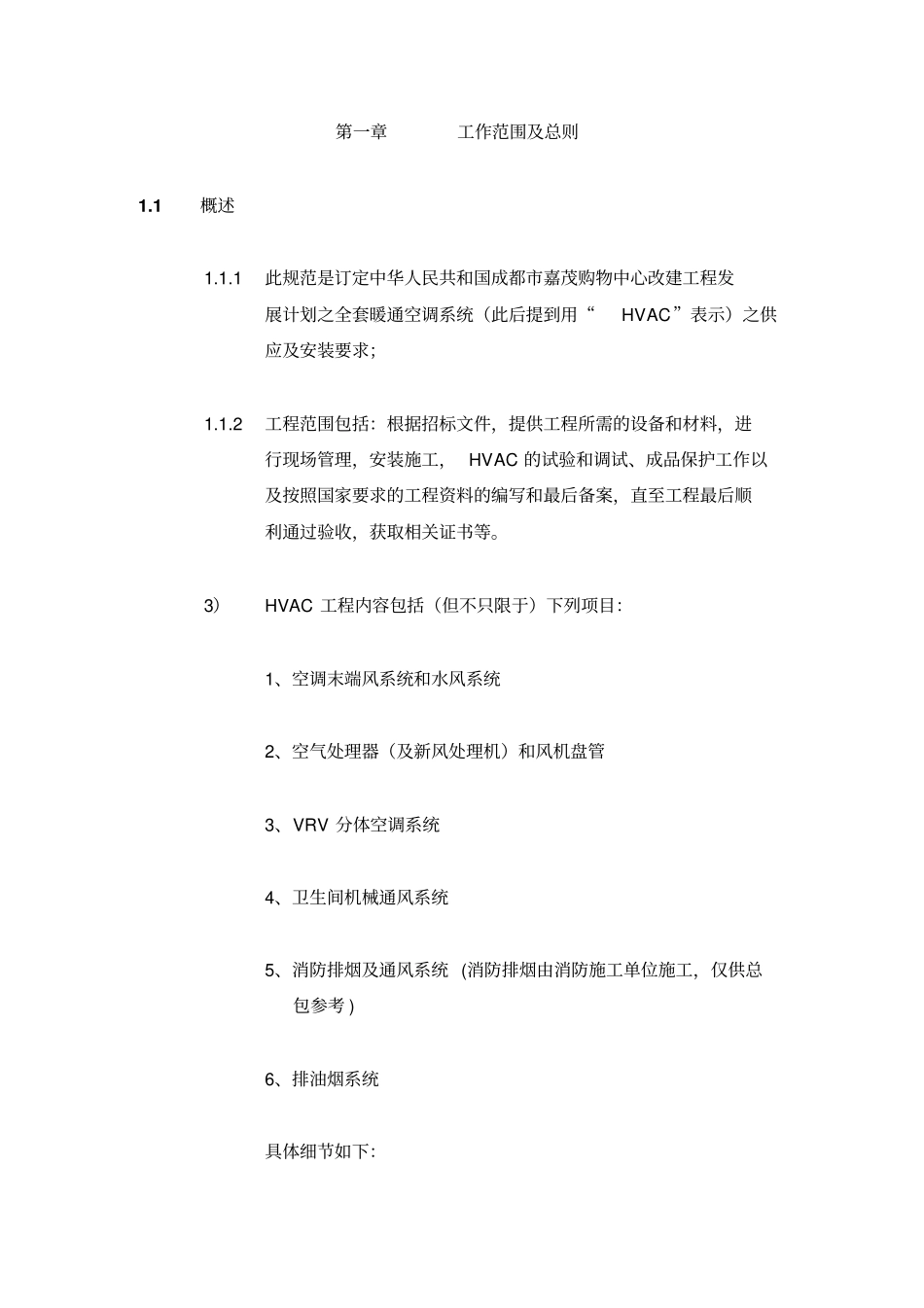

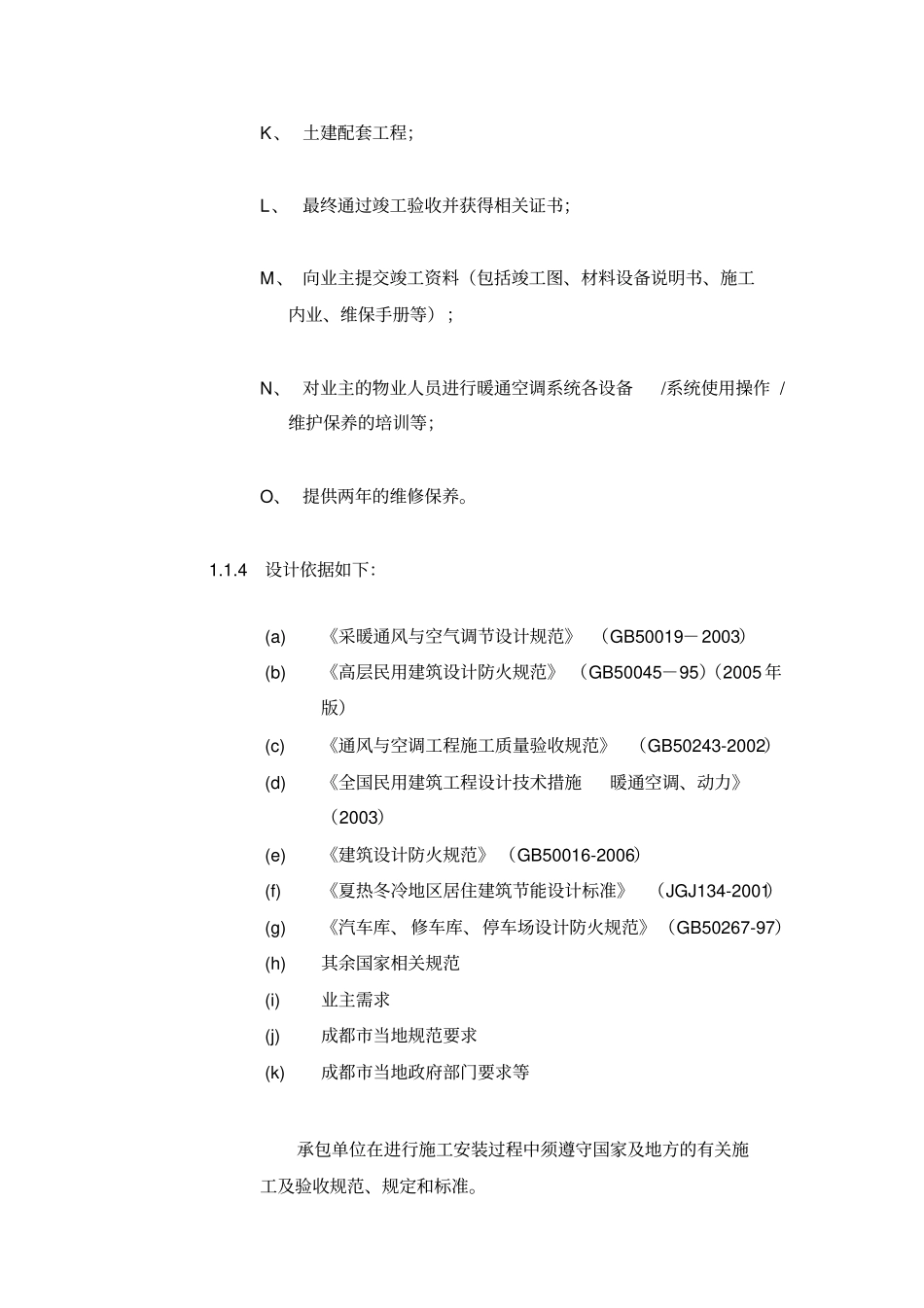

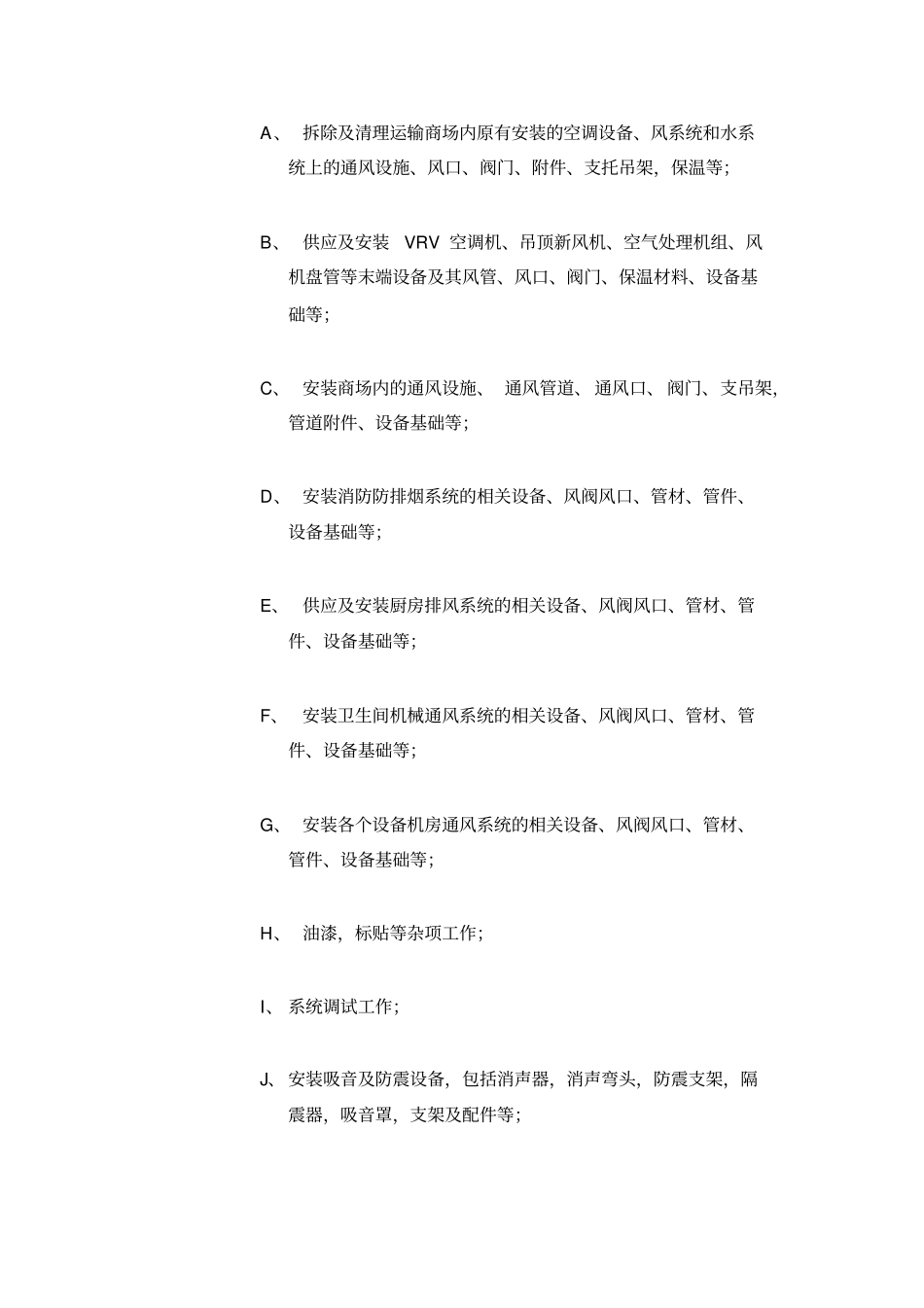

第一章工作范围及总则1.1概述1.1.1此规范是订定中华人民共和国成都市嘉茂购物中心改建工程发展计划之全套暖通空调系统（此后提到用“HVAC”表示）之供应及安装要求；1.1.2工程范围包括：根据招标文件，提供工程所需的设备和材料，进行现场管理，安装施工，HVAC的试验和调试、成品保护工作以及按照国家要求的工程资料的编写和最后备案，直至工程最后顺利通过验收，获取相关证书等。3）HVAC工程内容包括（但不只限于）下列项目：1、空调末端风系统和水风系统2、空气处理器（及新风处理机）和风机盘管3、VRV分体空调系统4、卫生间机械通风系统5、消防排烟及通风系统(消防排烟由消防施工单位施工，仅供总包参考)6、排油烟系统具体细节如下：A、拆除及清理运输商场内原有安装的空调设备、风系统和水系统上的通风设施、风口、阀门、附件、支托吊架，保温等；B、供应及安装VRV空调机、吊顶新风机、空气处理机组、风机盘管等末端设备及其风管、风口、阀门、保温材料、设备基础等；C、安装商场内的通风设施、通风管道、通风口、阀门、支吊架，管道附件、设备基础等；D、安装消防防排烟系统的相关设备、风阀风口、管材、管件、设备基础等；E、供应及安装厨房排风系统的相关设备、风阀风口、管材、管件、设备基础等；F、安装卫生间机械通风系统的相关设备、风阀风口、管材、管件、设备基础等；G、安装各个设备机房通风系统的相关设备、风阀风口、管材、管件、设备基础等；H、油漆，标贴等杂项工作；I、系统调试工作；J、安装吸音及防震设备，包括消声器，消声弯头，防震支架，隔震器，吸音罩，支架及配件等；K、土建配套工程；L、最终通过竣工验收并获得相关证书；M、向业主提交竣工资料（包括竣工图、材料设备说明书、施工内业、维保手册等）；N、对业主的物业人员进行暖通空调系统各设备/系统使用操作/维护保养的培训等；O、提供两年的维修保养。1.1.4设计依据如下：(a)《采暖通风与空气调节设计规范》（GB50019－2003）(b)《高层民用建筑设计防火规范》（GB50045－95）（2005年版）(c)《通风与空调工程施工质量验收规范》（GB50243-2002）(d)《全国民用建筑工程设计技术措施暖通空调、动力》（2003）(e)《建筑设计防火规范》（GB50016-2006）(f)《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2001）(g)《汽车库、修车库、停车场设计防火规范》（GB50267-97）(h)其余国家相关规范(i)业主需求(j)成都市当地规范要求(k)成都市当地政府部门要求等承包单位在进行施工安装过程中须遵守国家及地方的有关施工及验收规范、规定和标准。1.1.5所有HVAC须遵照技术规范要求及中华人民共和国现行的有关国家标准及规范和当地有关部门的要求。原则为涉及防火要求或安全性需以国家标准为依据，各规范之间以要求较高者为依据。当上述标准与本规范的规定在技术要求方面发生冲突时，必须于施工前向顾问工程师反映，由顾问工程师决定应遵从哪项准则方可进行施工。1.2工程具体内容及界面本工程包括HVAC的拆除、清运、供应、运输、安装、检测、调试及通过验收。在无损于图纸和工程说明书里的大量细节的前提下，工程的具体内容及分界面如下：1、空调风系统1)商场区域店铺：采用定风量（CAV）吊顶空气处理器或定风量风机盘管；走廊和公共区域：采用定风量（CAV）吊顶空气处理器或定风量风机盘管；餐厅（F&B）：采用定风量（CAV）吊顶空气处理器或定风量风机盘管；卫生间：采用定风量（CAV）风机盘管；办公室：采用分体式空调机（VRV）2)新风新风由吊顶新风空调机提供（利用既有的新风管井取新风）；以上设备进水温度5℃，出水温度12℃；系统工作内容包括细节如下（不只限于）1）拆除及清理运输商场内原有安装的空调设备、风系统上的通风设施、风口、阀门、附件、支托吊架，保温等；2）组合式空调机组、吊顶新风空调机、空气处理机组、风机盘管等末端设备的供应、运输、保险、卸货、安装以及调试；3）空调送回风系统/新风系统：管道、管件、风口、风阀、消音器、保温材料等的供应、运输、安装以及调试；4）店铺设吊顶空调器于店铺租赁线以外，每间店铺只提供送回风管接驳口到租赁线以内200mm，送回风管段需要设置阻抗...
