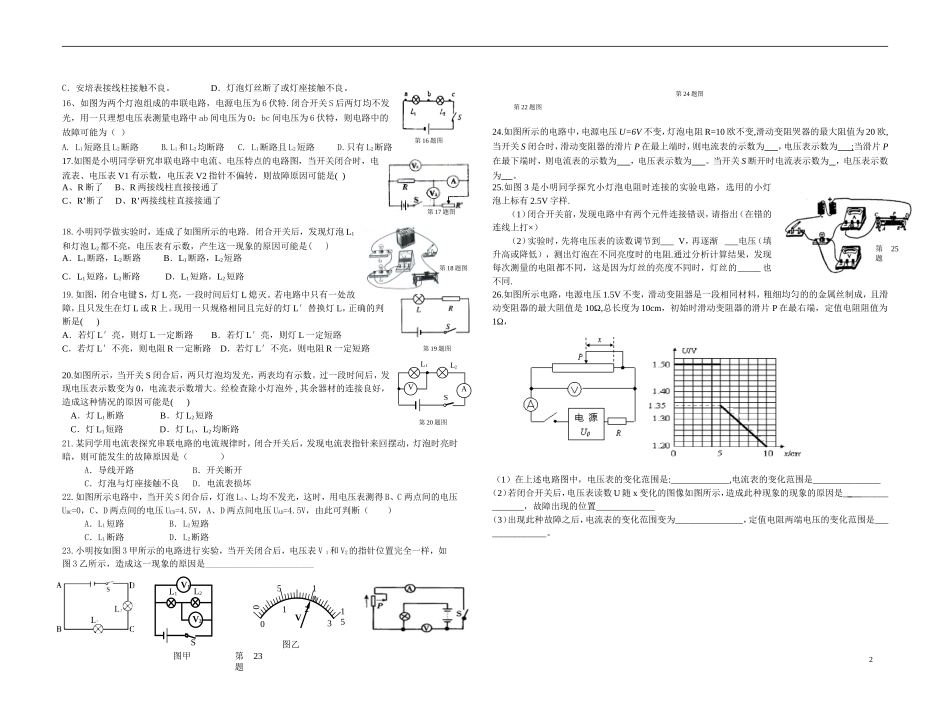

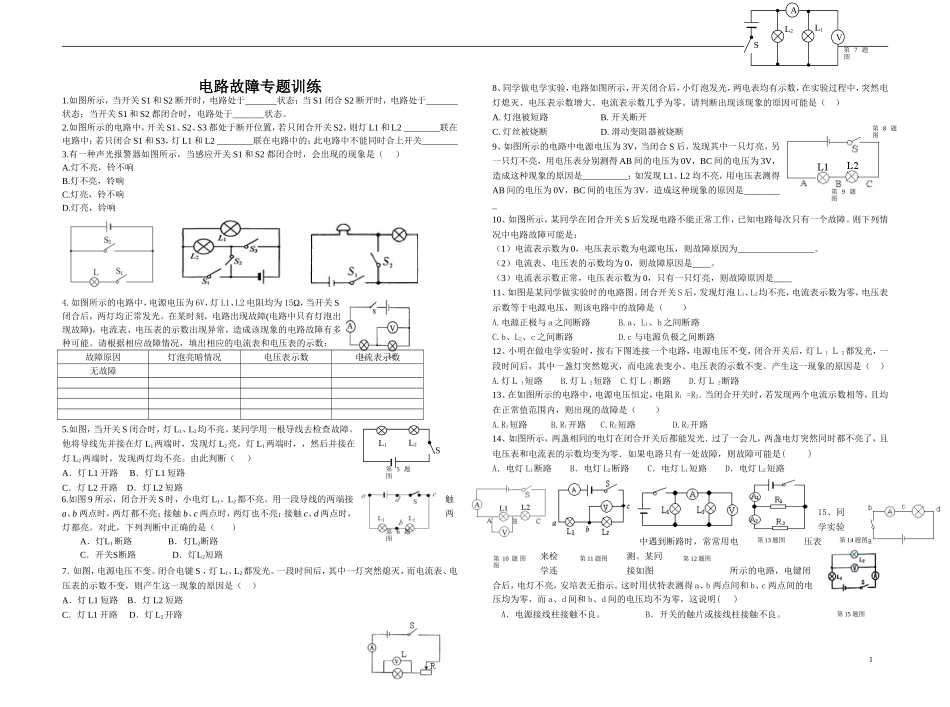

电路故障专题训练1.如图所示，当开关S1和S2断开时，电路处于_______状态；当S1闭合S2断开时，电路处于_______状态；当开关S1和S2都闭合时，电路处于_______状态。2.如图所示的电路中，开关S1、S2、S3都处于断开位置，若只闭合开关S2，则灯L1和L2________联在电路中；若只闭合S1和S3，灯L1和L2________联在电路中的；此电路中不能同时合上开关________3.有一种声光报警器如图所示，当感应开关S1和S2都闭合时，会出现的现象是（）A.灯不亮，铃不响B.灯不亮，铃响C.灯亮，铃不响D.灯亮，铃响4.如图所示的电路中，电源电压为6V，灯L1、L2电阻均为15Ω，当开关S闭合后，两灯均正常发光。在某时刻，电路出现故障(电路中只有灯泡出现故障)，电流表、电压表的示数出现异常，造成该现象的电路故障有多种可能。请根据相应故障情况，填出相应的电流表和电压表的示数：故障原因灯泡亮暗情况电压表示数电流表示数无故障5.如图，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去检查故障。他将导线先并接在灯L1两端时，发现灯L2亮，灯L1两端时，，然后并接在灯L2两端时，发现两灯均不亮。由此判断（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路6.如图9所示，闭合开关S时，小电灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路7．如图，电源电压不变。闭合电键S，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路8、同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭、电压表示数增大、电流表示数几乎为零。请判断出现该现象的原因可能是（）A.灯泡被短路B.开关断开C.灯丝被烧断D.滑动变阻器被烧断9、如图所示的电路中电源电压为3V，当闭合S后，发现其中一只灯亮，另一只灯不亮，用电压表分别测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是__________；如发现L1、L2均不亮，用电压表测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是_________10、如图所示，某同学在闭合开关S后发现电路不能正常工作，已知电路每次只有一个故障。则下列情况中电路故障可能是：（1）电流表示数为0，电压表示数为电源电压，则故障原因为_________________。（2）电流表、电压表的示数均为0，则故障原因是____。（3）电流表示数正常，电压表示数为0，只有一只灯亮，则故障原因是____11、如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（）A.电源正极与a之间断路B.a、L1、b之间断路C.b、L2、c之间断路D.c与电源负极之间断路12、小明在做电学实验时，按右下图连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表变小、电压表的示数不变。产生这一现象的原因是（）A.灯Ｌ1短路B.灯Ｌ2短路C.灯Ｌ1断路D.灯Ｌ2断路13、在如图所示的电路中，电源电压恒定，电阻R1=R2．当闭合开关时，若发现两个电流示数相等，且均在正常值范围内，则出现的故障是（）A.R1短路B.R1开路C.R2短路D.R2开路14、如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是()A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路15、同学实验中遇到断路时，常常用电压表来检测。某同学连接如图所示的电路，电键闭合后，电灯不亮，安培表无指示。这时用伏特表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明()A．电源接线柱接触不良。B．开关的触片或接线柱接触不良。1L1L2SAVL1L2S第5题图第6题图第7题图第8题图第9题图第10题图图第11题图第12题图第13题图第14题图第15题图051015V0123V2V1L2L1S图甲图乙第23题C．安培表接线柱接触不良...
