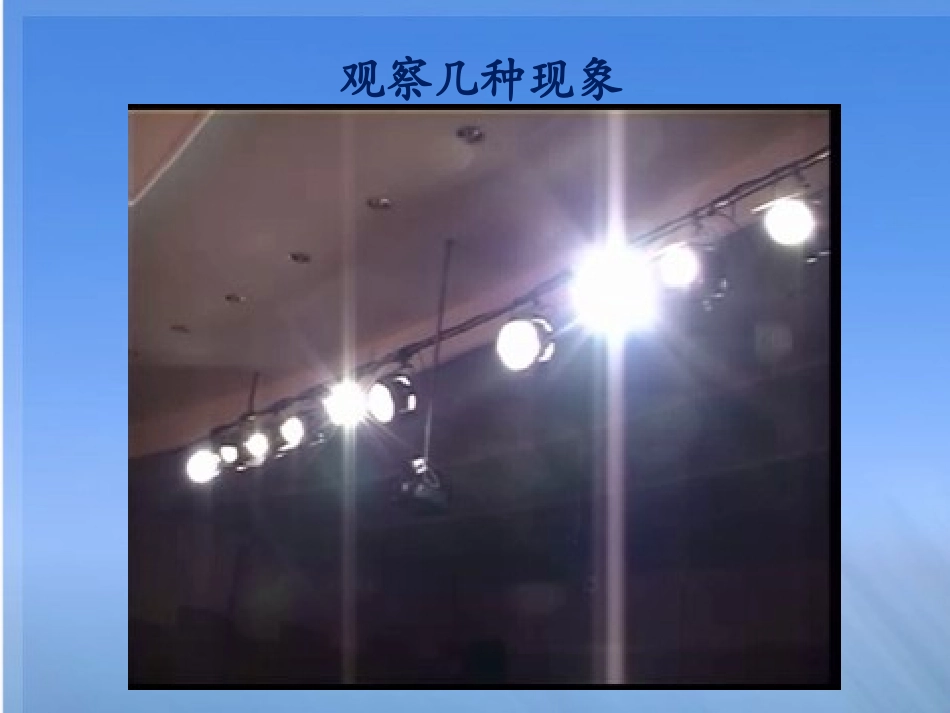

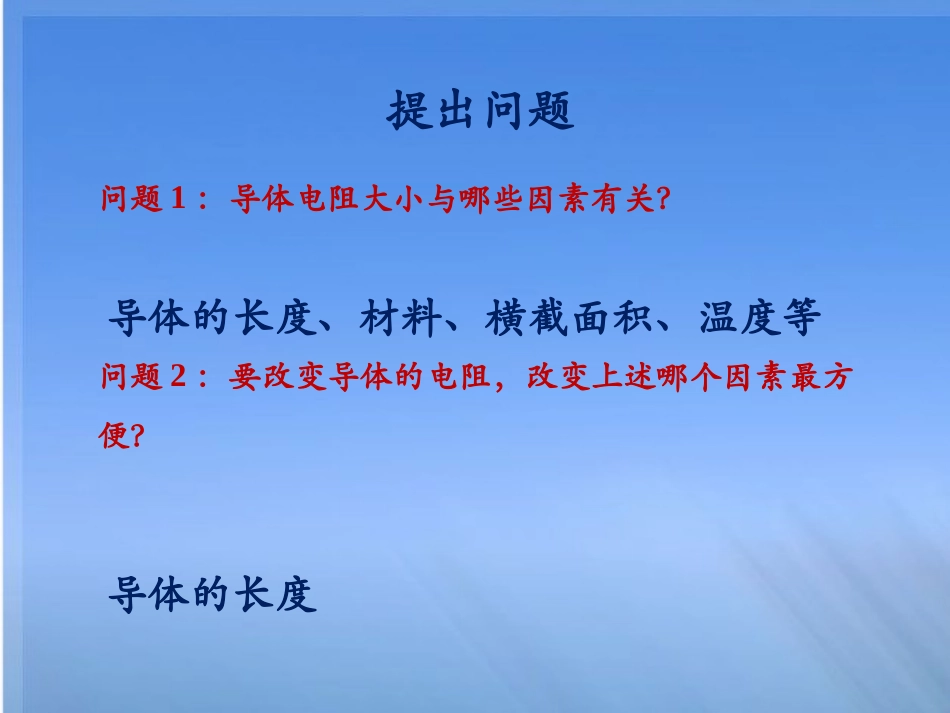

八、变阻器观察几种现象提出问题问题1：导体电阻大小与哪些因素有关？问题2：要改变导体的电阻，改变上述哪个因素最方便？导体的长度、材料、横截面积、温度等导体的长度一、滑动变阻器的构造1、构造滑片P接线柱D接线柱B接线柱C接线柱A金属杆瓷筒支架电阻线圈2、结构示意图3、电路符号PP4、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。MNCABDP二、滑动变阻器的使用序号接线柱电流的路径滑片移动灯亮度变化电流变化123456A、DA、BA、CB、C向右向左不变不变不变不变向左向右变亮变暗变大变小向左向右变亮变暗变大变小C、D向左向右不变不变不变不变向左向右变亮变暗变大变小B、D向左向右变暗变亮变小变大思考将如图所示的滑动变阻器的滑片P向左移动的过程中：（1）当A、D接入电路时，接入电路的电阻值将逐渐_________；（2）当B、C接入电路时，接入电路的电阻值将逐渐_________；（3）当C、D接入电路时，接入电路的电阻为_________；（4）当A、B接入电路时，变阻器成为_________；定值电阻变小变大零滑动变阻器的正确连接方法2、连接“一上一下”两个接线柱1、串联接在电路中注意铭牌上标有什么？其含义是什么？“20Ω1A”是什么意思？20Ω1A变阻器的最大阻值是20Ω，允许通过的最大电流是1A。(否则会烧坏变阻器)规格：如：“50Ω1.5A”、“10Ω2A”最大阻值允许通过的最大电流规格及使用注意事项使用注意事项：在闭合开关之前，应将滑片置于阻值最大端。。滑动变阻器要串联接在电路中，闭合开关前要将滑动变阻器的滑片置于阻值最大的位置,为什么?为了防止闭和合开关时电流过大而烧坏元件。注意关于滑动变阻器使用的几点说明：(1)观察铭牌，例如“20Ω1A”的含义是：(4)滑动变阻器要______接在电路中，闭合开关前要将滑动变阻器的滑片置于阻值_______的位置。(3)滑动变阻器的原理：是通过改变连入电路中电阻线的_______来改变电阻，从而改变电流的。(2)对于实验室常见的滑动变阻器，其正确接法的共同特点是“__________”变阻器的最大阻值是20Ω，允许通过的最大电流是2A。串联最大长度一上一下1、如图所示的甲、乙两种电路是在电源电压不变的情况下，利用滑动变阻器改变小灯泡亮度的是：（）A、甲图B、乙图C、两图都可以D、两图都不能改变灯的亮度A练一练：（甲）（乙）2、如图所示，用滑动变阻器控制灯的亮度，若要求滑片P向C端滑动时灯变亮，则变阻器连入电路中正确的接法是（）A、C接M，D接NB、A接M，B接NC、A接M，D接ND、B接M，D接NC思考滑动变阻器能够改变接入电路中电阻的大小，但不能直接读出接入电路中电阻的阻值。要知道接入电路中电阻值的大小，该怎么办呢？读数方法：指针所指数值乘以倍率后相加三、电阻箱比较异同能读出电阻值不能读出电阻值都可以改变连入电阻，从而改变电路中的电流。相同点跳跃式改变电阻逐渐改变电阻不同点电阻箱滑动变阻器变阻器的应用调光台灯调温电熨斗调速器等油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻，油量表（电流表）的示数。变小变大你学到了什么一、滑动变阻器1、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。2、构造：3、结构示意图：4、元件符号5、连接方法：（1）串联接入电路；（2）连接“一上一下”两个接线柱。6、注意事项：在闭合开关之前，应将滑片置于阻值最大端。二、电阻箱例：图所示的电路，滑动变阻器的滑片P向左移动时，若灯始终发光，则（）。A、灯变亮，电流表示数减小B、灯变亮，电流表示数增大C、灯变暗，电流表示数增大D、灯变暗，电流表示数减小B练一练：
