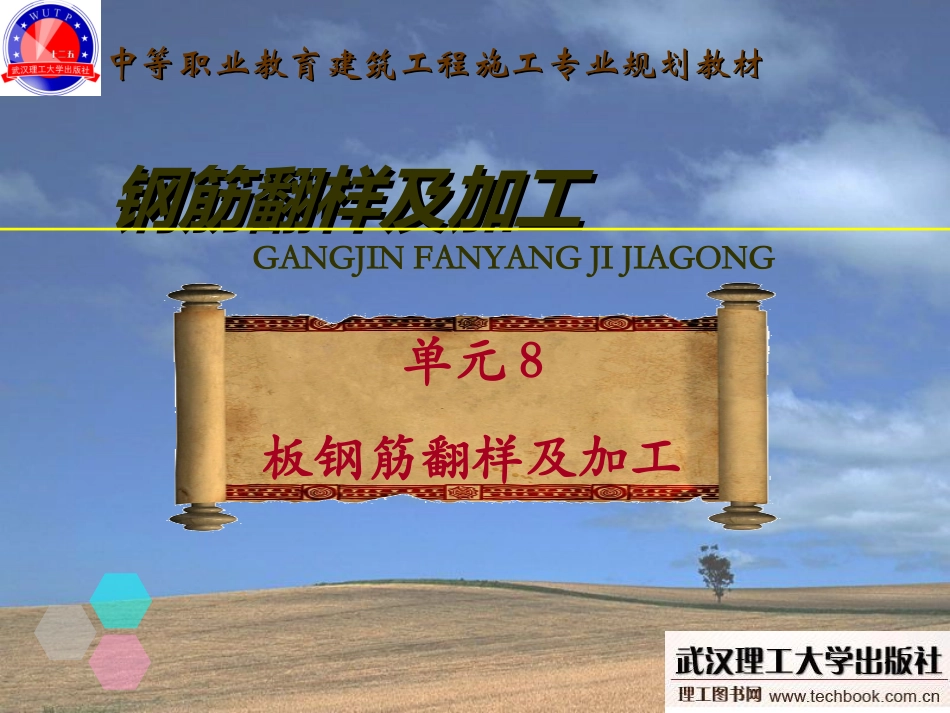

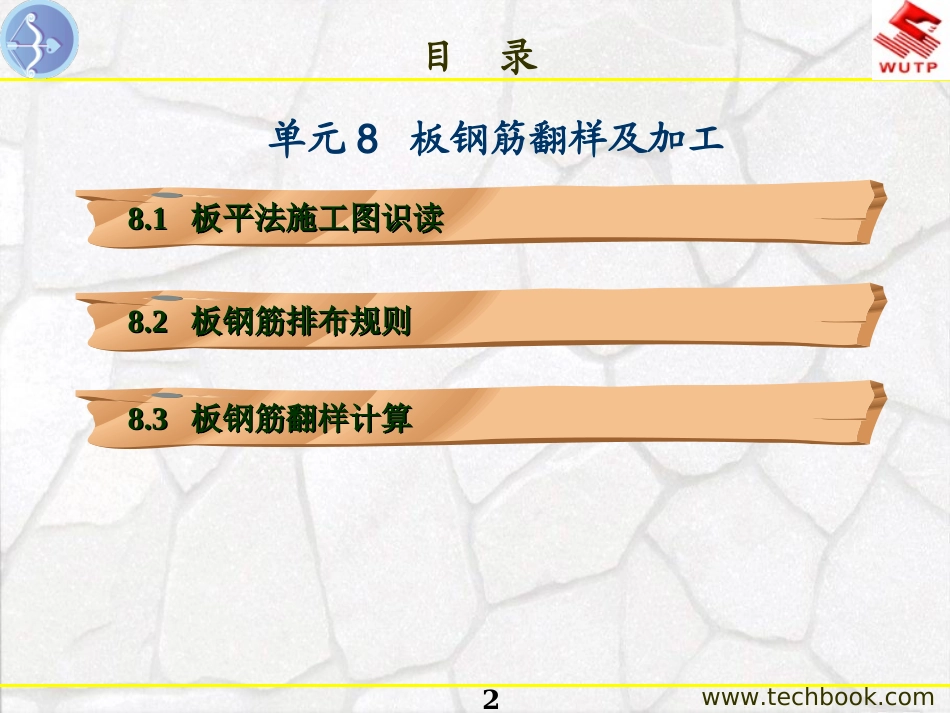

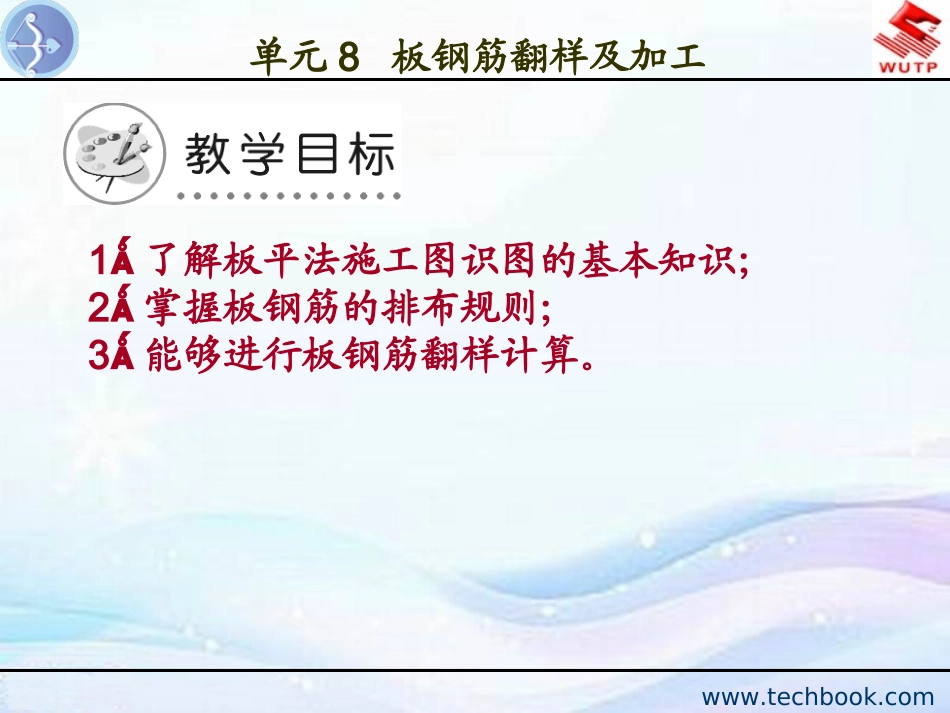

中等职业教育建筑工程施工专业规划教材中等职业教育建筑工程施工专业规划教材钢筋翻样及加工钢筋翻样及加工GANGJINFANYANGJIJIAGONG1单元8板钢筋翻样及加工www.techbook.com.cn28.18.1板平法施工图识读板平法施工图识读单元8板钢筋翻样及加工目录8.28.2板钢筋排布规则板钢筋排布规则8.38.3板钢筋翻样计算板钢筋翻样计算www.techbook.com.cn3单元8板钢筋翻样及加工1了解板平法施工图识图的基本知识；2掌握板钢筋的排布规则；3能够进行板钢筋翻样计算。www.techbook.com.cnwww.techbook.com.cn48.1板平法施工图识读www.techbook.com.cn51.有梁楼盖板的平法施工图表达方法有梁楼盖板是指以梁为支座的楼面板与屋面板。有梁楼盖板的制图规则同样适用于梁板式转换层、剪力墙结构、砌体结构以及有梁地下室的楼面与屋面板平法施工图设计。8.1.1有梁楼盖板的平法识图8.1板平法施工图识读www.techbook.com.cn6楼盖板平法施工图是在楼面板和屋面板的布置上采用平面注写的表达方式。（1）板平面注写方式板块平面注写方式主要包括板块集中标注和板支座原位标注。（2）结构平面的坐标方向①当两向轴网正交布置时，图面从左至右为X向，从下至上为Y向；②当轴网转折时，局部坐标方向顺轴网转折角度做相应转折；③当轴网向心布置时，切向为X向，径向为Y向。8.1板平法施工图识读www.techbook.com.cn72.板块集中标注板块集中标注的内容分为板块编号（见板块编号规定）、板厚贯通纵筋以及当板面标高不同时的标高高差。在板平法施工图中各种类型的板编号应按表8.1进行编写。板类型代号序号楼面板LBXX屋面板WBXX延伸悬挑板YXBXX纯悬挑板XBXX表8.1板块编号8.1板平法施工图识读www.techbook.com.cn8对于普通楼面，两向均以一跨为一板块；对于密肋楼盖，两向主梁（框架梁）均以一跨为一板块（非主梁密肋不计）。所以板块应逐一编号，相同编号的板块可择其一做集中标注，其他仅注写置于圆圈内的板编号以及当楼面标高不同时的标高高差。8.1板平法施工图识读www.techbook.com.cn9（1）厚板注写方式厚板注写为h＝×××(为垂直于板面的厚度)：当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h＝×××/×××；当设计已在图注中统一注明板厚时，此项可不注。8.1板平法施工图识读www.techbook.com.cn10（2）贯通筋注写方式贯通筋注写按板块的下部和上部分别注写（当板块上部不设贯通纵筋时则不注），并以B代表下部，以T代表上部，B&T代表下部与上部；X向贯通纵筋以X开头，Y向贯通纵筋以Y开头，两项贯通纵筋配置相同时则以X&Y开头。当为单向板时，另一项贯通的分布筋可不必注写，而在图中统一注明。当在某些板内配筋有构造钢筋时，则X向以Xc开头、Y向以Yc开头注写。当Y向采用放射配筋时（切向为X向，径向为Y向），设计者应注明配筋间距的度量位置。当板的悬挑部分与跨内板有高差且低于跨内板时，宜将悬挑部分设计为纯悬挑板XB。8.1板平法施工图识读www.techbook.com.cn11（3）板面标高高差的注写方式板面标高高差系指相对于结构层楼面标高的高差，应将其注写在括号内，且有高差则注，无高差不注。8.1板平法施工图识读www.techbook.com.cn12【例8.1】设有一楼面板块注写为：LB5h＝110B：X12@120；Y10@110表示5号楼面板，板厚110mm，板下部配置的贯通纵筋X向为12@120，Y向为10@110；板上部未配置贯通纵筋。如图8.1所示。8.1板平法施工图识读www.techbook.com.cn13图8.1板的注写8.1板平法施工图识读www.techbook.com.cn14【例8.2】设有一延伸悬挑板注写为：YXB2h＝150／100B：Xc&Yc8@200系表示2号延伸悬挑板，板根部厚150mm，端部厚100mm，板下部配置构造钢筋双向均为8@200（上部受力钢筋见板支座原位标注），如图8.2所示。8.1板平法施工图识读www.techbook.com.cn15图8.2板的注写方式8.1板平法施工图识读www.techbook.com.cn16同一标号板块的类型、板厚和贯通纵筋均应相同，但板面标高、跨度、平面形状以及板支座上部非贯通纵筋可以不同，如同一编号板块的平面形状可分为矩形、多边形及其他形状等。施工预算时，应根据其实际平面形状分析计算各板块的混凝土与钢筋用量。8.1板平法施工图识...
