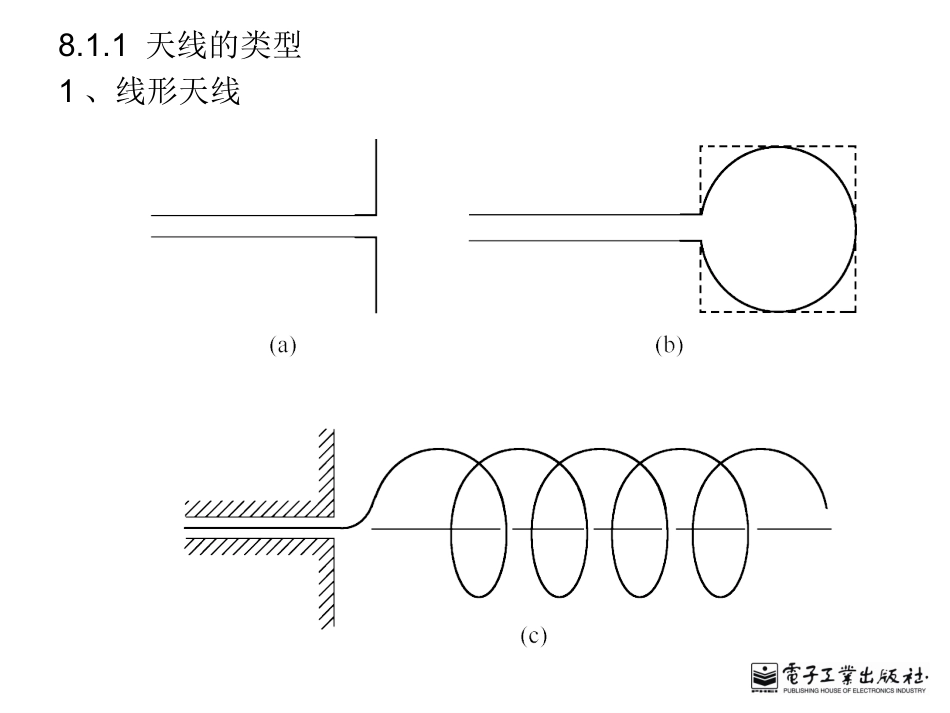

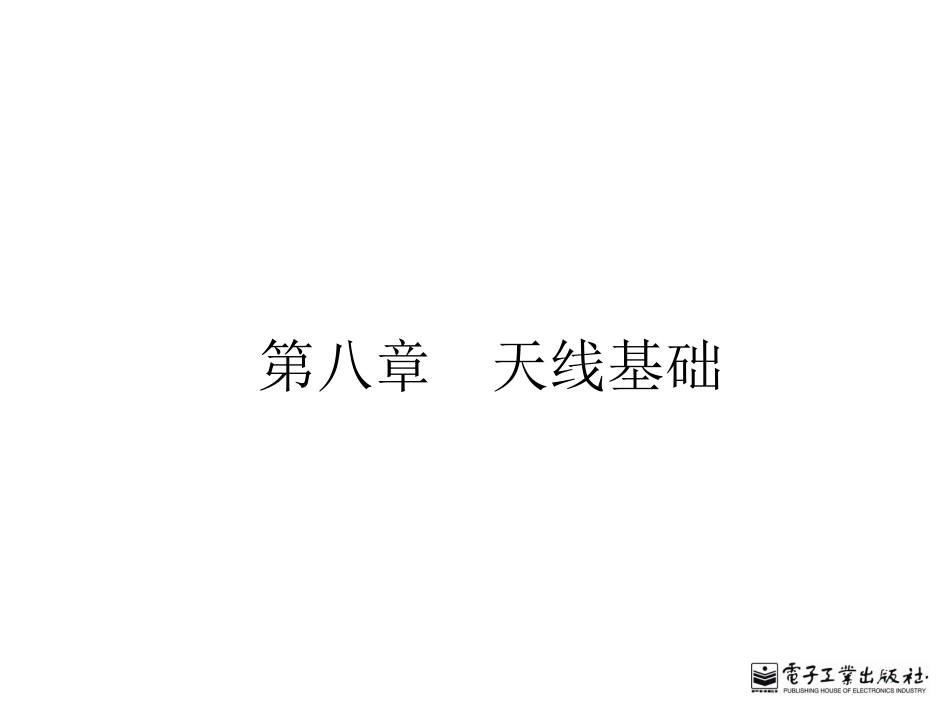

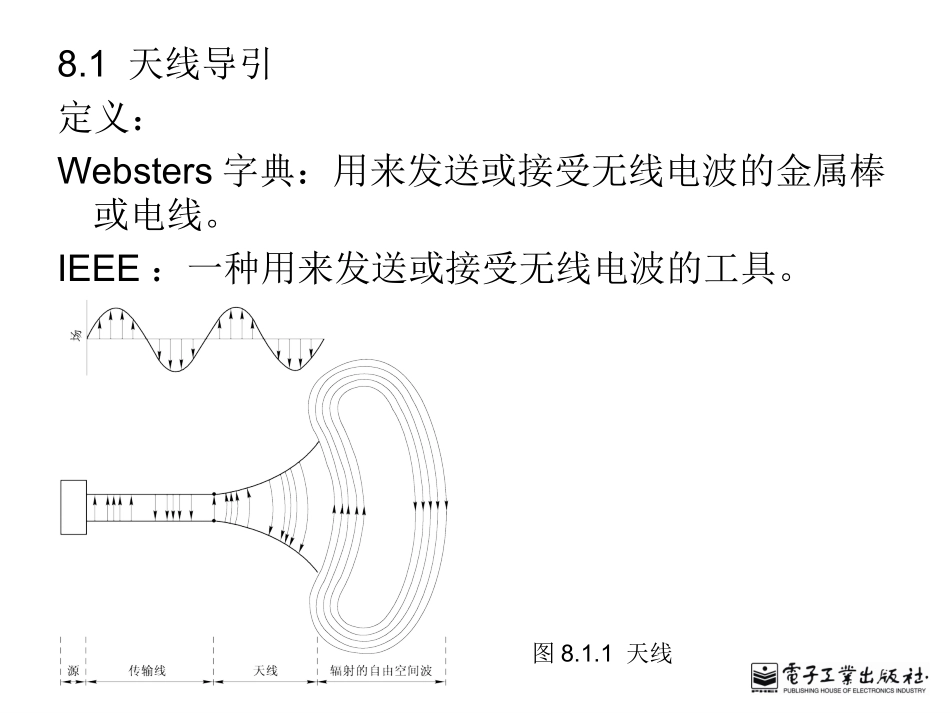

第八章天线基础8.1天线导引定义：Websters字典：用来发送或接受无线电波的金属棒或电线。IEEE：一种用来发送或接受无线电波的工具。图8.1.1天线8.1.1天线的类型1、线形天线2、口径天线3、微带天线4、阵列天线5、反射器天线6、透镜天线8.1.2辐射机理•取一导线，很薄，则电流又可以表示成•则电流公式可写为•假如导线的长度为l,则ZlzIqvzzllzdIdvqqadtdtzzllzdIdvllqlqadtdt•这个公式简单地说明要产生辐射就必须有一个时变的电流或者具有加速度的电荷。我们经常谈到的电流是在时谐状态下的，而电荷往往是讨论其瞬间的情况。为了使电荷产生加速度，必须使导线弯曲或者使其成V形，还可将其表面制成非连续型或使其具有终端。当在时谐条件下振荡时，电荷就会产生周期性的加速度，或者产生时变电流。时域，可以得到如下结论：•1.假如没有电荷运动，就不可能产生电流，也不会有辐射。•2.假如电荷在导线内作匀速运动：a.如果导线是笔直无限长的，就不会有辐射。b.如果导线被弯曲或制成V形，使其具有终点或将其截断，以及将其表面制成非连续型都将产生辐射。•3.假如电荷在瞬时状态下振动，即便导线是笔直的也将产生辐射。8.2电偶极子的辐射•在几何长度远小于波长的线元上载有等幅同相的电流，这就是电偶极子。关于电偶极子产生的电磁场的分析计算，是线形天线工程计算的基础。•设线元上的电流随时间作正弦变化，表示为•如图8.2.1所示，电偶极子沿z轴放置，中心在坐标原点。元的长度为l、横截面积为，故有•则用替换，载流线元在点P产生的矢量位为cosRejtitItIed'zzIVlsIlsJeesd'zIzed'VJ0d'4jkrzlIezreAr•电偶极子•考虑到l<
