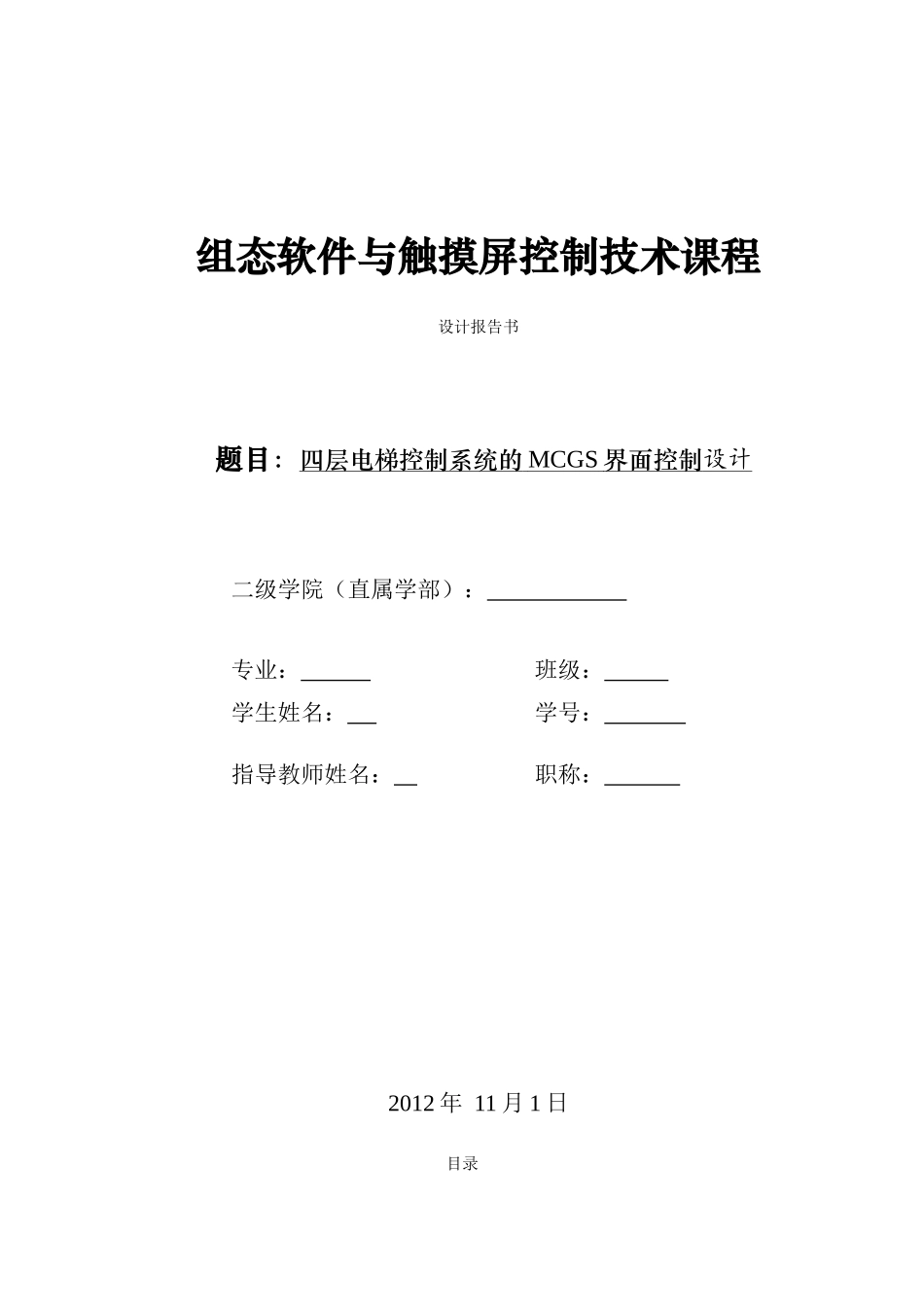

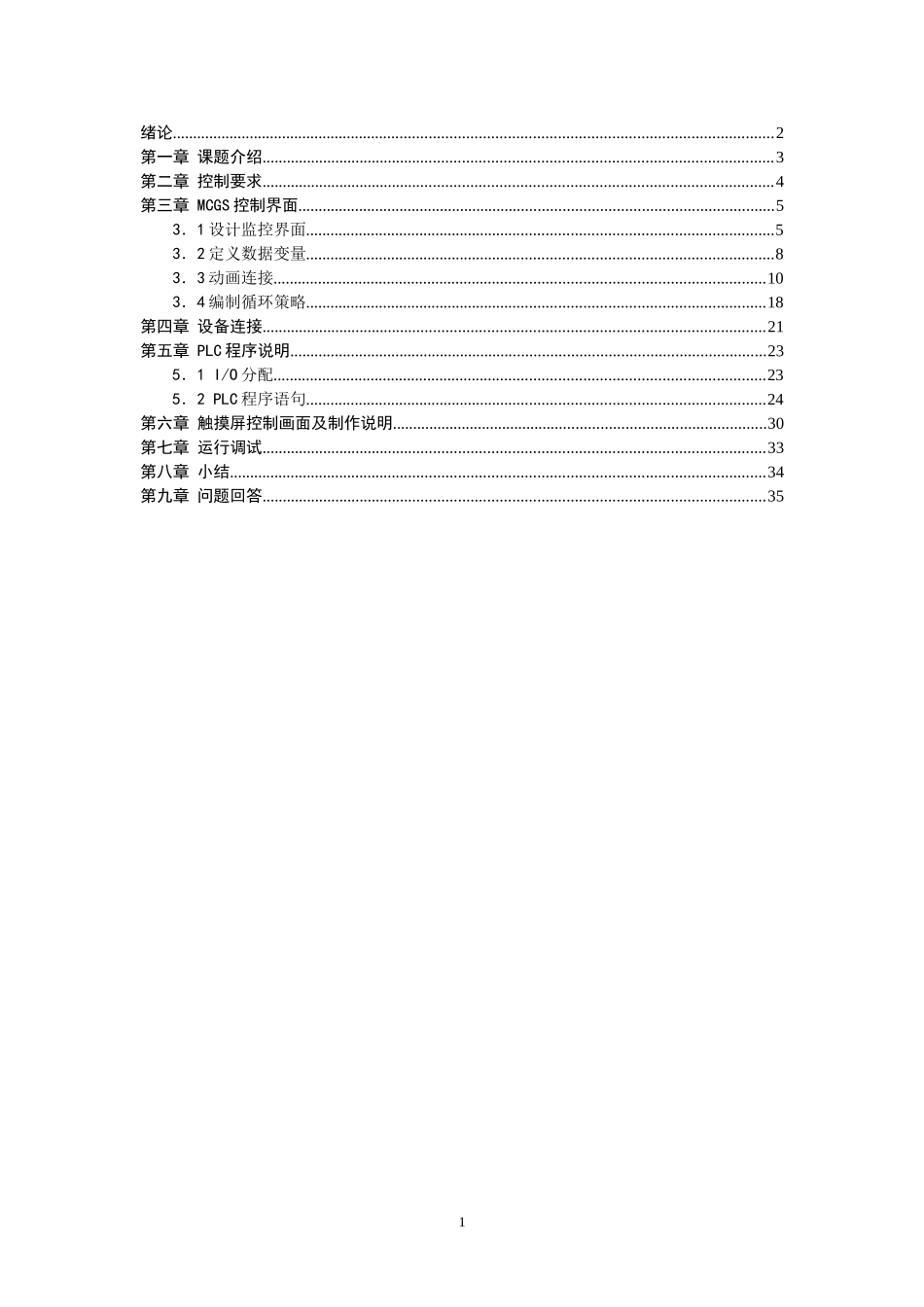

组态软件与触摸屏控制技术课程设计报告书题目：四层电梯控制系统的MCGS界面控制设计二级学院（直属学部）：专业：班级：学生姓名：学号：指导教师姓名：职称：2012年11月1日目录绪论..................................................................................................................................................2第一章课题介绍............................................................................................................................3第二章控制要求............................................................................................................................4第三章MCGS控制界面....................................................................................................................53．1设计监控界面..................................................................................................................53．2定义数据变量..................................................................................................................83．3动画连接........................................................................................................................103．4编制循环策略................................................................................................................18第四章设备连接..........................................................................................................................21第五章PLC程序说明....................................................................................................................235．1I/O分配........................................................................................................................235．2PLC程序语句................................................................................................................24第六章触摸屏控制画面及制作说明...........................................................................................30第七章运行调试..........................................................................................................................33第八章小结..................................................................................................................................34第九章问题回答..........................................................................................................................351绪论20世纪60年代末，为了克服传统继电器的种种应用上的缺点，人们研制出了一种先进的可编程序控制器PLC（ProgrammablelogicController），由于PLC具有优良的技术性能，因此它一问世就很快得到了推广应用。随着微电子技术和计算机技术的迅速发展，PLC在工业控制领域内得到广泛的应用愈加明显。PLC是一种基于数字计算机技术，专为在工业环境下应用而设计的电子控制装置，它采用可编程程序的存储器，用来存储用户指令，通过数字或模拟的输入/输出，完成一系列逻辑、顺序、定时、记数、运算等确定的功能，来控制各种类型的机电一体化设备和生产过程。具体来讲PLC主要具有以下的特点：（1）可靠性高，抗干扰能力强；（2）编程方法简单、直观；（3）体积小、耗能低、重量轻；（4）硬件配套齐全，用户使用方便，适应性强；（5）系统的设计/安装、调试工作量少；（6）维修工作量小、维护方便；（7）接口模块功能强、品种多。2第一章课题介绍PLC在电梯控制上的应用主要体现在它的逻辑开关控制功能。由于PLC具有逻辑运算，计数和定时以及数据输入输出的功能。在电梯控制过程中，各种逻辑开关控制与PLC很好的结合，很好的实现了对电梯的控制。本设计是以三菱广泛应用的整体中型机FX2N-...
