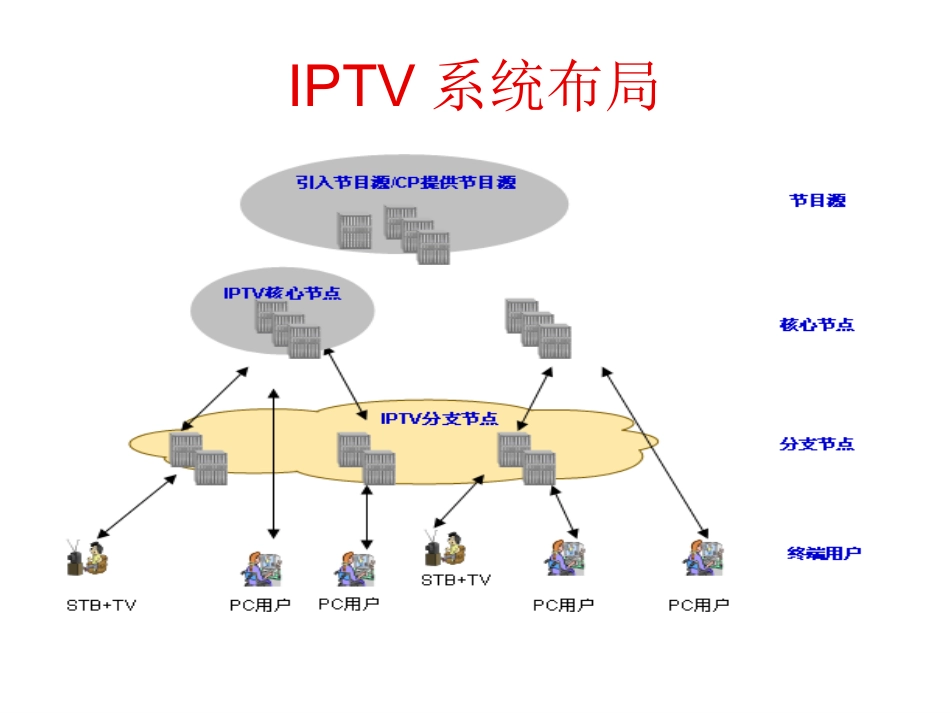

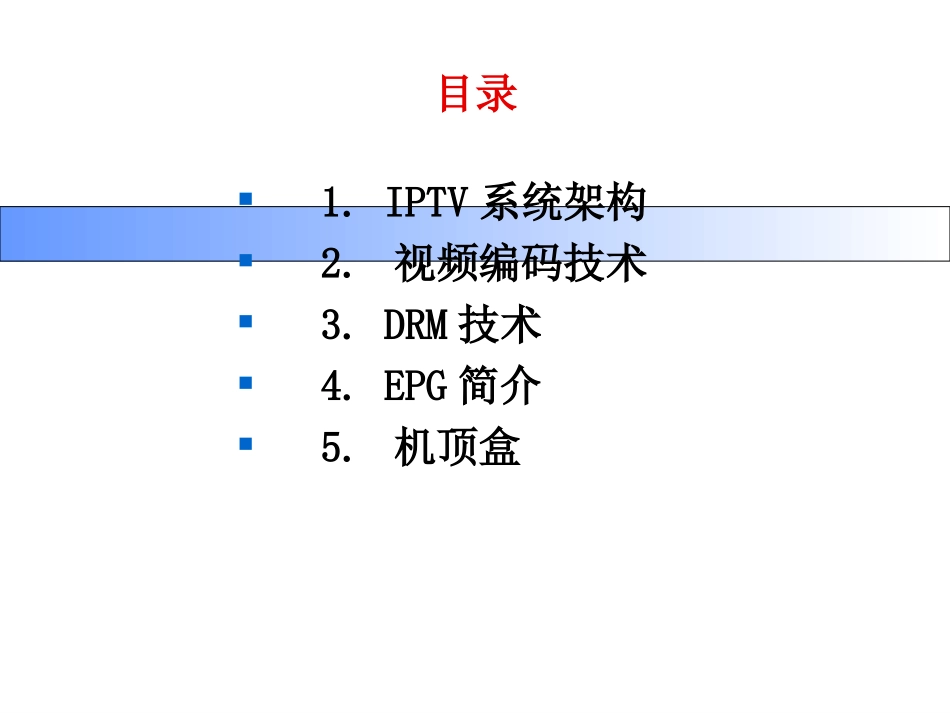

IPTVIPTV系统架构及系统架构及关键技术关键技术目录1.IPTV系统架构2.视频编码技术3.DRM技术4.EPG简介5.机顶盒IPTV系统布局系统架构接入层接入层机顶盒（STB）/TVADSL接入LAN接入电子节目单（EPG）流媒体服务管理WEB、Socket等服务电视直播视频点播视频内容制作和管理后台支撑层后台支撑层业务平台层业务平台层内容分发网络（SDP）网络承载层网络承载层网页浏览游戏其他增值应用用户管理认证授权计费结算第三方接口统计分析DNS数字版权、平台管理EPON接入IPTV核心节点CDN管理服务器Portal服务器网管服务器直播加密服务器授权管理服务器BOSS服务器BOSS接口机流媒体服务器VS8000EPG服务器机顶盒升级服务器头端系统播控前端系统IP网最终用户播控后端系统用户接入流程IP网核心网Portal服务器EPG服务器流媒体服务器3U磁阵边缘节点授权管理服务器CDN管理服务器BOSS服务器机顶盒升级服务器IP网接入网最终用户机顶盒A用户机顶盒开机后，首先访问EPG服务器，发送用户名、密码、EPG版本信息BEPG根据EPG版本信息，判断是否机顶盒需要升级DEPG服务器与Portal服务器通信，查询是否为合法用户，是否推送EPG界面C若机顶盒需要升级，由机顶盒升级服务器提供服务E完成机顶盒业务认证，判断是否为合法用户以及订购信息F2为用户提供直播组播节目F1向机顶盒推送解密密钥H记录用户的消费详细记录G1调度机顶盒到边缘节点G2面向用户提供电播节目直播流程卫星接收机卫星SDI信号实时编码器SDI信号流媒体服务器H.264加密组播流IP网最终用户3U磁阵H.264加密组播流Portal服务器直播加密服务器H.264组播流授权管理服务器A卫星将信号接收下来，通过sdi线缆传入播控系统B播控系统经过调度，将sdi信号接入到实时编码器中C实时编码器将sdi信号转为H.264组播码流，并通过网络设备接入到流媒体服务器中DH.264组播码流在直播加密服务器中，完成直播流加密E授权服务器负责向直播加密服务器提供加密密钥F在Portal服务器中，通过内容管理模块完成对直播频道的发布G流媒体服务器面向用户推送H.264加密组播流实时将数据存入到磁阵中供时移使用点播流程离线编码器Portal服务器流媒体服务器3U磁阵EPG服务器边缘节点CDN管理服务器IP网核心网IP网接入网最终用户A离线编码器将片源压制成264格式,并且发送到流媒体服务器的缓存上B在Portal服务器中，通过内容管理模块完成对点播节目的发布C在EPG服务器中，EPG显示新发布的点播节目D流媒体服务器将点播片源存入磁阵中ECDN管理服务器将点播节目从中心节点流媒体服务器按策略分发到边缘节点F边缘节点接收点播节目，并向用户提供服务目录1.IPTV系统架构2.视频编码技术3.DRM技术4.EPG简介5.机顶盒MPEG2与DVD编码制式一致，产业链成熟，具有丰富的节目源；成熟的编码方式，在广电和家电行业得到大量应用；大量解码芯片支持，STB成本低；带宽占用较大：1.5～6M，存储空间大，互联网上内容较少。MPEG4PART2带宽较小，2.5M左右即可以达到近似DVD效果，处理器资源要求较低；存在多个标准分支，需要考虑相互兼容的问题；将来过渡到H.264（MPEG4PART10）MPEG4PART10（H.264）带宽小，1.5M左右即可以达到近似DVD效果；相同带宽下图像质量最好，但处理器资源要求最高（2－3倍于MPEG4）；产业链趋于成熟，STB成本逐渐降低。WMV9微软的技术支持能力强，但开放性差，必须采用MSWidows系统；大量网上内容；高编码效率，1M左右的带宽可提供DVD视频质量；私有标准，成为国际公开标准VC1、VC9（芯片商对VC1/VC9的态度目前不明朗）。视频编码方式各种编码格式的相关信息标准成熟度典型速率编码效率2Mbps(D1)效果典型应用及结论H.261成熟512Kbps-2Mbps一般VHS)TV广播标准,用于DVD/SDTV/HDTVH.263成熟384Kbps-2Mbps中VHS视频会议和视频电话标准MPEG-4成熟64Kbps-4Mps更高BroadcastLevel目前用于DVD，视频电话，视频会议，VOD，并将用于移动视讯WMV9成熟64Kbps-4Mbps更高>BroadcastLevel用于基于PC的互联网，视频邮件和VOD点播H.26...
