ID表面处理工艺大全VIP免费

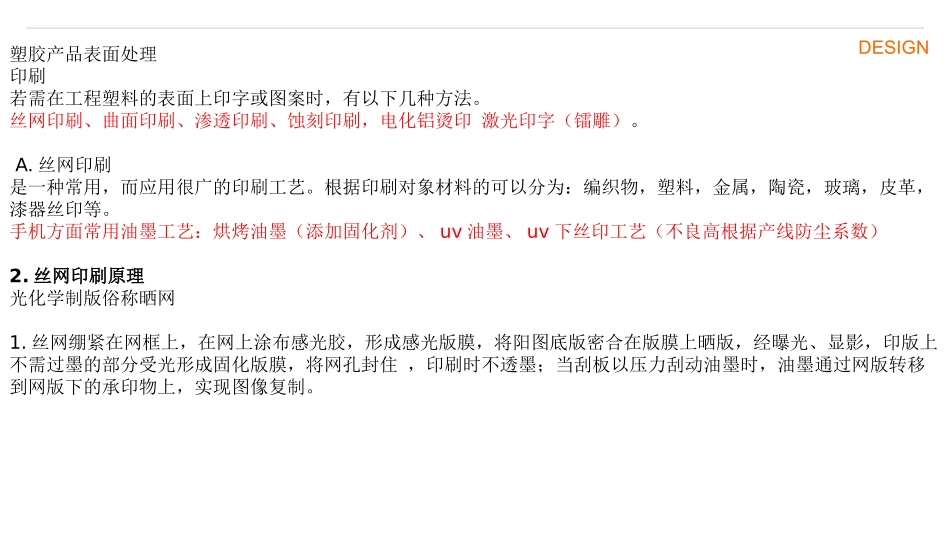

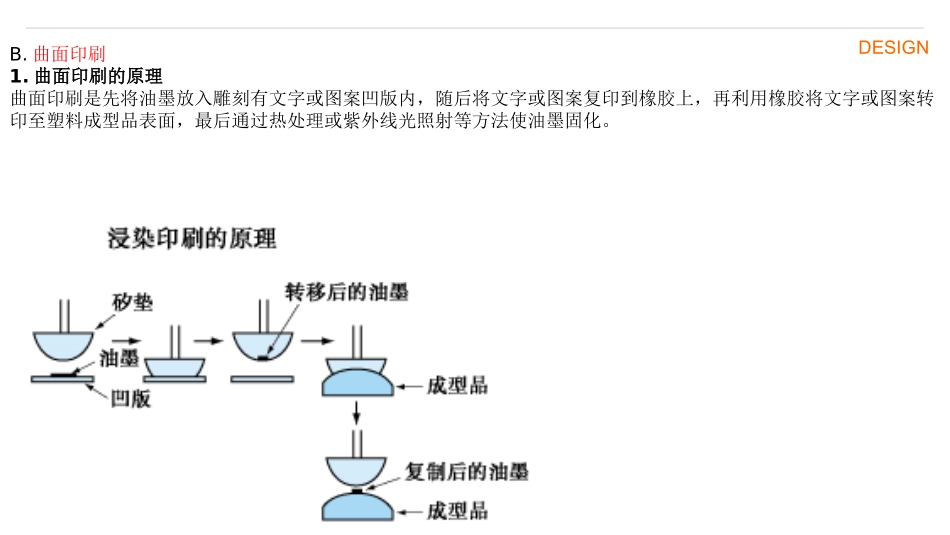

DESIGNID常用表面工艺培训DESIGN塑胶产品表面处理印刷若需在工程塑料的表面上印字或图案时，有以下几种方法。丝网印刷、曲面印刷、渗透印刷、蚀刻印刷，电化铝烫印激光印字（镭雕）。A.丝网印刷是一种常用，而应用很广的印刷工艺。根据印刷对象材料的可以分为：编织物，塑料，金属，陶瓷，玻璃，皮革，漆器丝印等。手机方面常用油墨工艺：烘烤油墨（添加固化剂）、uv油墨、uv下丝印工艺（不良高根据产线防尘系数）2.丝网印刷原理光化学制版俗称晒网1.丝网绷紧在网框上，在网上涂布感光胶，形成感光版膜，将阳图底版密合在版膜上晒版，经曝光、显影，印版上不需过墨的部分受光形成固化版膜，将网孔封住，印刷时不透墨；当刮板以压力刮动油墨时，油墨通过网版转移到网版下的承印物上，实现图像复制。ShanghaiFeixunCommunicationCo.,Ltd.DESIGNB.曲面印刷1.曲面印刷的原理曲面印刷是先将油墨放入雕刻有文字或图案凹版内，随后将文字或图案复印到橡胶上，再利用橡胶将文字或图案转印至塑料成型品表面，最后通过热处理或紫外线光照射等方法使油墨固化。ShanghaiFeixunCommunicationCo.,Ltd.DESIGN曲面印刷工艺：成型品的脱脂成型品的表面处理（必要时）印刷油墨的固化处理涂布过多等后处理（必要时）印刷流程油墨放入凹版内刮去过量的油墨挤压曲面取得油墨将曲面的油墨转印到成型品的表面清洗曲面、版面（必要时）ShanghaiFeixunCommunicationCo.,Ltd.DESIGNC.电化铝烫印1.简介电化铝烫印是利用专用箔，在一定的温度下将文字及图案转印到塑料制品的表面。其优点在于该方法不需要对表面进行处理，使用简单的装置即可进行彩印。此外，还可以印刷出具有金、银等金属光泽的制品。其缺点是印刷品不耐磨损，且树脂与箔的相溶性会影响其的印刷适性。2.电化铝烫印方法适用于成型品形状的电化铝烫印方法有以下二种。模压印：利用热的模版将箔压印在成型品光洁的表面上（平面、曲面），从而得到精美的文字及图案的方法。如图所示，将金属模版放在电热板上加热后使箔转移到成型品的表面。模印所用材料为不因加热而被氧化且热传导性较大的金属材料。标准的模压印条件如下：热板温度：夺钢160～180Duranex180～220压力：0.39～0.58Mpa加压时间：0.6～1.0秒ShanghaiFeixunCommunicationCo.,Ltd.DESIGNShanghaiFeixunCommunicationCo.,Ltd.DESIGND.渗透印刷由于渗透印刷是采用具有升华性能的特殊油墨，使油墨渗透到成型品内部的印刷方法，故比较适用于有耐磨损要求的场合。由于采用的是特殊的油墨，所以在转印方法上没有问题。转印方法可分为直接法及热转印法二种。无任采用何种方法，印刷后通过加热处理使油墨渗透至成型品内部30～50μm。(1)选择油墨升华性油墨与一般油墨不同，且在种类与颜色上均受限制，目前仅有黑、红、黄、蓝四种颜色。但没有白色，请务必注意。ShanghaiFeixunCommunicationCo.,Ltd.DESIGN2.转印方法及工艺象曲面印刷一样，采用普通的油墨及印刷方法。加热后使其冷却，并必须用溶剂清洗表面上过多的油墨。各材料的加热时间如下：夺钢：150、5分钟左右Duranex：150、10分钟左右Fortron．Vectra：无使用范例ShanghaiFeixunCommunicationCo.,Ltd.DESIGNE.转印a）热转印法事先用升华性油墨将图案印刷于特殊的离型纸上，而后再将图案转印到塑料薄膜上，印刷图案在离型纸的印刷时已被确定，这时还可以使用彩印。将离型纸粘贴在印刷表面后，于纸面上加热并适当加压，离型纸上的染料会渗透至成型品的内部。原理是用热力把图案或花纹从胶膜或纸膜转印到工作表面。转印或烫印过程，只需对被印物烫印一次，便可把多种颜色图案转印在胶件上。这样可以减低胶件不良率。ShanghaiFeixunCommunicationCo.,Ltd.DESIGNb)水转印转贴方法:1.将图形剪下，撕去离性膜，浸入温水中2.20秒后发现图案可以在纸面上滑动时，用拖拉方式将图形贴在产品表面。对准位置后用擦胶皮均匀刮掉图形水分，再用干净吸水纸擦干水分3.充分干燥后，喷光油ShanghaiFeixunCommunicationCo.,Ltd.DESIGN2.涂料涂料基本组成１.树脂２.颜料(赋予涂膜颜色)３.溶剂(作溶解用)1.树脂(Resin)将颜料与颜料连接并赋予涂膜光泽与硬度,即...
