CAD绘图基础知识教学课件VIP免费

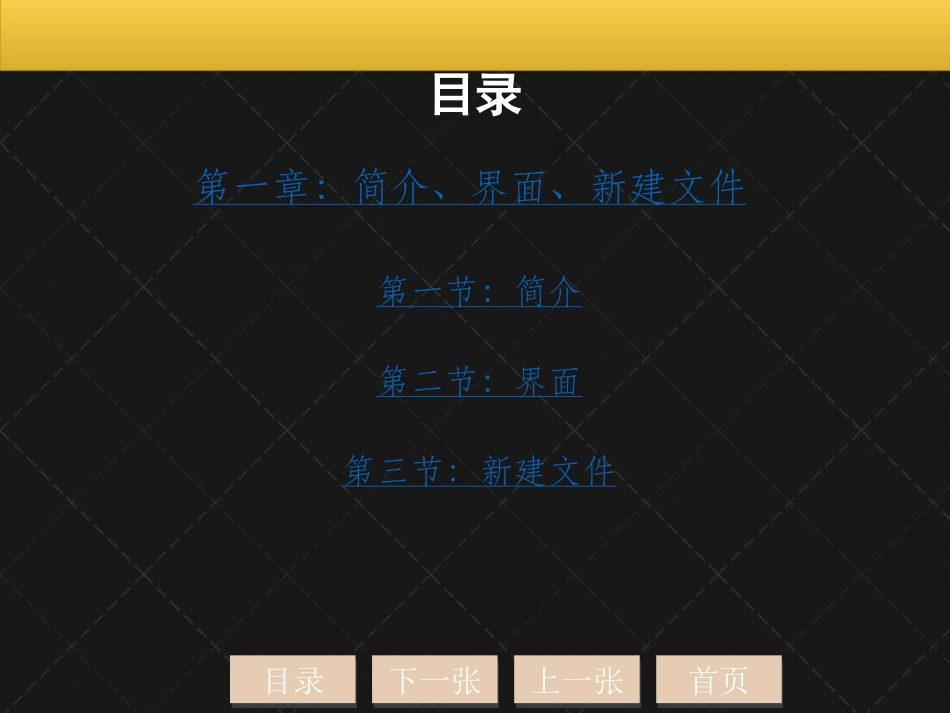

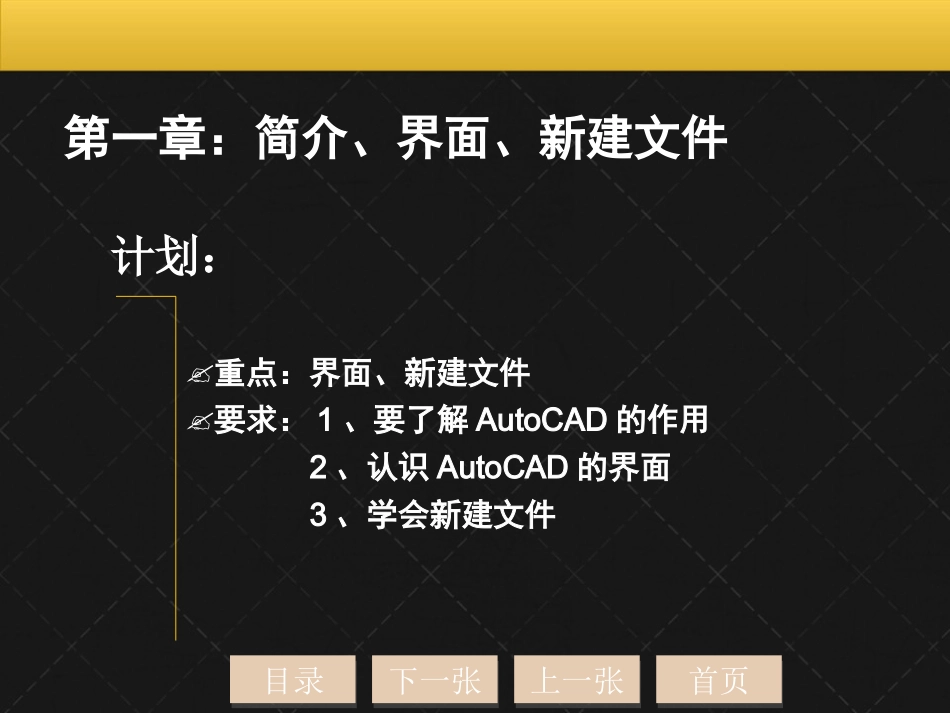

AutoCAD课件目录第一章：简介、界面、新建文件目录目录下一张下一张上一张上一张首页首页第一节：简介第二节：界面第三节：新建文件第一章：简介、界面、新建文件重点：界面、新建文件要求：1、要了解AutoCAD的作用2、认识AutoCAD的界面3、学会新建文件计划：目录目录下一张下一张上一张上一张首页首页第二节AutoCAD界面工具栏：用于快速执行一些常用命令绘图区：用于操作绘图工作区绘图区和布局图纸区之间的转换命令行：用于执行命令和操作命令状态栏：用于设置和显示CAD的绘图状态标题栏：主要用于显示CAD的版本号和当前文件的名字菜单栏：用于执行命令目录目录下一张下一张上一张上一张首页首页1.文件新建2.常用工具栏上的“新建”3.快捷键“Ctrl+N”4.在命令输入“New”命令，回车一、命令执行方法第三节新建文件目录目录下一张下一张上一张上一张首页首页目录第二章：绘图前设置、视图控制、选择对象目录目录下一张下一张上一张上一张首页首页第一节绘图前设置第二节视图控制第三节选择对象第二章：绘图前设置、视图控制、选择对象重点：绘图设置要求：1、学会绘图前设置2、熟练控制视图3、熟练如何选择对象计划：目录目录下一张下一张上一张上一张首页首页位置：格式单位1、长度：设置长度的单位方式和精确度2、角度：设置角度的单位方式和精确度□顺时针:设置角度旋转方向为顺时针方向3、单位：设置使用单位4、方向：设置角度0°度开始方向一、单位设置第一节绘图前设置目录目录下一张下一张上一张上一张首页首页第二节视图控制实时平移：对视图进行平行移动实时缩放：用鼠标拖动对视图进行缩放窗口：放大视图的指定区域上一个：回到上一个视图范围缩放：将文件中的所有对象缩放到视图中全部缩放：将文件中的所有对象和图形界限区或缩放到视图中一、缩放视图执行位置：视图缩放…或“标准工具栏上”目录目录下一张下一张上一张上一张首页首页二、其它控制1、鸟瞰视图执行位置：视图鸟瞰视图作用：可以模拟从天空上向下观察对象2、清除屏幕执行位置：视图清除屏幕作用：可以将视图中的工具栏全部隐藏技巧：Ctrl+0隐藏所有工具栏Ctrl+9隐藏命令行目录目录下一张下一张上一张上一张首页首页三、工具栏的设置1、打开工具栏的方法①视图工具栏②鼠标放在任何工具栏上单击右键2、自定义工具栏方法:（1）打开“视图”“工具栏”（2）选择“工具栏”选项卡（3）点击“新建”，新建一个工具栏（4）在“命令”选项卡中，把要使用的命令拖动到选新的工具栏上目录目录下一张下一张上一张上一张首页首页第三节选择对象一、点选定义：用鼠标点击进行选择对象技巧：按住Shift键点击可以减选对象二、框选定义：用鼠标拖动出选择区进行选择对象分类：1、窗口选择作用：选择选择区框完的对象操作：用鼠标从左向右拖动2、交叉窗口选择作用：选择选择区碰到的对象操作：用鼠标从右向左拖动目录目录下一张下一张上一张上一张首页首页三、快速选择作用：以对象的特点进行选择对象命令位置：直接在屏幕上单击右键选择“快速选择”或工具快速选择四、选择快捷键Ctrl+A选择全部对象Esc取消所有选择对象目录目录下一张下一张上一张上一张首页首页作业：1、写出图形界限的定义2、窗口缩放的作用3、简述全部缩放和范围缩放有什么区别4、简述窗口选择和交叉窗口选择有什么区别目录目录下一张下一张上一张上一张首页首页目录第三章：绘制图形目录目录下一张下一张上一张上一张首页首页第一节绘制线第二节辅助绘图工具作业第三章：绘制图形重点：绘图要求：1、熟练绘图工具2、熟练绘图计划：目录目录下一张下一张上一张上一张首页首页命令：Line或L命令位置：1、绘图直线2、绘图工具栏上的“直线”绘制方法：1、用鼠标在视图中点击绘制2、用鼠标确定方向，在命令行输入长度绘制3、打开状态栏上的正交绘制水平或垂直线条一、直线第一节绘制线目录目录下一张下一张上一张上一张首页首页二、构造线命令：Xline定义：两端无限长的直线绘制方法：直接用鼠标在视图中点击三、射线命令：Ray定义：一端无限长的直线绘制方法：直接用鼠标在视图中点击四、矩形命...
