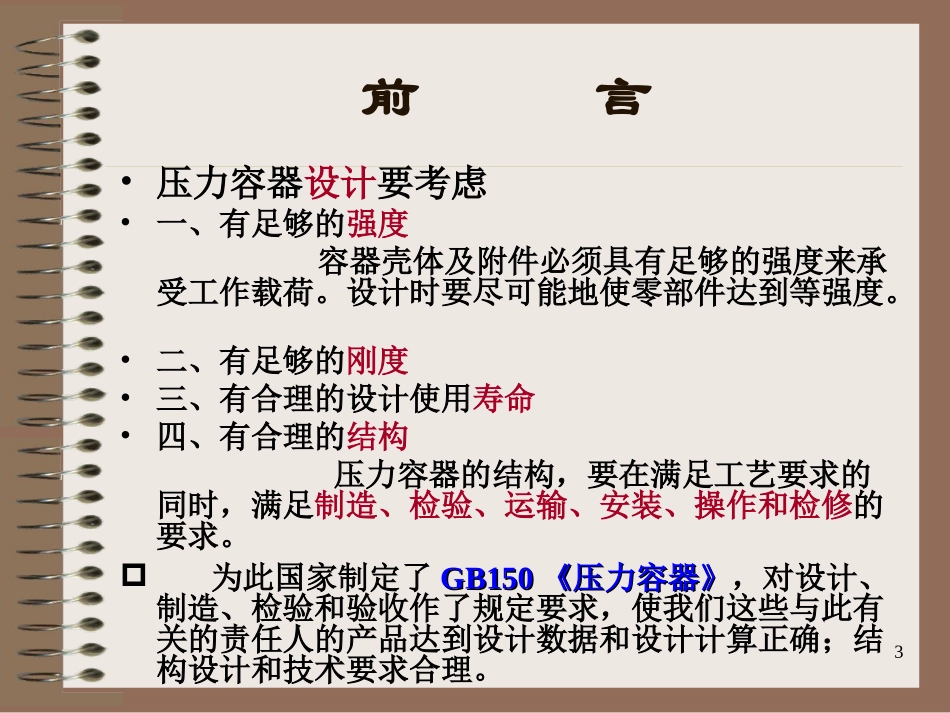

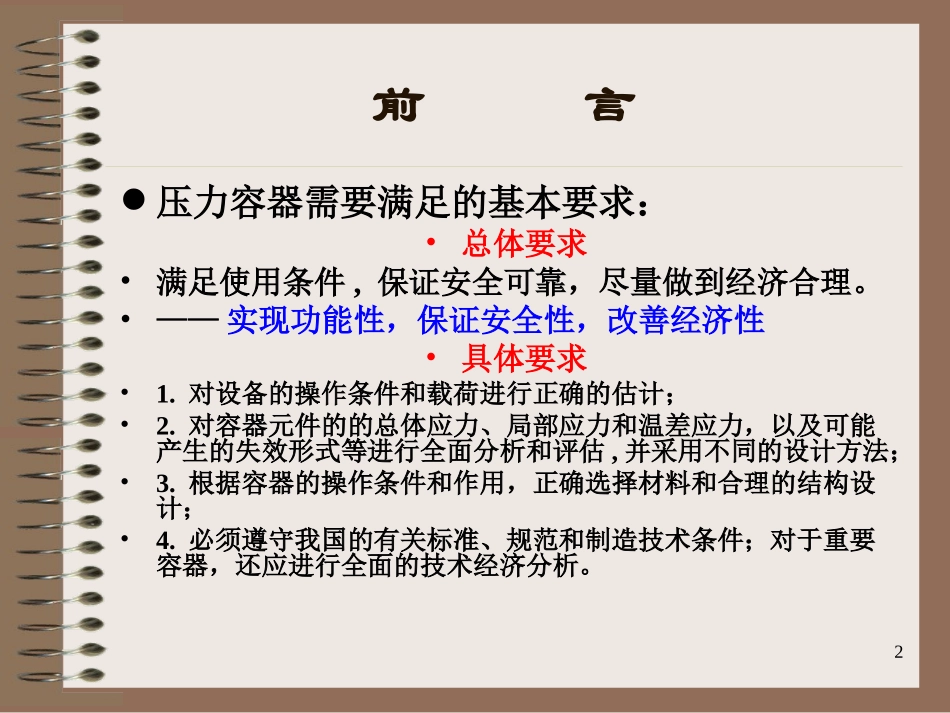

1GB150GB150《《压力容器压力容器》》浙江工程设计有限公司浙江工程设计有限公司童希亚童希亚2前言压力容器需要满足的基本要求：•总体要求•满足使用条件,保证安全可靠，尽量做到经济合理。•——实现功能性，保证安全性，改善经济性•具体要求•1.对设备的操作条件和载荷进行正确的估计；•2.对容器元件的的总体应力、局部应力和温差应力，以及可能产生的失效形式等进行全面分析和评估,并采用不同的设计方法；•3.根据容器的操作条件和作用，正确选择材料和合理的结构设计；•4.必须遵守我国的有关标准、规范和制造技术条件；对于重要容器，还应进行全面的技术经济分析。3前言•压力容器设计要考虑•一、有足够的强度容器壳体及附件必须具有足够的强度来承受工作载荷。设计时要尽可能地使零部件达到等强度。•二、有足够的刚度•三、有合理的设计使用寿命•四、有合理的结构压力容器的结构，要在满足工艺要求的同时，满足制造、检验、运输、安装、操作和检修的要求。为此国家制定了GB150GB150《《压力容器压力容器》》，对设计、制造、检验和验收作了规定要求，使我们这些与此有关的责任人的产品达到设计数据和设计计算正确；结构设计和技术要求合理。4一.压力容器设计主要特点1.压力容器设计一般包括结构设计(选择)、设计计算与材料选择。其中结构是设计计算的基础，即根据各类承压零部件不同的结构、形状,分别进行设计计算。5一.压力容器设计主要特点2.压力容器设计计算一般要解决如下三类问题:2.1强度-在外界压力作用下不允许产生塑性(永久)变形,是涉及安全的主要问题,如筒体、封头等；2.2刚性-在外力作用（制造、运输、安装与使用）下产生不允许的弹性变形，如法兰（密封）、管板等；2.3稳定性-在外力作用下防止突然失去原有形状的稳定性，如外压及真空容器。6二.压力容器制造的主要特点1.依各类承压零部件不同的结构、形状,采用不同加工方法分别制造,然后通过多种方法(焊接、法兰螺栓、螺纹)连接在一起,构成一台完整的容器,其中焊接是主要方法。7二.压力容器制造的主要特点2.在制造的全过程中要采用多种冷、热加工方法,其中热加工(焊接、热处理、热成形)以其技术的复杂性、质量要求的多样性以及质量检验的难度，成为影响产品安全运行的关键。8三.压力容器产品质量的主要特点压力容器产品的质量主要是安全要求，而非性能要求，因此采取严格的市场准入(单位、人员)制度，以及全过程(设计、制造、使用)质量控制区。9四.《特种设备安全监察条例》按《特种设备安全监察条例》中华人民共和国国务院令第549号第九十九条：•（一）锅炉，是指利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，并对外输出热能的设备，其范围规定为容积大于或者等于30L的承压蒸汽锅炉；出口水压大于或者等于0.1MPa（表压），且额定功率大于或者等于0.1MW的承压热水锅炉；有机热载体锅炉。•（二）压力容器（含气瓶），是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压），且压力与容积的乘积大于或者等于2.5MPa·L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器；盛装公称工作压力大于或者等于0.2MPa（表压），且压力与容积的乘积大于或者等于1.0MPa·L的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶；氧舱等。•（三）压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。•（四）电梯，是指动力驱动，利用沿刚性导轨运行的箱体或者沿固定线路运行的梯级（踏步），进行升降或者平行运送人、货物的机电设备，包括载人（货）电梯、自动扶梯、自动人行道等。•（五）起重机械，是指用于垂直升降或者垂直升降并水平移动重物的机电设备，其范围规定为额定起重量大于或者等于0.5t的升降机；额定起重量大于或者等于1t，且提升高度大于或者等于2m的起重机和承重形式固定的电动葫芦等...
