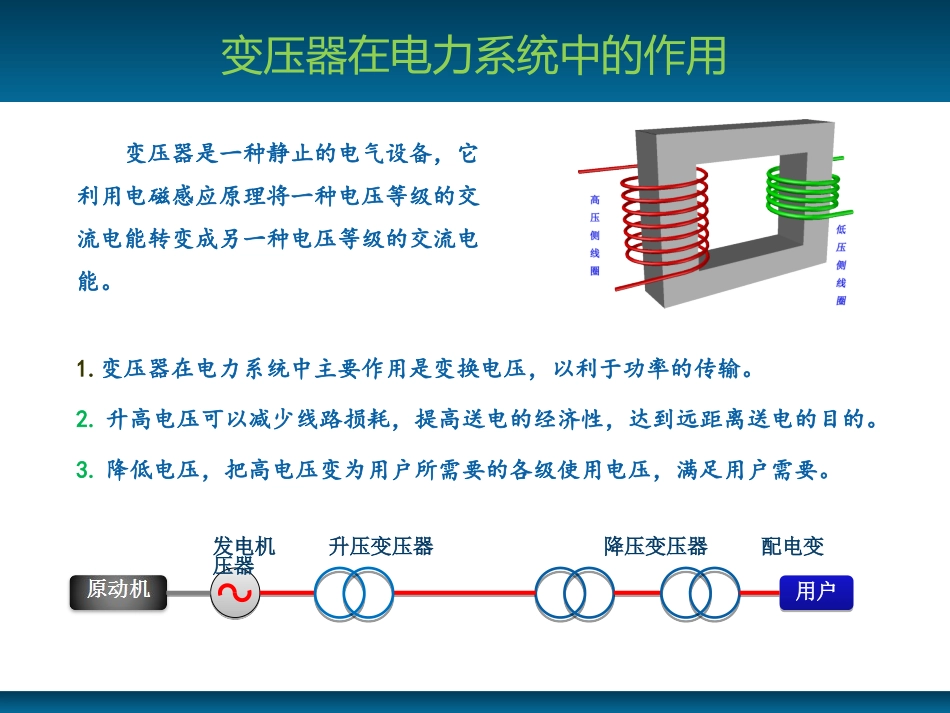

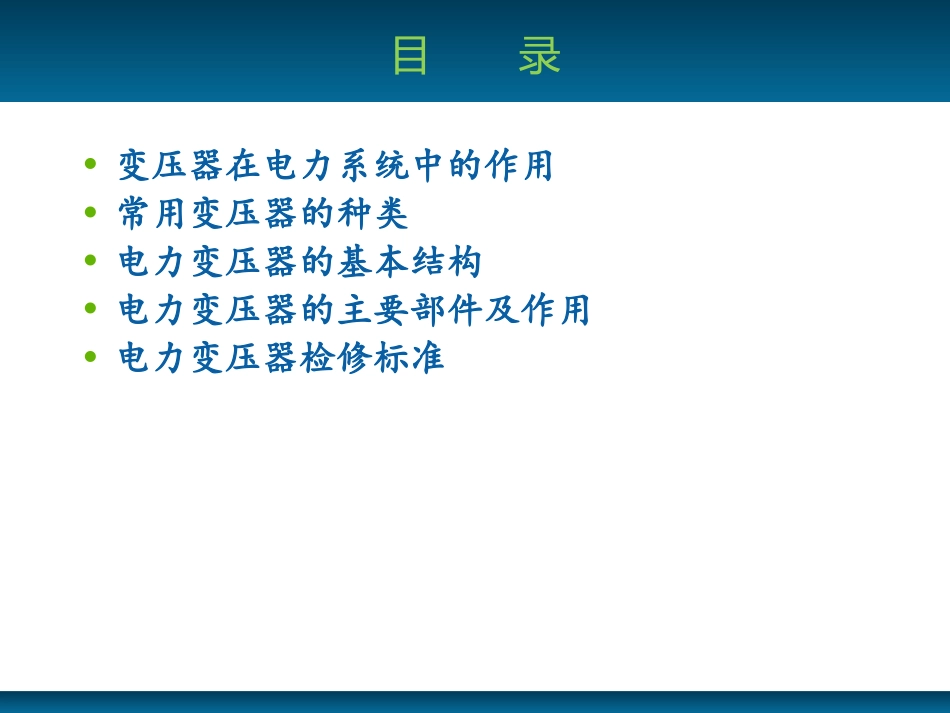

电力变压器的基本结构及主要部件2011年7月目录•变压器在电力系统中的作用•常用变压器的种类•电力变压器的基本结构•电力变压器的主要部件及作用•电力变压器检修标准变压器在电力系统中的作用1.变压器在电力系统中主要作用是变换电压，以利于功率的传输。2.升高电压可以减少线路损耗，提高送电的经济性，达到远距离送电的目的。3.降低电压，把高电压变为用户所需要的各级使用电压，满足用户需要。变压器是一种静止的电气设备，它利用电磁感应原理将一种电压等级的交流电能转变成另一种电压等级的交流电能。用户用户发电机升压变压器降压变压器配电变压器常用变压器的分类（一）•常用变压器的分类A：按相数分：单相变压器：用于单相负荷三相变压器：用于三相系统的升、降电压。单相变压器单相变压器即一次绕组和二次绕组均为单相绕组的变压器。单极性开关电源，指输出为单极性，也就是说只有正负极输出，相比于双极性开关电源有三条输出，分为正负和接地三根线。三相变压器三相变压器常用变压器的分类（二）B：按冷却方式分：干式变压器：依靠空气对流进行冷却。油浸式变压器：依靠油作冷却介质，如油浸自冷、油浸风冷、油浸水冷、强迫油循环风冷等。常用变压器的分类（三）C：按用途分电力变压器：用于输配电系统的升、降电压。仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。试验变压器：能产生所需电压，对电气设备进行试验。特种变压器：如电炉变压器、整流变压器等。常用变压器的分类（四）D：按绕组形式分：双绕组变压器：用于连接电力系统中的两个电压等级。三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。自耦变电压：用于连接不同电压的电力系统。也可做为普通的升压或降后变压器用。各种变压器图片试验变压器试验变压器三相三绕组变压器三相三绕组变压器大型整流变大型整流变特殊类型变压器电压互感器钳形电流表交流电焊机电流互感器电力变压器的基本结构变压器（油浸式）器身铁芯绕组引线（包括调压装置、引线夹件等）绝缘附件（包括油枕、油门闸阀等）油箱本体油箱冷却装置（包括散热器、风扇、油泵等）保护装置（包括防爆阀、气体继电器、测温元件、呼吸器等）出线装置（包括套管等）电力变压器的基本结构图变压器的主要部件--铁芯1.铁芯铁芯是变压器最基本的组成部件之一，是变压器的磁路部分，变压器的一、二次绕组都在铁芯上，为提高磁路导磁系数和降低铁芯内涡流损耗，铁芯通常用0.35毫米，表面绝缘的硅钢片制成。铁芯分铁芯柱和铁轭两部分，铁芯柱上套绕组，铁轭将铁芯连接起来，使之形成闭合磁路。为防止运行中变压器铁芯、夹件、压圈等金属部件感应悬浮电位过高而造成放电，这些部件均需单点接地。为了方便试验和故障查找，大型变压器一般将铁芯和夹件分别通过两个套管引出接地。变压器的主要部件--绕组2.绕组绕组也是变压器的最基本的部件之一。它是变压器的电路部分，一般用绝缘纸包裹的铜线或者铝线绕成。接到高压电网的绕组为高压绕组，接到低压电网的绕组为低压绕组。大型电力变压器采用同心式绕组。它是将高、低压绕组同心地套在铁芯柱上。通常低压绕组靠近铁芯，高压绕组在外侧。这主要是从绝缘要求容易满足和便于引出高压分接开关来考虑的。变压器高压绕组常采用连续式结构，绕组的盘(饼)和盘(饼)之间有横向油道，起绝缘、冷却、散热作用。变压器的主要部件--绝缘材料3.绝缘材料及结构变压器的绝缘材料主要是电瓷、电工层压木板及绝缘纸板。变压器绝缘结构分为外绝缘和内绝缘两种：外绝缘指的是油箱外部的绝缘，主要是一次、二次绕组引出线的瓷套管，它构成了相与相之间和相对地的绝缘；内绝缘指的是油箱内部的绝缘，主要是绕组绝缘和内部引线的绝缘以及分接开关的绝缘等。绕组绝缘又可分为主绝缘和纵绝缘两种。主绝缘指的是绕组与绕组之间、绕组与铁心及油箱之间的绝缘；纵绝缘指的是同一绕组匝间以及层间的绝缘。电工层压木板绝缘纸板电瓷变压器的主要部件--储油柜（1）4.储油柜储油柜也称作油枕，有常规油枕和波纹油枕之分，当变压器油的体积随油温的升降而膨胀或缩小时，油枕就起...
