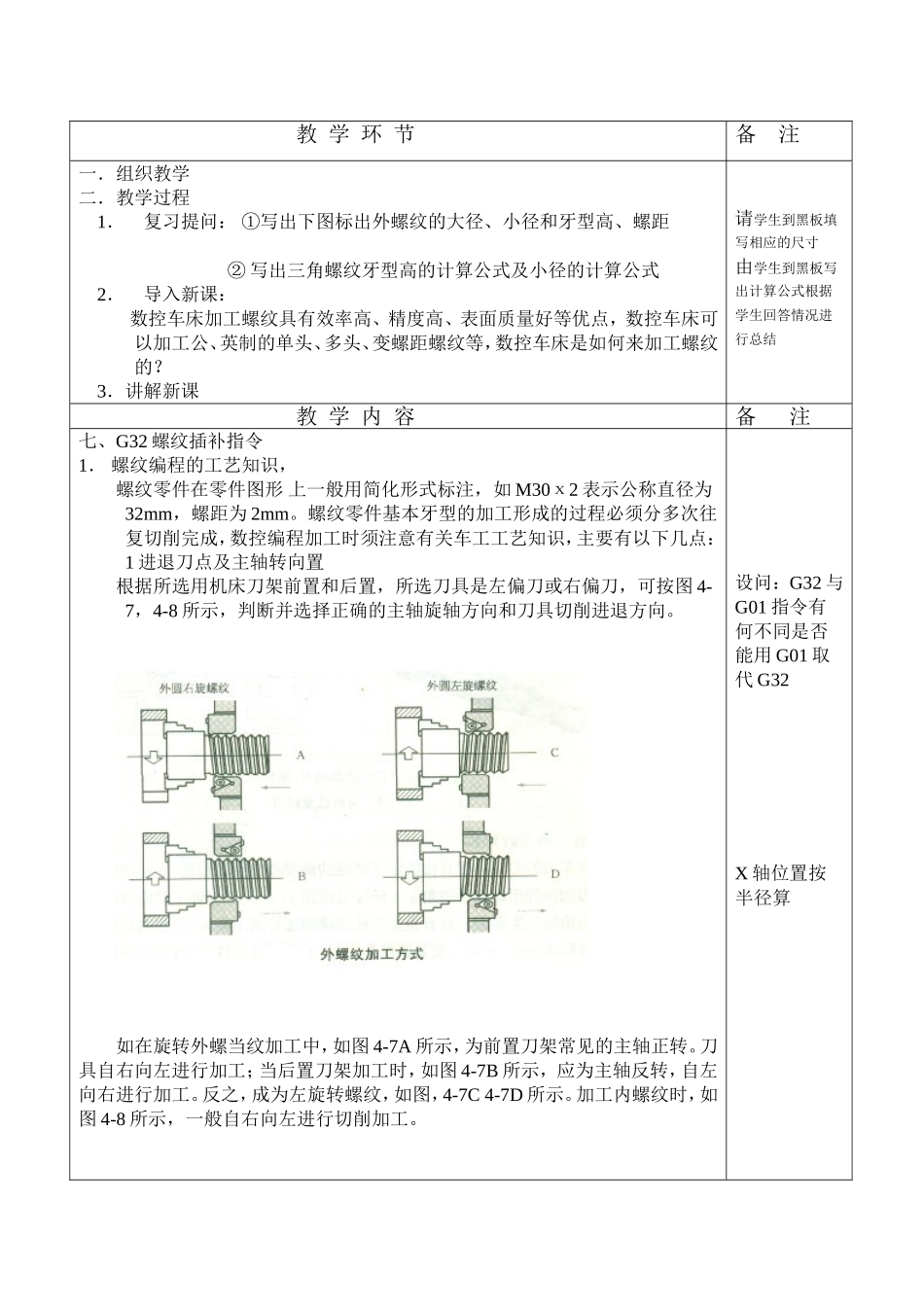

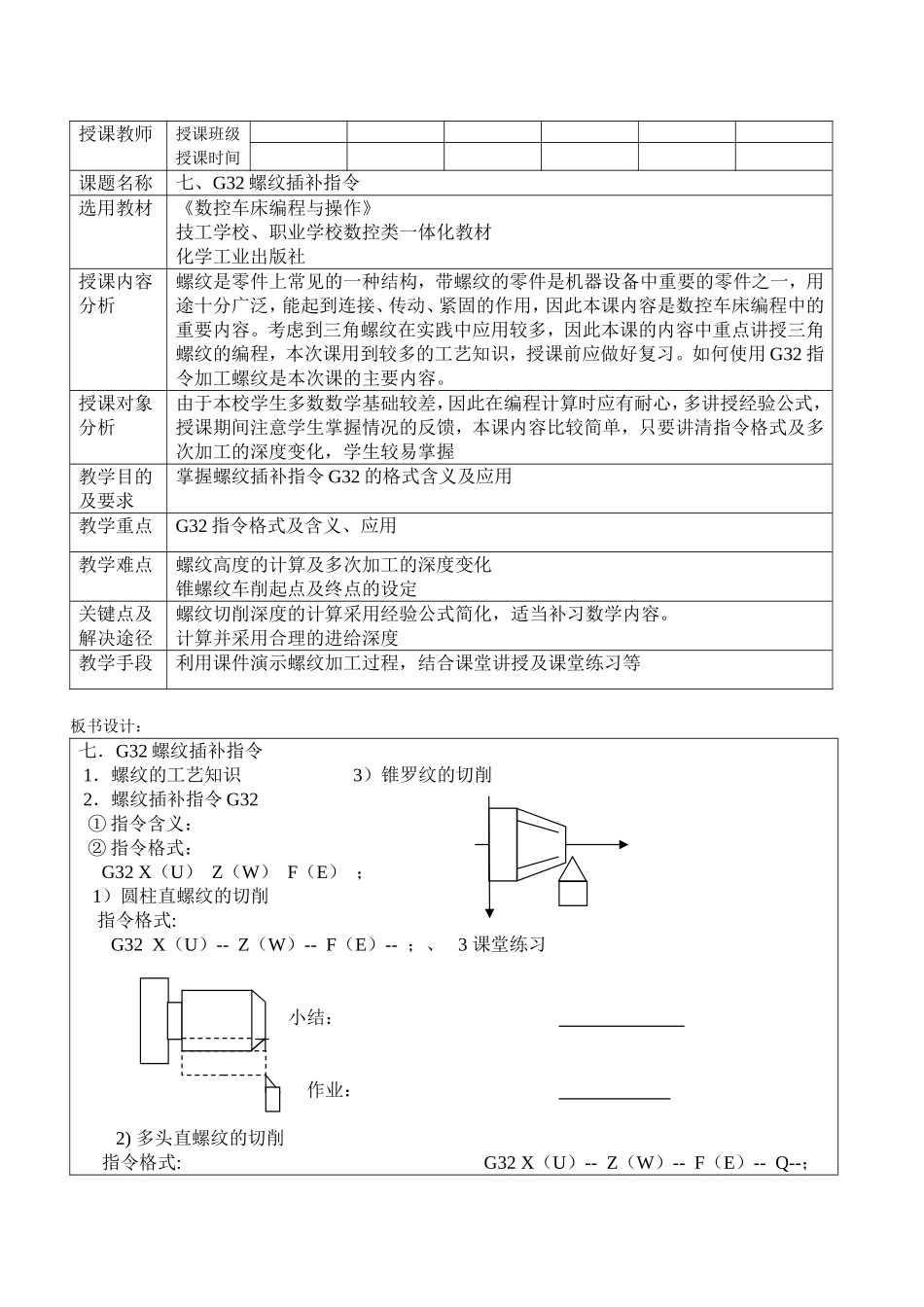

授课教师授课班级授课时间课题名称七、G32螺纹插补指令选用教材《数控车床编程与操作》技工学校、职业学校数控类一体化教材化学工业出版社授课内容分析螺纹是零件上常见的一种结构，带螺纹的零件是机器设备中重要的零件之一，用途十分广泛，能起到连接、传动、紧固的作用，因此本课内容是数控车床编程中的重要内容。考虑到三角螺纹在实践中应用较多，因此本课的内容中重点讲授三角螺纹的编程，本次课用到较多的工艺知识，授课前应做好复习。如何使用G32指令加工螺纹是本次课的主要内容。授课对象分析由于本校学生多数数学基础较差，因此在编程计算时应有耐心，多讲授经验公式，授课期间注意学生掌握情况的反馈，本课内容比较简单，只要讲清指令格式及多次加工的深度变化，学生较易掌握教学目的及要求掌握螺纹插补指令G32的格式含义及应用教学重点G32指令格式及含义、应用教学难点螺纹高度的计算及多次加工的深度变化锥螺纹车削起点及终点的设定关键点及解决途径螺纹切削深度的计算采用经验公式简化，适当补习数学内容。计算并采用合理的进给深度教学手段利用课件演示螺纹加工过程，结合课堂讲授及课堂练习等板书设计：七．G32螺纹插补指令1．螺纹的工艺知识3）锥罗纹的切削2．螺纹插补指令G32①指令含义：②指令格式：G32X（U）Z（W）F（E）；1）圆柱直螺纹的切削指令格式:G32X（U）--Z（W）--F（E）--；、3课堂练习小结：作业：2)多头直螺纹的切削指令格式:G32X（U）--Z（W）--F（E）--Q--；教学环节备注一．组织教学二．教学过程1．复习提问：①写出下图标出外螺纹的大径、小径和牙型高、螺距②写出三角螺纹牙型高的计算公式及小径的计算公式2．导入新课：数控车床加工螺纹具有效率高、精度高、表面质量好等优点，数控车床可以加工公、英制的单头、多头、变螺距螺纹等，数控车床是如何来加工螺纹的？3．讲解新课请学生到黑板填写相应的尺寸由学生到黑板写出计算公式根据学生回答情况进行总结教学内容备注七、G32螺纹插补指令1．螺纹编程的工艺知识，螺纹零件在零件图形上一般用简化形式标注，如M30х2表示公称直径为32mm，螺距为2mm。螺纹零件基本牙型的加工形成的过程必须分多次往复切削完成，数控编程加工时须注意有关车工工艺知识，主要有以下几点：1进退刀点及主轴转向置根据所选用机床刀架前置和后置，所选刀具是左偏刀或右偏刀，可按图4-7，4-8所示，判断并选择正确的主轴旋轴方向和刀具切削进退方向。如在旋转外螺当纹加工中，如图4-7A所示，为前置刀架常见的主轴正转。刀具自右向左进行加工；当后置刀架加工时，如图4-7B所示，应为主轴反转，自左向右进行加工。反之，成为左旋转螺纹，如图，4-7C4-7D所示。加工内螺纹时，如图4-8所示，一般自右向左进行切削加工。设问：G32与G01指令有何不同是否能用G01取代G32X轴位置按半径算2进刀方式1）单向切入法；图4-9a所示，此切入法切削刃承受的弯曲压力小，状态较稳定，成削形状态较为有利，切深较大，侧向进刀时，齿间有足够空间排出切削。用于加工螺距4mm以上的不锈钢等难加工材料的工件或刚低易振动工件的螺纹。2）直进切入法：如图4-9b所示，切削时左右刀刃同时切削，产生的V形铁削作用于切削刃口引起弯曲力较大时要求。切深小，刀刃锋利。适用于一般的螺纹切削，加工螺距4mm以下的螺纹。3进刀次数的确定1）加工余量。螺纹加工分粗加工工序和精加工工序，经多次重复切削完成，一般第一刀切除量可为0.7~1.5mm依次递减，精加工余量0.1mm左右进刀次数根据螺距计算出需切除的总余量来确定。螺纹切削总余量就是螺纹大径尺寸减去小径尺寸，即牙深h的2倍。牙深表示螺纹单位边高度，计算公式：牙深h=0.6495×P（螺距）一般采用直径编程，须换算成直径量。需切除的总余量是：2×0.6495×P=1.299P（螺距）例如M30×2mm螺纹的加工余量=1.299×2=2.598（mm）2编程计算小直径：30-2`598=27`402根据表3-1中进刀量及切削次数，计算每次切削进刀点X坐标值；第一刀X坐标值：30-0.9=X29.1第二刀X坐标值：30-0.9-0.6=X28.5第三刀X坐标值：30-0.9-0.6-0.6=X27.9第四刀X坐标值：30-0.9-0.6-0.6-0.4=X27.5第五刀X坐标值：30-0.9-0.6-0.6-0.1=X27.4...
