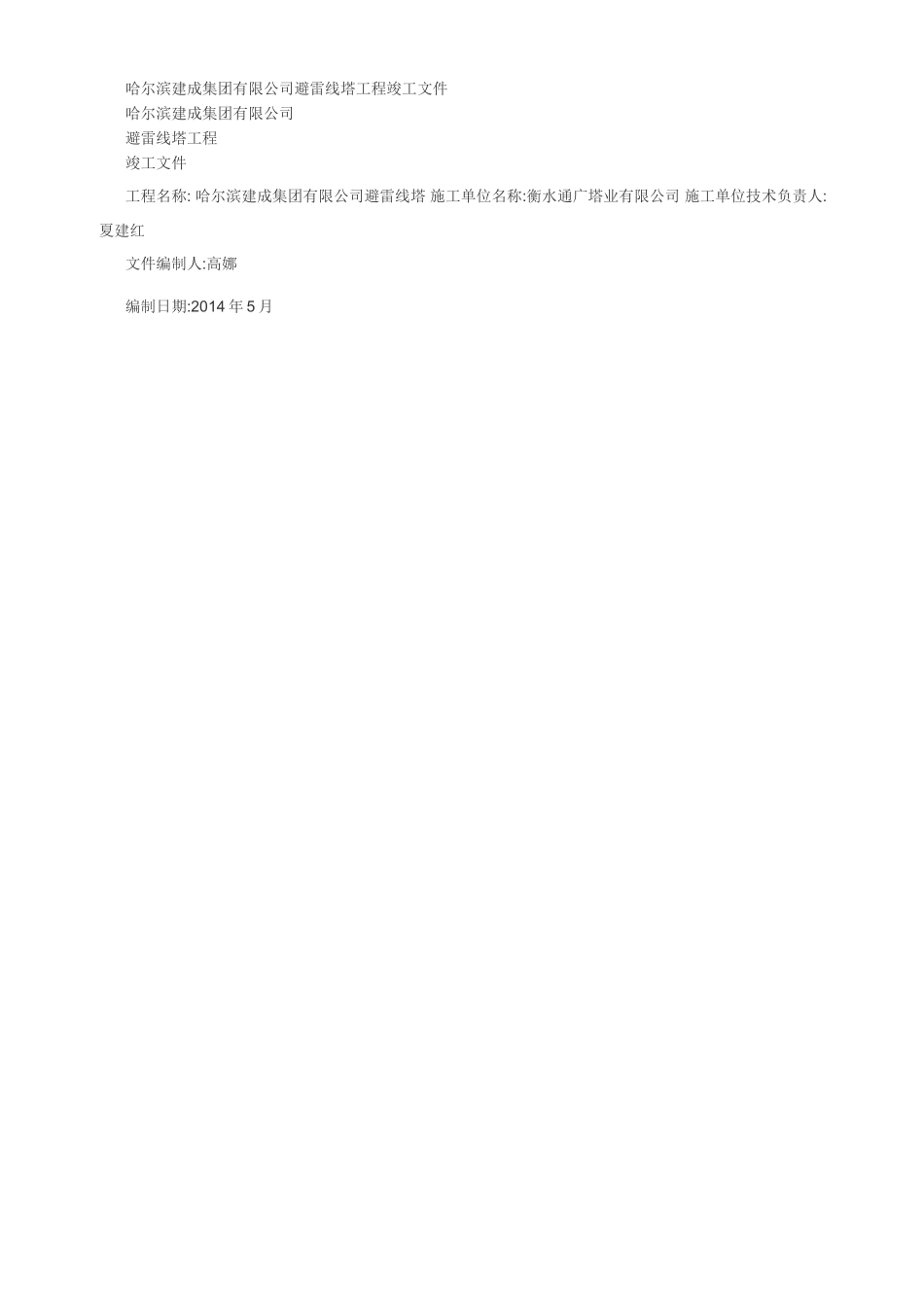

哈尔滨建成集团有限公司避雷线塔工程竣工文件哈尔滨建成集团有限公司避雷线塔工程竣工文件工程名称:哈尔滨建成集团有限公司避雷线塔施工单位名称:衡水通广塔业有限公司施工单位技术负责人:夏建红文件编制人:高娜编制日期:2014年5月施工组织设计方案为制定详细的适合本工程的施工组织设计，根据本工程现在的实际情况，拟定分部分项施工方案：分部可分为：基础复检、主体安装等的安装工作分项可分为：钢结构的加工制作、防腐、运输、安装生产制作程序表为：验证合格安装人员标识记录说明：验证合格标识记录注意事项：（1）在钢（铁）塔出厂运输过程中，仍要对其实行质量保证措施；运到目的地后并组装完毕后，经验收合格后，保护行动才算结束。（2）合格证应标有；产品名称、出厂日期和生产厂家、材质检验部门及检验员、生产检验部门及检验员。1.钢结构加工制作：1.1材料检验钢结构制作与安装需用的钢材,必须由供应部门提供合格证明及有关技术文件。钢结构所用钢材的质量必须严格遵守国家有关的技术标准、规范和设计要求的规定。并按照有关的实验操作规程进行试验，提出准确可靠的数据，确保工程质量。配件、连接材料（焊条、焊剂，普通螺栓等）和涂料均应具有质量合格证。1.2材料矫正钢结构制作工艺中矫正是关键的工序,是确保钢结构制作质量重要环节.对于各种型材,如变形超标,下料前应以矫正。制作钢结构的钢材矫正应用平板机、型钢矫直机矫正和人工矫正，矫正后钢材表面，不应有明显的凹面或损伤，划痕深度不大于0.5mm。人工矫正钢板时，应根据变形情况，确定锤击顺序。1.3放样1.3.1放样前应该核对施工图、熟悉工艺标准、掌握各部件的精确尺寸严格控制尺寸精度；1.3.2度量工具必须经法定计量单位校验；1.3.3放样应以施工图的实际尺寸1：1的大样放出有关的节点，连接尺寸，作为控制号料、剪切、铣刨、钻孔、焊接和组装等的依据。1.3.4放样样板制作：样板应考虑切割、焊接等加工余量。样板上应标记切线、孔径、上下、左右、反正的工作线和加工符号，注明规格、数量及编号，标记应细小清晰。1.3.5放样应在放样平台上进行，平台必须平整稳固。放样平台严禁受外力冲击，以免影响平台的水平度。放样时首先应在平台上弹出垂直交叉基线和中心线，依次放出构件各节点的实样。1.4号料：号料前应详细熟悉样板上的符号和号料的数量。板材号料应号出基准检查线；号孔应号规孔线。号料后应在零件上注明零件的编号、数量、加工方法等，并应根据零件不同的材料统一采用不同颜色标注。号料应依据施工工艺要求预留切割和边缘加工的余量，以及焊接收缩余量。1.5构件下料：型钢构件允许偏差：下料长度允许偏差值单位：mm下料长度允许偏差值单位：mm1.6制孔：表3螺栓孔允许偏差单位：mm1.7材料的拼接材料的拼接应按设计要求进行，当设计未做规定时采取必要的措施，以保证拼接达到与母材相等的强度。每个杆件拼接只准有一处。对于每个节间主材拼接只允许一根，斜材最多只允许二根，焊接时必须熔透，且焊缝等级要求不能低于二级。1.8焊接：1.8.1严禁使用药皮脱落或焊芯生锈的焊条、受潮结块的焊剂。焊丝、焊钉使用前应清除油污、铁锈。1.8.2焊接时应严格遵守以下要求：（1）焊接后边缘30－60mm范围内的铁锈、毛刺污垢等必须清除干净，以减少产生焊接气孔等缺陷的因素。（2）引弧板应与母材材质相同，焊接坡口形式相同，长度应符合标准的规定，使用状态良好、功能齐全的电焊机，选用的焊条需用烘干箱进行烘干。使用手工电弧应满足以下规定：表焊缝尺寸允许偏差单位:mm1.8.3需要弯曲的槽钢和角钢用滚板机滚制，滚制的槽钢和角钢弧度应符合图纸要求，如果弧度有偏差，应进行矫正。1.9组装：1.9.1塔体组装前,应按施工图、施工方案及其下料单,清点和检查加工件的材质、规格、数量和加工质量,并将组件连接接触部位和沿焊缝边缘每边30～60mm范围内的铁锈、毛刺、污垢等清除干净。1.9.2构件的组装应在部件的组装、焊接、矫正后进行,以保证构件组装的精度。1.9.3组装时应进行零件组装的调整定位，以防止过大的外力强行组对，避免构件内产生附加应力、产生疲劳或裂纹等缺陷。1.9.4组装时应防止焊接变形。为了保证焊接...
