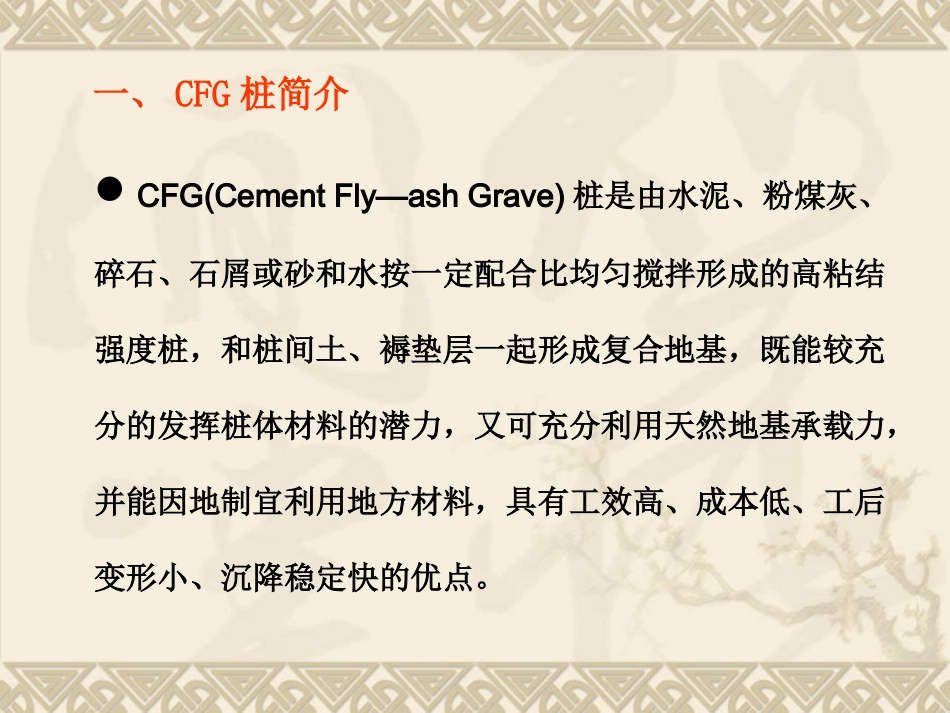

CFG桩施工技术11CFGCFG桩简介桩简介22试桩试桩33施工机械设备施工机械设备44材料和配合比材料和配合比55施工工艺施工工艺66质量控制质量控制77纠正及预防措施纠正及预防措施88碎石垫层施工碎石垫层施工99安全环保措施、文明施工安全环保措施、文明施工目录一、CFG桩简介CFG(CementFly—ashGrave)桩是由水泥、粉煤灰、碎石、石屑或砂和水按一定配合比均匀搅拌形成的高粘结强度桩，和桩间土、褥垫层一起形成复合地基，既能较充分的发挥桩体材料的潜力，又可充分利用天然地基承载力，并能因地制宜利用地方材料，具有工效高、成本低、工后变形小、沉降稳定快的优点。一、CFG桩简介•CFG桩地基处理包括CFG桩身、桩帽（板）、褥垫层几部分组成：桩＋帽＋褥垫层5二、试桩2.1试桩目的：试桩是为了为下一步软基处理工程施工提供技术依据，其中包括：（1）主要设备的适用性、配套设备的型号及数量；（2）根据地质情况初步选定施工工艺和施工顺序的合理性，通过确定施工控制参数及工序时间，相关人员的配备磨合；（3）桩身质量、处理后单桩承载力或地基承载力是否达到设计要求等。三、施工机械设备6机械设备应结合试桩确定的施工方案、机械、人员组合、工期要求进行合理配置；施工CFG桩需要配置长螺旋钻机或振动沉管打桩机、发电机（若采用自发电时用）、砼输送泵，装载机、自卸汽车、挖掘机、小型挖掘机、砼罐车等。四、材料和配合比选用的水泥、粉煤灰、碎石及外加剂等原材料应符合要求及原材料质量验收有关标准，并按规定进行抽检。按设计要求进行室内配合比试验，选定合适的配合比。CFG桩施工工艺框图试桩基线放样桩位放样桩基检测不合格合格合格不合格桩架移动到下一桩位检验退场不合格合格钻机就位提钻拌合检查标高及桩头质量施工准备材料进场复核钻进至设计标高泵压标准试件养护加筋垫层施工五、施工工艺路基CFG桩施工根据施工工艺，可分为“七区段”组织流水施工，分别为：施工准备区、测量放样区、桩基施工区、桩间土清除区、桩头环切区、桩基检测区、桩帽施工区。五、施工工艺1、施工准备区：清除路基范围内原地面表层植被，挖除树根,在部分现场地形起伏较大、横坡较明显区域。在确定CFG桩顶标高时，要结合排水沟高程,确保在CFG桩施工过程中及施工完成后水经过褥垫层过滤后通过CFG桩顶面排至路基两侧排水沟内。基底按设计要求施做路拱，并在路基两侧做好临时排水沟，保证排水通畅不积水。场地平整完毕后，采用压路机碾压，以满足长螺旋钻机自重和抗钻机倾倒的要求。五、施工工艺临时排水沟场地碾压五、施工工艺2、测量放样区：CFG桩的定位从涵洞轴线为中心线向两侧对称布置，每10m一个断面按照按照左中右三个点放出桩位，然后前后左右带线按照设计桩距精确量出每根桩的位置，用白灰线洒出十字网格线并在桩位中心插入木筷确定桩位，再在每个桩位处以木筷为中心用白灰线画圆圈帮助精确定位，测量放样完成后，要对操作手进行要求，按规定路线进行移机，防止破坏桩位标识点。五、施工工艺桩位放样五、施工工艺3、桩基施工区：现场施工过程中技术人员要全程旁站、认真记录，严格按试桩总结各项参数进行现场控制。钻机准确就位后使钻杆垂直对准桩位中心，钻进过程中一般为先慢后快，当钻头到达设计桩长预定标高时根据钻机塔身处标记，确认钻进深度，并及时记录电流值。如遇因地质原因桩长打不到设计长度或桩底岩质与设计不符时，及时联系设计人员，以确定桩长。采用秒表严格控制拔管速度，并如实记录，拔管应连续，混凝土泵送也必须连续，混凝土应灌注至设计CFG桩顶标高以上50cm，先停机再停止泵送混凝土，以保证桩顶混凝土密实。五、施工工艺CFG桩短桩，桩间夹有粗大泥块桩基施工五、施工工艺桩基施工五、施工工艺4、桩间土清除区：混合料龄期达7d后进行桩间土开挖、清理。清理时采用小型挖掘机配合人工进行，现场开挖时指定专人进行现场指挥，施工过程中严禁挖掘机碰撞桩头，以免造成断桩，桩周土采用人工清理干净。五、施工工艺桩间土清除五、施工工艺5、桩头环切区：通过测量挂线确定每根桩的桩顶设计标高，并在桩头用红油漆或墨线进行标识。桩头破除采用环切工艺以尽量减小对桩头的...
