MCA系列电梯故障检测说明VIP免费

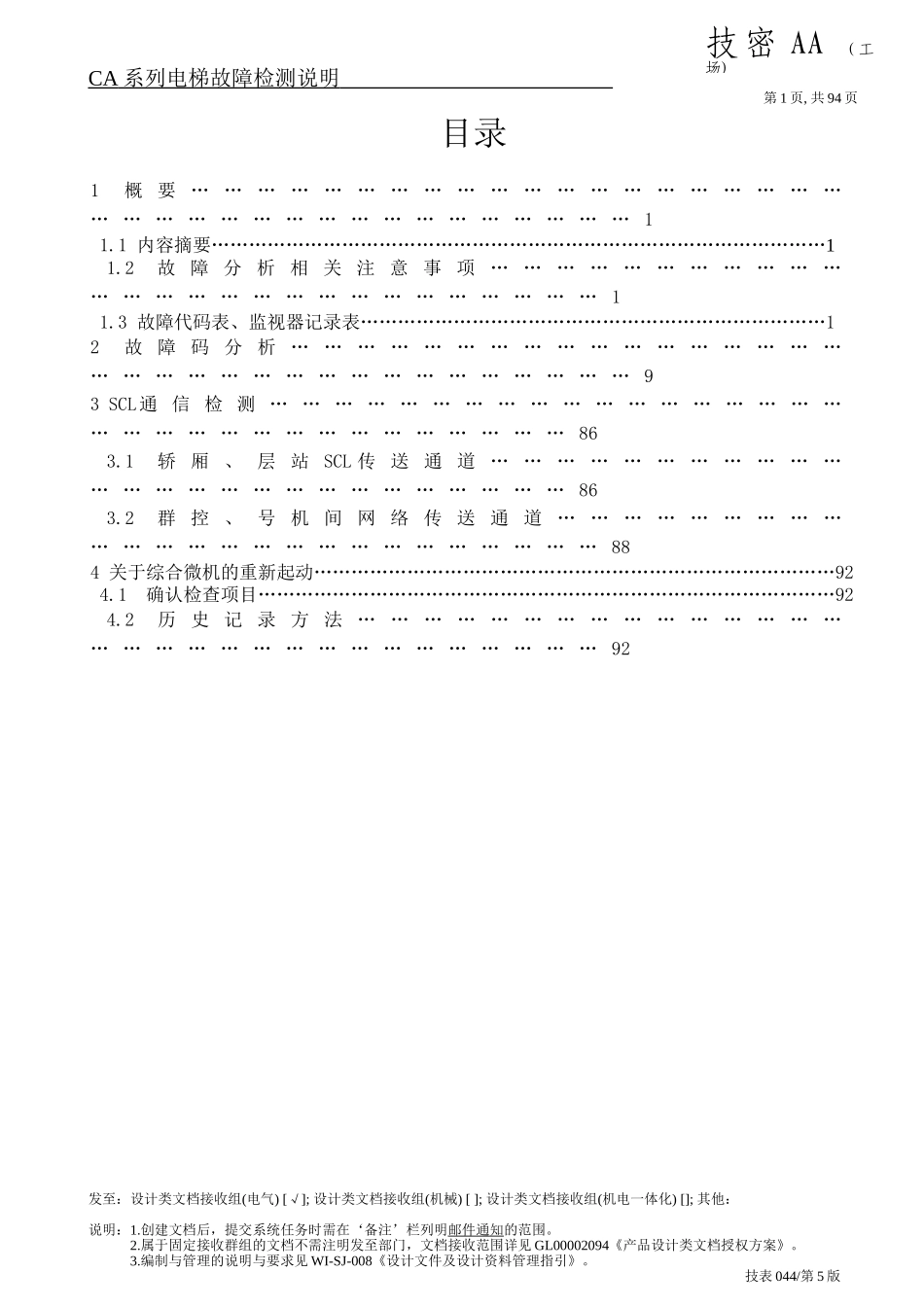

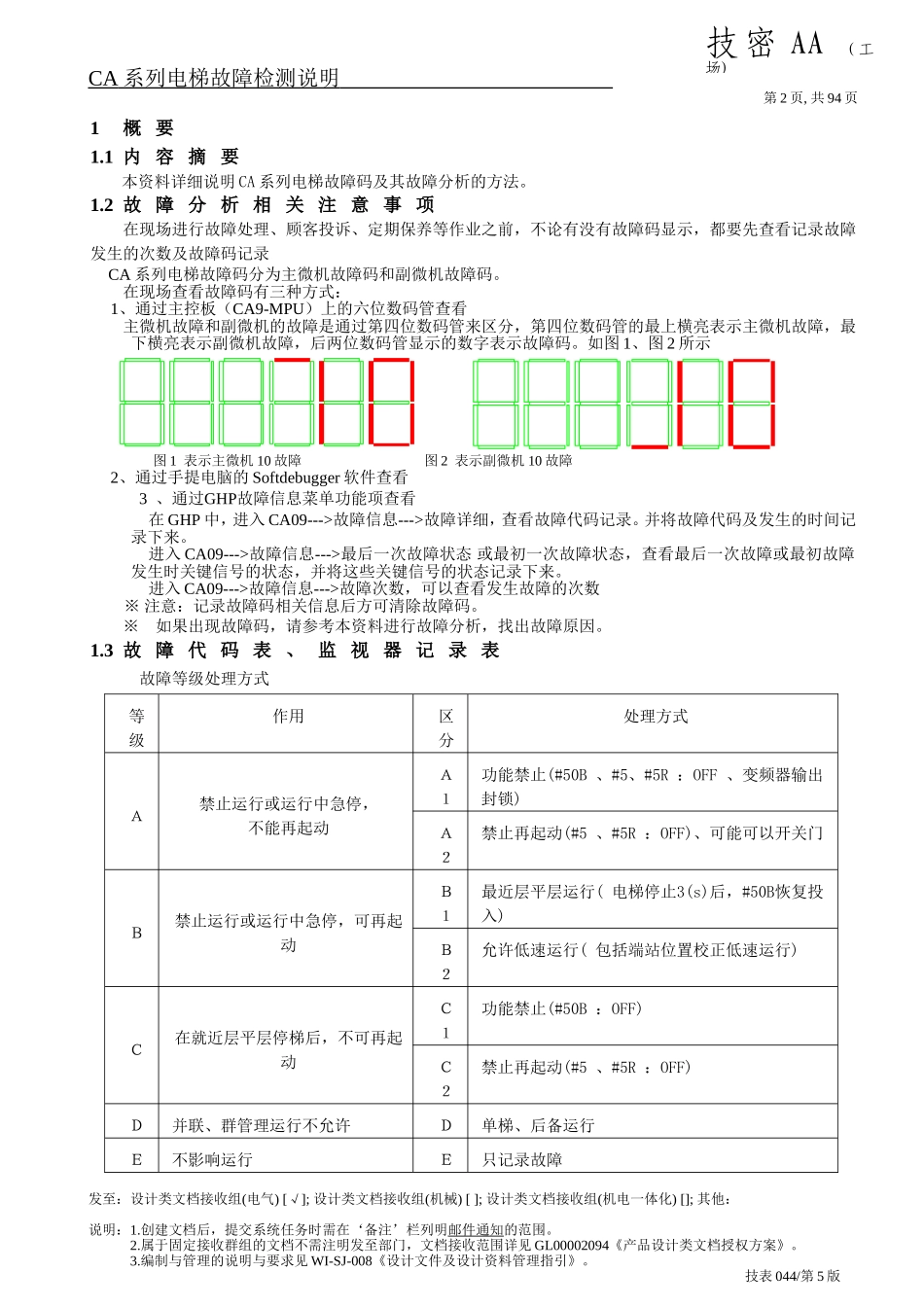

技密AA(工场)CA系列电梯故障检测说明第1页,共94页目录1概要…………………………………………………………………………………………………11.1内容摘要………………………………………………………………………………………11.2故障分析相关注意事项………………………………………………………………………11.3故障代码表、监视器记录表…………………………………………………………………12故障码分析…………………………………………………………………………………………93SCL通信检测………………………………………………………………………………………863.1轿厢、层站SCL传送通道……………………………………………………………………863.2群控、号机间网络传送通道…………………………………………………………………884关于综合微机的重新起动…………………………………………………………………………924.1确认检查项目…………………………………………………………………………………924.2历史记录方法…………………………………………………………………………………92发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];其他：说明：1.创建文档后，提交系统任务时需在‘备注’栏列明邮件通知的范围。2.属于固定接收群组的文档不需注明发至部门，文档接收范围详见GL00002094《产品设计类文档授权方案》。3.编制与管理的说明与要求见WI-SJ-008《设计文件及设计资料管理指引》。技表044/第5版技密AA(工场)CA系列电梯故障检测说明第2页,共94页1概要1.1内容摘要本资料详细说明CA系列电梯故障码及其故障分析的方法。1.2故障分析相关注意事项在现场进行故障处理、顾客投诉、定期保养等作业之前，不论有没有故障码显示，都要先查看记录故障发生的次数及故障码记录CA系列电梯故障码分为主微机故障码和副微机故障码。在现场查看故障码有三种方式：1、通过主控板（CA9-MPU）上的六位数码管查看主微机故障和副微机的故障是通过第四位数码管来区分，第四位数码管的最上横亮表示主微机故障，最下横亮表示副微机故障，后两位数码管显示的数字表示故障码。如图1、图2所示图1表示主微机10故障图2表示副微机10故障2、通过手提电脑的Softdebugger软件查看3、通过GHP故障信息菜单功能项查看在GHP中，进入CA09--->故障信息--->故障详细，查看故障代码记录。并将故障代码及发生的时间记录下来。进入CA09--->故障信息--->最后一次故障状态或最初一次故障状态，查看最后一次故障或最初故障发生时关键信号的状态，并将这些关键信号的状态记录下来。进入CA09--->故障信息--->故障次数，可以查看发生故障的次数※注意：记录故障码相关信息后方可清除故障码。※如果出现故障码，请参考本资料进行故障分析，找出故障原因。1.3故障代码表、监视器记录表故障等级处理方式等级作用区分处理方式Ａ禁止运行或运行中急停，不能再起动Ａ１功能禁止(#50B、#5、#5R：OFF、变频器输出封锁)Ａ２禁止再起动(#5、#5R：OFF)、可能可以开关门Ｂ禁止运行或运行中急停，可再起动Ｂ１最近层平层运行(电梯停止3(s)后，#50B恢复投入)Ｂ２允许低速运行(包括端站位置校正低速运行)Ｃ在就近层平层停梯后，不可再起动Ｃ１功能禁止(#50B：OFF)Ｃ２禁止再起动(#5、#5R：OFF)Ｄ并联、群管理运行不允许Ｄ单梯、后备运行Ｅ不影响运行Ｅ只记录故障发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];其他：说明：1.创建文档后，提交系统任务时需在‘备注’栏列明邮件通知的范围。2.属于固定接收群组的文档不需注明发至部门，文档接收范围详见GL00002094《产品设计类文档授权方案》。3.编制与管理的说明与要求见WI-SJ-008《设计文件及设计资料管理指引》。技表044/第5版技密AA(工场)CA系列电梯故障检测说明第3页,共94页故障代码表、监视器记录表如下表所示：注：○表示保持故障→重新上电后故障清除●表示停电保持故障→重新上电后故障不会清除，需用调试工具清除故障发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类...
