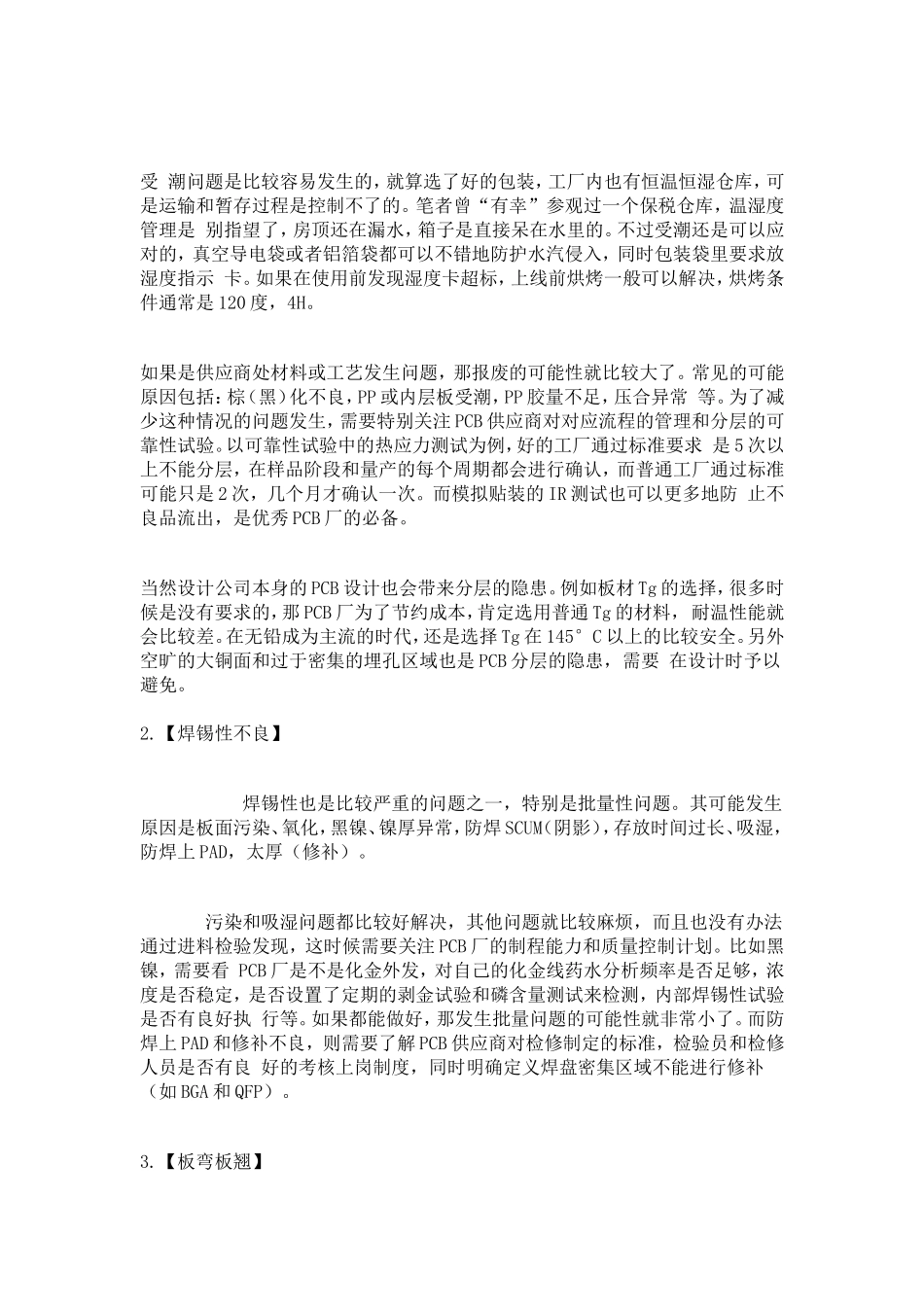

PCB十大质量问题与对策漫长的生产流程，诸多的控制点，一招不慎，板子就坏。PCB的质量问题层出不穷也是业界一直头疼的问题，一片板子有问题，贴上去的绝大部分器件就得一起报废。可恨的是，这些问题通过进料检验（IQC)还发现不了。而更让人烦躁的是，很多问题供应商还能跟你东拉西扯，改善进展缓慢，交货问题不断。笔者收集了PCB经常出现的一些质量问题，整理如下：除了上述问题外，还有一些潜在风险较大的问题，笔者一共整理了十大问题，在此列出并附上一些处理的经验，与诸君分享：1.【分层】分层是PCB的老大难问题了，稳居常见问题之首。其发生原因大致可能如下：（1）包装或保存不当，受潮；（2）保存时间过长，超过了保存期，PCB板受潮；（3）供应商材料或工艺问题；（4）设计选材和铜面分布不佳。受潮问题是比较容易发生的，就算选了好的包装，工厂内也有恒温恒湿仓库，可是运输和暂存过程是控制不了的。笔者曾“有幸”参观过一个保税仓库，温湿度管理是别指望了，房顶还在漏水，箱子是直接呆在水里的。不过受潮还是可以应对的，真空导电袋或者铝箔袋都可以不错地防护水汽侵入，同时包装袋里要求放湿度指示卡。如果在使用前发现湿度卡超标，上线前烘烤一般可以解决，烘烤条件通常是120度，4H。如果是供应商处材料或工艺发生问题，那报废的可能性就比较大了。常见的可能原因包括：棕（黑）化不良，PP或内层板受潮，PP胶量不足，压合异常等。为了减少这种情况的问题发生，需要特别关注PCB供应商对对应流程的管理和分层的可靠性试验。以可靠性试验中的热应力测试为例，好的工厂通过标准要求是5次以上不能分层，在样品阶段和量产的每个周期都会进行确认，而普通工厂通过标准可能只是2次，几个月才确认一次。而模拟贴装的IR测试也可以更多地防止不良品流出，是优秀PCB厂的必备。当然设计公司本身的PCB设计也会带来分层的隐患。例如板材Tg的选择，很多时候是没有要求的，那PCB厂为了节约成本，肯定选用普通Tg的材料，耐温性能就会比较差。在无铅成为主流的时代，还是选择Tg在145°C以上的比较安全。另外空旷的大铜面和过于密集的埋孔区域也是PCB分层的隐患，需要在设计时予以避免。2.【焊锡性不良】焊锡性也是比较严重的问题之一，特别是批量性问题。其可能发生原因是板面污染、氧化，黑镍、镍厚异常，防焊SCUM（阴影），存放时间过长、吸湿，防焊上PAD，太厚（修补）。污染和吸湿问题都比较好解决，其他问题就比较麻烦，而且也没有办法通过进料检验发现，这时候需要关注PCB厂的制程能力和质量控制计划。比如黑镍，需要看PCB厂是不是化金外发，对自己的化金线药水分析频率是否足够，浓度是否稳定，是否设置了定期的剥金试验和磷含量测试来检测，内部焊锡性试验是否有良好执行等。如果都能做好，那发生批量问题的可能性就非常小了。而防焊上PAD和修补不良，则需要了解PCB供应商对检修制定的标准，检验员和检修人员是否有良好的考核上岗制度，同时明确定义焊盘密集区域不能进行修补（如BGA和QFP）。3.【板弯板翘】可能导致板弯板翘的原因有：供应商选材问题，生产流程异常，重工控制不良，运输或存放不当，折断孔设计不够牢固，各层铜面积差异过大等。最后2点设计上的问题需要在前期进行设计评审予以避免，同时可以要求PCB厂模拟贴装IR条件进行试验，以免出现过炉后板弯的不良。对于一些薄板，可以要求在包装时上下加压木浆板后再进行包装，避免后续变形，同时在贴片时加夹具防止器件过重压弯板子。4.【刮伤、露铜】刮伤、露铜是最考验PCB厂管理制度和执行力的缺陷。这问题说严重也不严重，不过确实会带来质量隐忧。很多PCB公司都会说，这个问题很难改善。笔者曾经推动过多家PCB厂的刮伤改善，发现很多时候并不是改不好，而是要不要去改，有没有动力去改。凡是认真去推动专案的PCB厂，交付的DPPM都有了显著的改善。所以这个问题的解决诀窍在于：推、压。5.【阻抗不良】PCB的阻抗是关系到手机板射频性能的重要指标，一般常见的问题是PCB批次之间的阻抗差异比较大。由于现在阻抗测试条一般是做在PCB的大板边，不会随板出货，所以可以让供应商每次出货时付上该批次的阻抗条和测试报告以...
