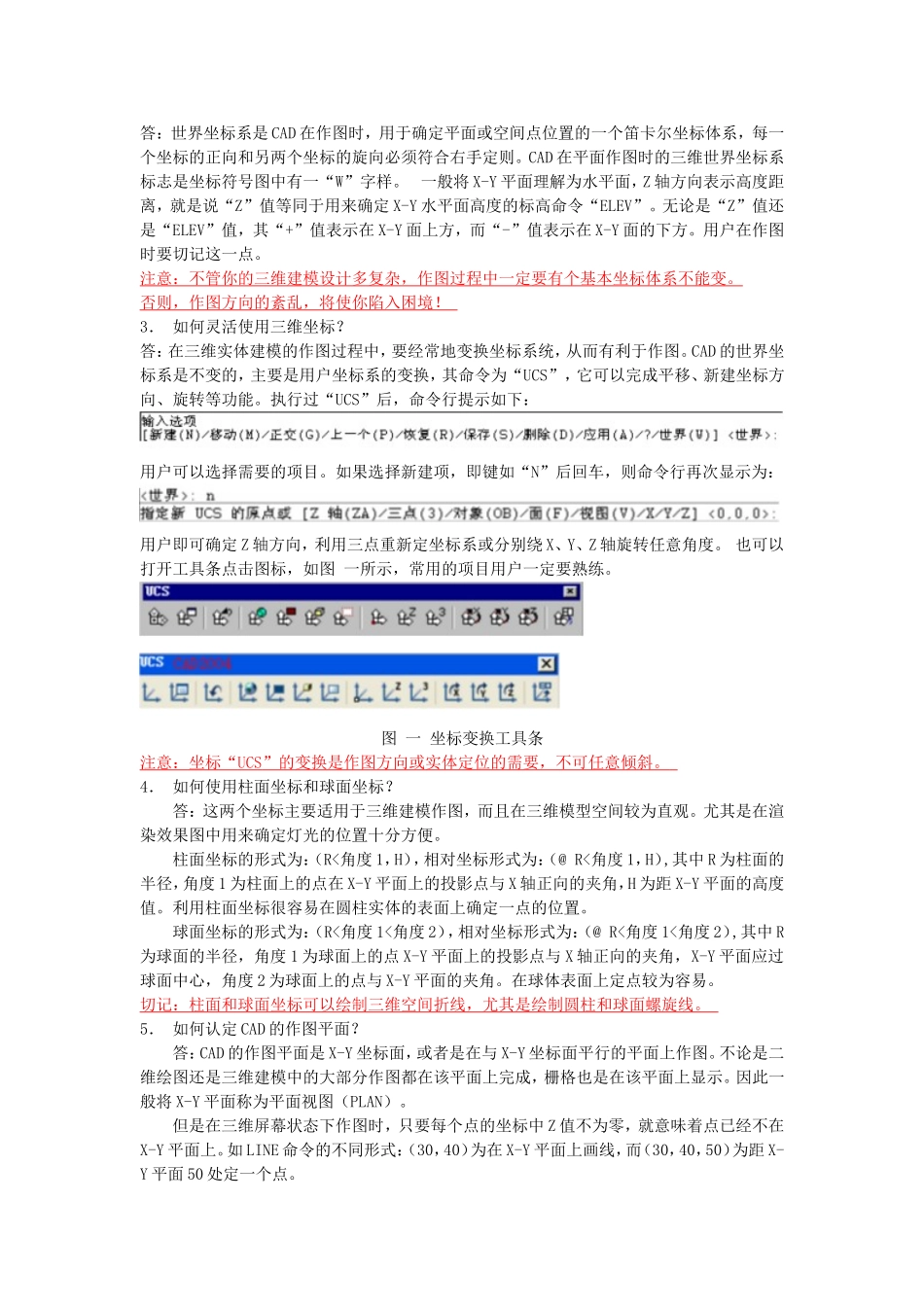

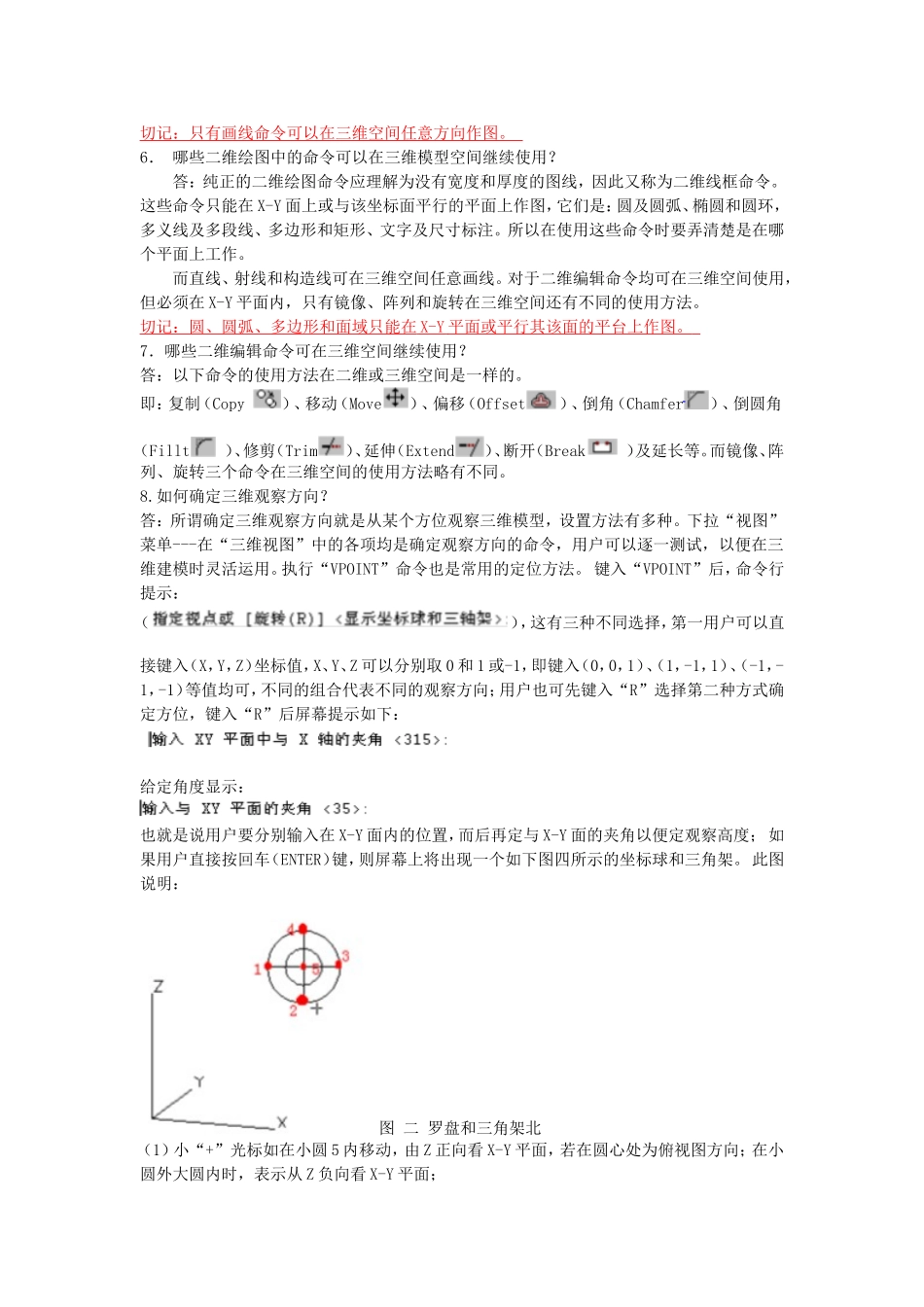

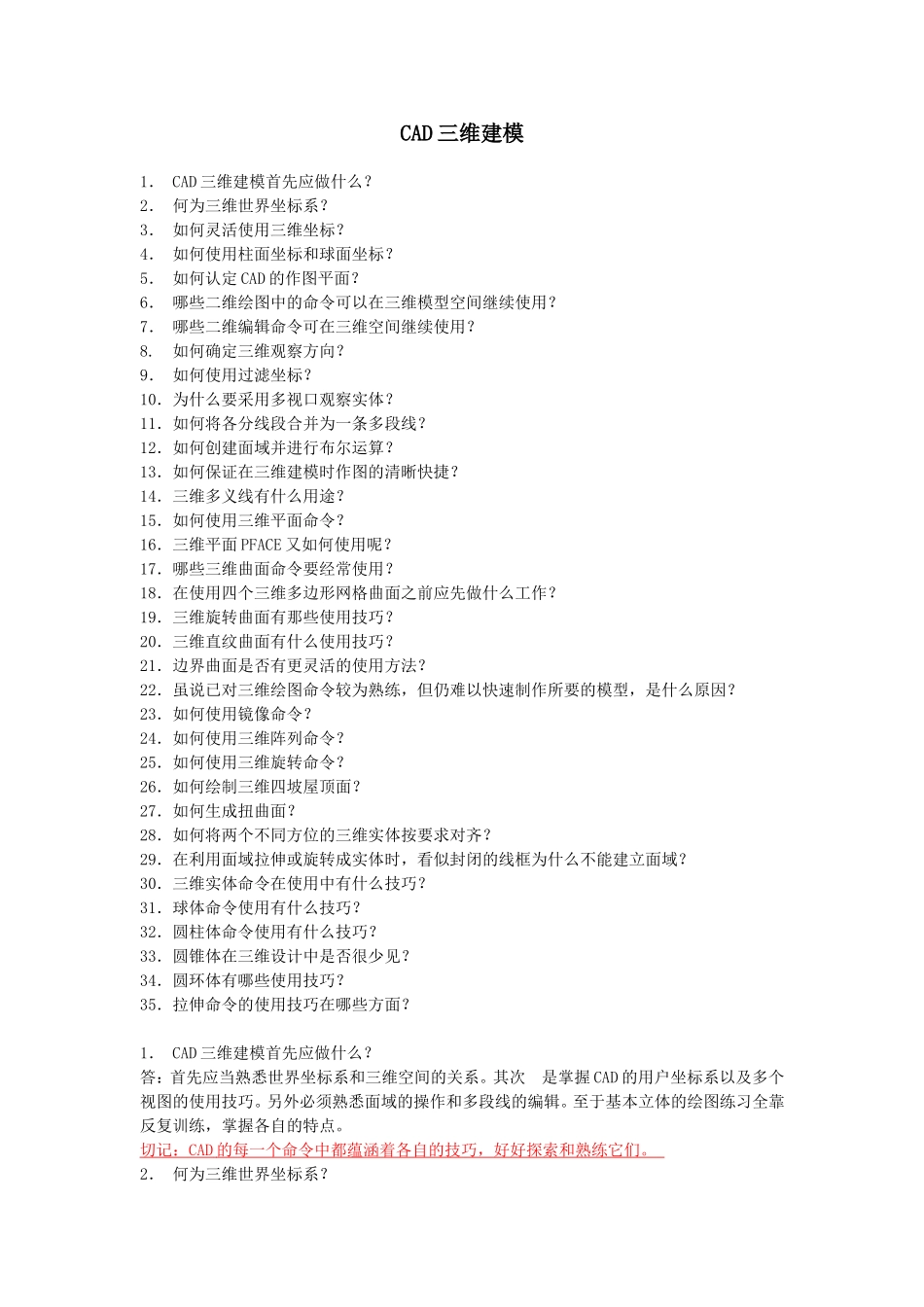

CAD三维建模1．CAD三维建模首先应做什么？2．何为三维世界坐标系？3．如何灵活使用三维坐标？4．如何使用柱面坐标和球面坐标？5．如何认定CAD的作图平面？6．哪些二维绘图中的命令可以在三维模型空间继续使用？7．哪些二维编辑命令可在三维空间继续使用？8.如何确定三维观察方向？9．如何使用过滤坐标？10．为什么要采用多视口观察实体？11．如何将各分线段合并为一条多段线？12．如何创建面域并进行布尔运算？13．如何保证在三维建模时作图的清晰快捷？14．三维多义线有什么用途？15．如何使用三维平面命令？16．三维平面PFACE又如何使用呢？17．哪些三维曲面命令要经常使用？18．在使用四个三维多边形网格曲面之前应先做什么工作？19．三维旋转曲面有那些使用技巧？20．三维直纹曲面有什么使用技巧？21．边界曲面是否有更灵活的使用方法？22．虽说已对三维绘图命令较为熟练，但仍难以快速制作所要的模型，是什么原因？23．如何使用镜像命令？24．如何使用三维阵列命令？25．如何使用三维旋转命令？26．如何绘制三维四坡屋顶面？27．如何生成扭曲面？28．如何将两个不同方位的三维实体按要求对齐？29．在利用面域拉伸或旋转成实体时，看似封闭的线框为什么不能建立面域？30．三维实体命令在使用中有什么技巧？31．球体命令使用有什么技巧？32．圆柱体命令使用有什么技巧？33．圆锥体在三维设计中是否很少见？34．圆环体有哪些使用技巧？35．拉伸命令的使用技巧在哪些方面？1．CAD三维建模首先应做什么？答：首先应当熟悉世界坐标系和三维空间的关系。其次是掌握CAD的用户坐标系以及多个视图的使用技巧。另外必须熟悉面域的操作和多段线的编辑。至于基本立体的绘图练习全靠反复训练，掌握各自的特点。切记：CAD的每一个命令中都蕴涵着各自的技巧，好好探索和熟练它们。2．何为三维世界坐标系？答：世界坐标系是CAD在作图时，用于确定平面或空间点位置的一个笛卡尔坐标体系，每一个坐标的正向和另两个坐标的旋向必须符合右手定则。CAD在平面作图时的三维世界坐标系标志是坐标符号图中有一“W”字样。一般将X-Y平面理解为水平面，Z轴方向表示高度距离，就是说“Z”值等同于用来确定X-Y水平面高度的标高命令“ELEV”。无论是“Z”值还是“ELEV”值，其“+”值表示在X-Y面上方，而“-”值表示在X-Y面的下方。用户在作图时要切记这一点。注意：不管你的三维建模设计多复杂，作图过程中一定要有个基本坐标体系不能变。否则，作图方向的紊乱，将使你陷入困境！3．如何灵活使用三维坐标？答：在三维实体建模的作图过程中，要经常地变换坐标系统，从而有利于作图。CAD的世界坐标系是不变的，主要是用户坐标系的变换，其命令为“UCS”，它可以完成平移、新建坐标方向、旋转等功能。执行过“UCS”后，命令行提示如下：用户可以选择需要的项目。如果选择新建项，即键如“N”后回车，则命令行再次显示为：用户即可确定Z轴方向，利用三点重新定坐标系或分别绕X、Y、Z轴旋转任意角度。也可以打开工具条点击图标，如图一所示，常用的项目用户一定要熟练。图一坐标变换工具条注意：坐标“UCS”的变换是作图方向或实体定位的需要，不可任意倾斜。4．如何使用柱面坐标和球面坐标？答：这两个坐标主要适用于三维建模作图，而且在三维模型空间较为直观。尤其是在渲染效果图中用来确定灯光的位置十分方便。柱面坐标的形式为：（R<角度1，H），相对坐标形式为：（@R<角度1，H）,其中R为柱面的半径，角度1为柱面上的点在X-Y平面上的投影点与X轴正向的夹角，H为距X-Y平面的高度值。利用柱面坐标很容易在圆柱实体的表面上确定一点的位置。球面坐标的形式为：（R<角度1<角度2），相对坐标形式为：（@R<角度1<角度2）,其中R为球面的半径，角度1为球面上的点X-Y平面上的投影点与X轴正向的夹角，X-Y平面应过球面中心，角度2为球面上的点与X-Y平面的夹角。在球体表面上定点较为容易。切记：柱面和球面坐标可以绘制三维空间折线，尤其是绘制圆柱和球面螺旋线。5．如何认定CAD的作图平面？答：CAD的作图平面是X-Y坐标面，或者是在与X-Y坐标面平行的平面上作图。不论是二维绘图还是三维建模中的大部分作图都在该平面上...
