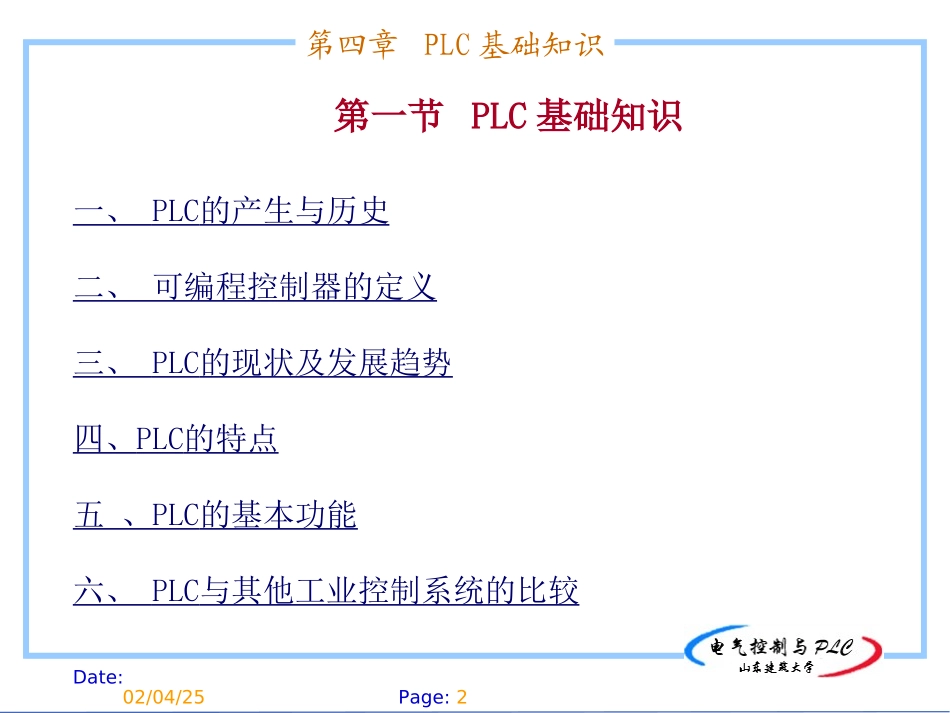

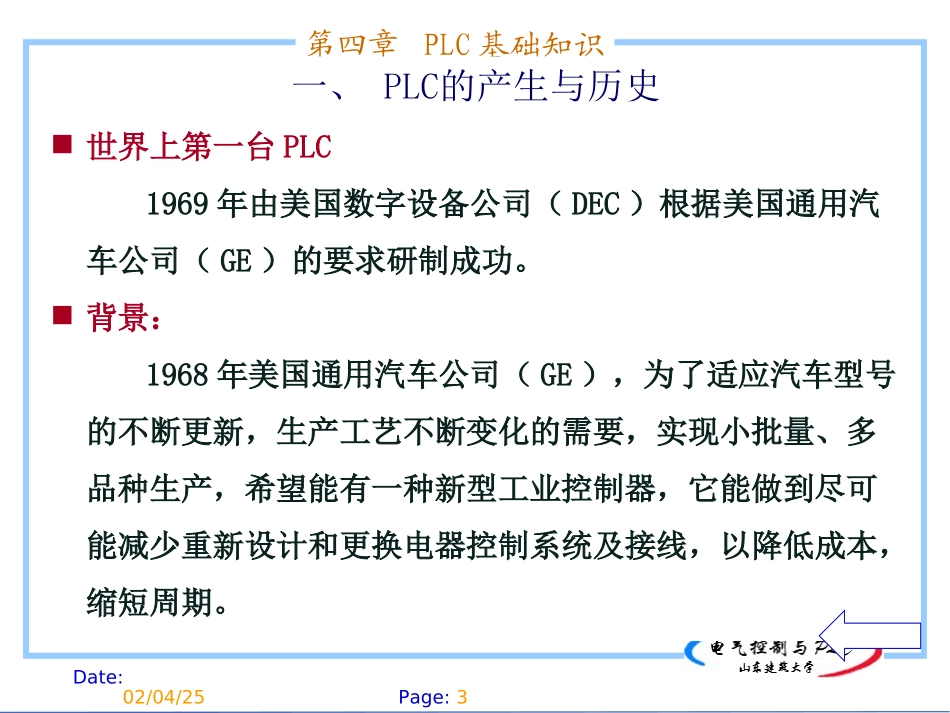

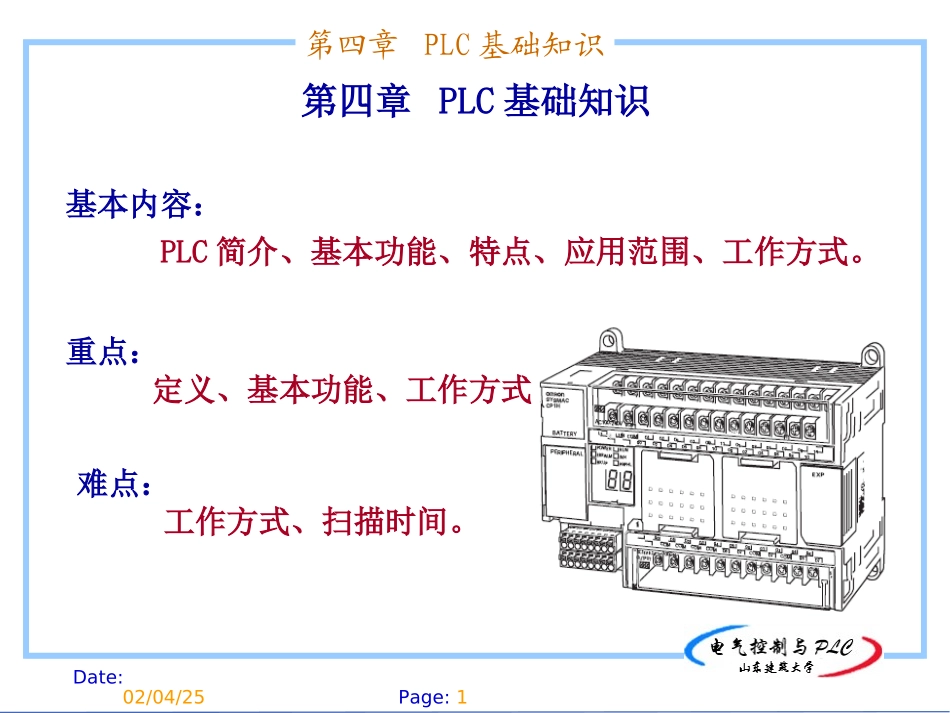

Date:02/04/25Page:1第四章PLC基础知识第四章PLC基础知识基本内容：PLC简介、基本功能、特点、应用范围、工作方式。难点：工作方式、扫描时间。重点：定义、基本功能、工作方式。Date:02/04/25Page:2第四章PLC基础知识第一节PLC基础知识一、PLC的产生与历史二、可编程控制器的定义三、PLC的现状及发展趋势四、PLC的特点五、PLC的基本功能六、PLC与其他工业控制系统的比较Date:02/04/25Page:3第四章PLC基础知识一、PLC的产生与历史世界上第一台PLC1969年由美国数字设备公司（DEC）根据美国通用汽车公司（GE）的要求研制成功。背景：1968年美国通用汽车公司（GE），为了适应汽车型号的不断更新，生产工艺不断变化的需要，实现小批量、多品种生产，希望能有一种新型工业控制器，它能做到尽可能减少重新设计和更换电器控制系统及接线，以降低成本，缩短周期。Date:02/04/25Page:4第四章PLC基础知识设计思想：吸取继电器和计算机两者的优点☆继电器控制系统体积大、可靠性低、接线复杂、不易更改、查找和排除故障困难，对生产工艺变化的适应性差，但简单易懂、价格便宜；☆计算机功能强大、灵活（可编程）、通用性好，但编程困难；☆采用面向控制过程、面向问题的“自然语言”进行编程，使不熟悉计算机的人也能很快掌握使用。（梯形图）Date:02/04/25Page:5第四章PLC基础知识◆70年代初期：仅有逻辑运算、定时、计数等顺序控制功能，只是用来取代传统的继电器控制,通常称为可编程逻辑控制器（ProgrammableLogicController）◆70年代中期：微处理器技术应用到PLC中，使PLC不仅具有逻辑控制功能，还增加了算术运算、数据传送和数据处理等功能◆80年代以后：随着大规模、超大规模集成电路等微电子技术的迅速发展，16位和32位微处理器应用于PLC中，使PLC得到迅速发展。PLC不仅控制功能增强，同时可靠性提高，功耗、体积减小，成本降低，编程和故障检测更加灵活方便，而且具有通信和联网、数据处理和图象显示等功能。Date:02/04/25Page:6第四章PLC基础知识近年来PLC发展迅速PLC集三电（电控、电仪、电传）为一体、性能价格比高、高可靠性的特点，已成为自动化工程的核心设备。PLC成为具备计算机功能的一种通用工业控制装置，其使用量高居首位。PLC成为现代工业自动化的三大技术支柱（PLC、机器人、CAD/CAM）之一。Date:02/04/25Page:7第四章PLC基础知识定义：国际电工委员会（IEC）于1987年颁布了可编程控制器标准草案第三稿。在草案中对可编程控制器定义如下：“可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式和模拟式的输入和输出，控制各种类型的机械或生产过程。可编程控制器及其有关外围设备，都应按易于与工业系统联成一个整体，易于扩充其功能的原则设计”。二、可编程控制器的定义Date:02/04/25Page:8第四章PLC基础知识三、PLC的现状及发展趋势1969年美国数据设备公司（DEC）研制了第一台PLC，从此PLC发展迅猛。我国改革开放后，美国AB、GE、MODICON、TI，日本OMRON、三菱、富士，德国西门子等厂家的产品不断进入我国，并在各行各业的工控系统中占据重要地位。Date:02/04/25Page:9第四章PLC基础知识PLC三大流派•欧洲：德国的西门子(SIEMENS)、AEG及法国的TI公司•美国：A-B（Allen-Bradly）(其产品约占美国PLC市场50％的份额。•)、GE（GeneralElectric）、莫迪康(MODICON)公司、德州仪器(T1)公司、歌德(Gould)公司、西屋公司•日本：三菱电机（MitsubishiElectric）、欧姆龙（OMRON）、FUJI（日本主要发展中小型PLC，在世界小型PLC市场上，日本产品约占有70％的份额。在中国，OMRON产品的销量居首位。）•目前国内市场还有韩国、台湾等PLC产品；现在市场上出现了系列化的国产PLC，其价格相对低廉，性价比较高。Date:02/04/25Page:10第四章PLC基础知识西门子PLC外形图S7-200系列PLCS7-300系列PLCS7-400系列PLCDate:02/04/25Page:11第四章PLC基础知识三菱三菱PLCPLC外形图外形图Q系列PLCFX2N系列PLCFX1N系列PLCFX1S系列PLCDa...
