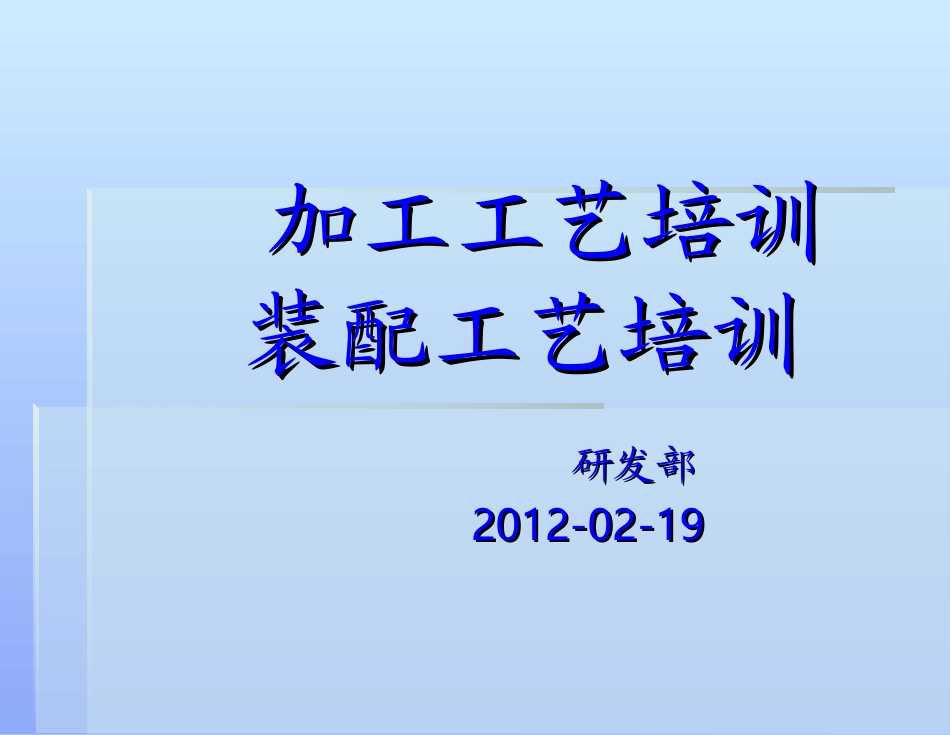

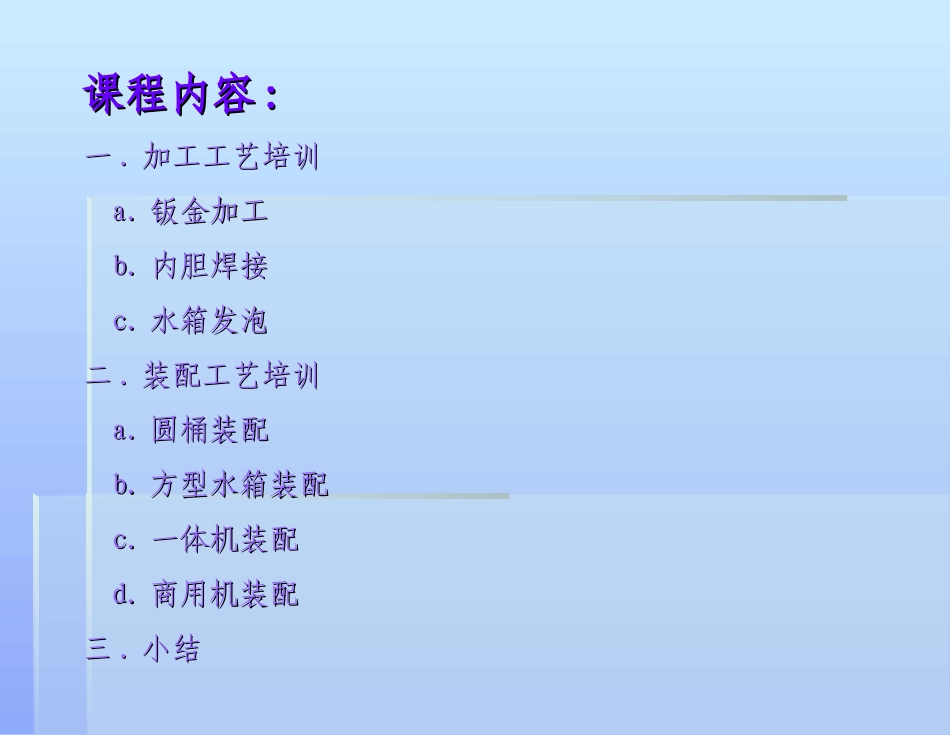

加工工艺培训加工工艺培训装配工艺培训装配工艺培训研发部研发部2012-02-192012-02-19课程内容课程内容::一一..加工工艺培训加工工艺培训a.a.钣金加工钣金加工b.b.内胆焊接内胆焊接c.c.水箱发泡水箱发泡二二..装配工艺培训装配工艺培训a.a.圆桶装配圆桶装配b.b.方型水箱装配方型水箱装配c.c.一体机装配一体机装配d.d.商用机装配商用机装配三三..小结小结钣金加工1、钣金加工材料2、钣金加工简介3、加工流程介绍4、加工方法介绍5、表面处理工艺6、钣金制作及检验标准钣金加工材料:品名：不锈钢板代号：SUS，STAINLESSSTEEL常用型号：SUS304（18-8不锈钢，无磁性）SUS301（弹簧不锈钢，轻微磁性）SUS430（有磁性，较易生锈）抗拉强度：53kgf/mm2以上。材料厚度：0.1~10.0mm。10.0mm以上材料较难买到。材料宽度：最宽5’(1524mm)，一般为4’，即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。材料长度：可依需要裁切任意尺寸。一般为8’，即2438mm或2500mm。材料特性：1、金属白色光泽，表面不易生锈，依表面状态可分：雾面、亮面、镜面、拉丝面等。为保护表面，经常贴上PVC保护膜。2、一般不做表面处理。如要烤漆须经特殊表面处理。3、不适宜做电镀，可做电解。4、适宜做冷冻、空调、家电、装饰结构件。比重：7.95重量计算：长（m）×宽（m）×厚（mm）×比重=公斤（kg）如：SUS3042.0×1220×2440重量为2.0×1.22×2.44×7.95=44.65kg又如：SUS4301.0×1000×2000重量为：1×1×2×7.95=15.9kg注：1、材料厚度一般公差＋0，－0.08，亦即板厚2.0mm实测可能只有1.92mm。2、量测材料厚度应使用测微器（micrometer），不要使用光标卡尺。钣金加工材料:品名：冷轧钢板（COLDROLLINGSTEEL）代号：SPCC、CRS(SPCD：抽拉用冷板，SPCE深抽用冷板。)硬度：HRB1/2H=74～891/4H=65～801/8H=50～71H=89以上抗拉强度：28kgf/mm以上。材料厚度：0.25~3.2mm。3.2mm以上材料必须订制材料宽度：最宽5’(1524mm)，一般为4’即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。材料长度：可依需要裁切任意尺寸。一般为8’即2438mm或2500mm。材料特性：1、铁灰色光泽，表面易刮伤、生锈，加工时须注意保护并快速转序。2、适宜做电镀（镀五彩锌、镀白锌、镀镍、镀锡…），烤漆、喷粉…等工件。比重：7.85。重量计算：长（m）×宽（m）×厚（mm）×比重=公斤（kg）如：SPCC2.0×1220×2440重量为：2.0×1.22×2.44×7.85=46.74kg又如：SPCC1.0×1000×2000重量为：1×1×2×7.85=15.7kg注：1、材料厚度一般公差＋0，－0.08，亦即板厚2.0mm实测可能只有1.92mm。2、量测材料厚度应使用测微器（micrometer），不要使用光标卡尺。3、为防止板材生锈可于加工后在工件表面轻涂防锈油，或以油布覆盖工件。钣金加工材料:品名：热镀锌钢板代号：SPGC硬度：HRB1/2H=74～891/4H=65～801/8H=50～71H=89以上抗拉强度：40～55kgf/mm2以上。材料厚度：0.4~3.2mm。3.2mm以上材料较难买到，一般以电镀白锌替代。材料宽度：最宽5’(1524mm)，一般为4’，即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。材料长度：可依需要裁切任意尺寸。一般为8’，即2438mm或2500mm。材料特性：1、金属白色光泽，上有花纹，表面不易生锈，但会因腐蚀产生白色锈斑。2、一般不做表面处理。3、不能做电镀（镀五彩锌、镀白锌、镀镍、镀锡…）。4、适宜做冷冻、空调、重电机、屋顶结构件。比重：8.25重量计算：长（m）×宽（m）×厚（mm）×比重=公斤（kg）如：SPGC2.0×1220×2440重量为：2.0×1.22×2.44×8.25=49.1kg又如：SPGC1.0×1000×2000重量为：1×1×2×8.25=16.5kg注：1、材料厚度一般公差＋0，－0.08，亦即板厚2.0mm实测可能只有1.92mm。2、量测材料厚度应使用测微器（micrometer），不要使用光标卡尺。3、如要折弯加工，须注意表面锌层是否脱落，适时清除下模锌粉。钣金加工材料:品名：热轧钢板（HOTROLLINGSTEEL）代号：SPHC、HRS硬度：HRB1/2H=74～891/4H=65～801/8H=50～71H=89以上抗拉强度：41～52kgf/mm以上。材料厚度：1.4~6.0mm。6mm以上材料代号SS41材料宽度：最宽5’(1524mm)，一般为4’即1219mm或1250mm，...
