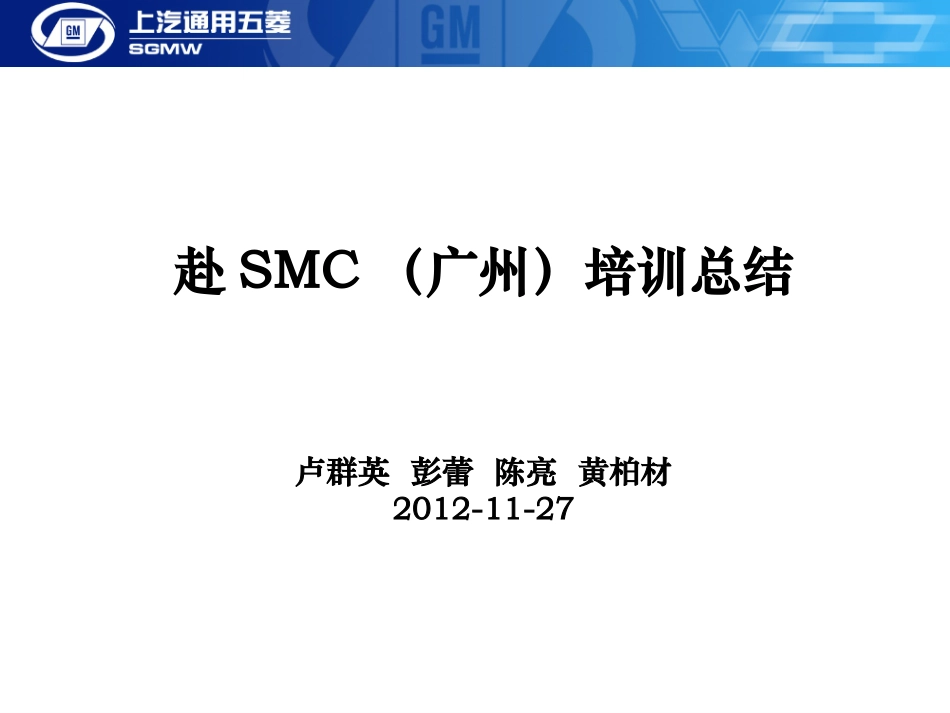

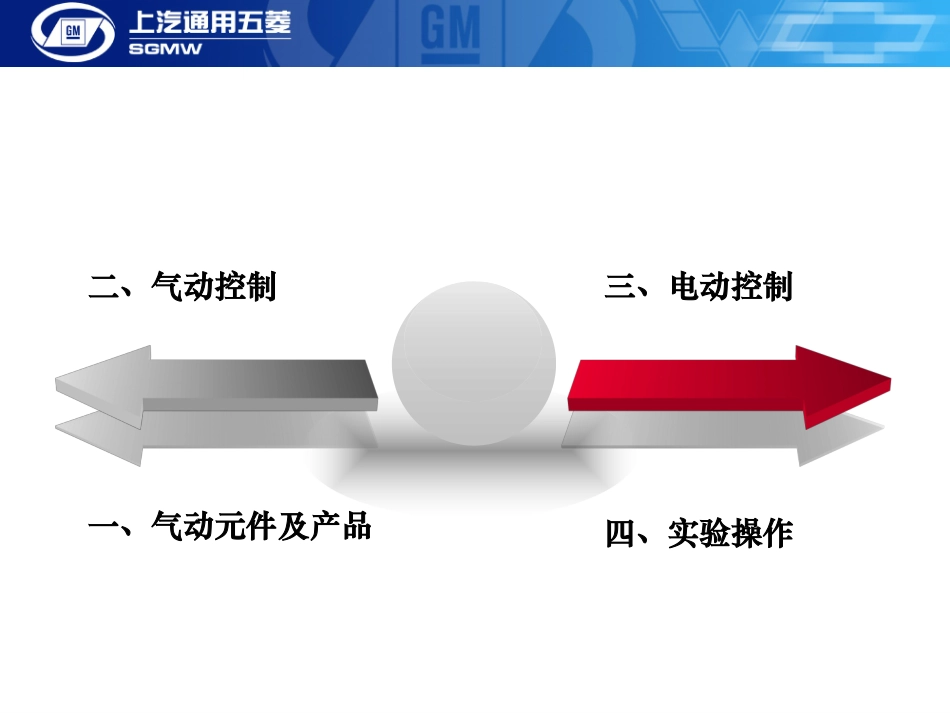

赴SMC（广州）培训总结卢群英彭蕾陈亮黄柏材2012-11-27尊敬的领导、同事们：很高兴能够有机会前往SMC（广州）气动元件有限公司进行培训，在三天的培训中，我们围绕电气路控制原理学习了气动元件、气控回路、电控回路等内容，并且在操作台上进行了实践。通过此次培训，我们掌握了在工业环境中进行简单的电气控制设计。感言一、气动元件及产品四、实验操作二、气动控制三、电动控制压缩空气的特性•压缩空气的优点如下：适用性贮存设计和控制简单运动的选择经济环境干净安全性•压缩空气也有如下不足之处：由于空气具有可压缩性，载荷变化时运动平稳性稍差。因工作压力低，不易获得较大的输出力或转矩。有较大的排气噪声。因空气无润滑性能，故在气路中有时应设置给油润滑装置。压缩机输出：75kW⇒运转8小时30℃/相对湿度80％的空气⇒压缩至0.7MPa113升=1.8升×约63瓶实际上，压缩空气中含有这么多水分！气源净化的必要性产生冷凝水锈配管碎屑灰尘水分油碳被污染的压缩空气大气空气压缩机配管压缩空气气源净化的必要性•气动系统组成•气压过滤器（空气过滤器）•空气压缩机•（aircompressor）•后冷却器•气罐•（airtank）•主路过滤器•空气干燥机•减压阀（regulator）•油雾器•３套件(FRL组件)•残压释放用手动3通阀•压力开关•消音器（silencer）•电磁阀（Solenoidvalve）•速度调整阀•(速度控制阀)•磁性开关•空气气缸•配管一、气动元件及产品•空气压缩机•(aircompressor•后冷却器•气罐•(airtank)•主路过滤器•空气干燥机•空气压缩机•(aircompressor•后冷却器•气罐•(airtank)•主路过滤器•空气干燥机•降低空气温度,除水•产生压缩空气•稳压,除水•除尘,除液态水•除水•气态水1、气源部分•螺杆式•活塞式•离心式•空压机•产生压缩空气气源净化部份•后冷却器•空压机输出的压缩空气可达180℃，水份呈气态形式存在，后冷却器作用将压缩空气冷却至40℃以下，将气态水及变质油雾冷凝至液态后排除。•风冷式（HAA系列）•进口压缩空气100℃以下，处理能力较小。•水冷式（HAW系列）•进口压缩空气200℃以下，处理能力强。储存部份•储气罐消除压力脉动；冷却压缩空气，分离排放水分及油分；贮存一定量压缩空气，解决短时间用气量大于空压机输出量矛盾，另在突发停电或空压机故障时，维短时间供气，保证设备安全。•3μｍ（千分尺）•氨基甲酸乙酯•过滤材料•纸滤芯•玻璃视窗车间部份•主管路过滤器（AFF）•干燥器•压缩空气经过后冷却器、储气罐、主管路过滤器初步净化后，仍含有大量的气态水份，干燥器以物理、化学等各类形式进行分离排除气态水蒸气。•冷冻式•IDF/IDFU系列•处理能力大，常用于主管路气源处理，压力露点温度在2～10℃（大气露点-17)℃。•在高速钻孔机、三坐标测量仪、喷漆等场合应用广泛。•原理2、气源处理三联件•在气动技术中，将空气过滤器、减压阀和油雾器三种气源处理元件组装在一起称为气动三联件，用以进入气动仪表之气源净化过滤和减压至仪表供给额定的气源压力，同时还可以起到润滑的作用。•三联件实物•三联件符号去除主线路过滤器后面的配管中产生的异物。ドレン排出弁デフレクタケースガードエレメントバッフルケースボディ流动方向导流板滤芯挡水板杯体保护罩冷凝水阀主体如：配管中的锈渍、粉末、密封材料的碎屑过滤器（AF）更换滤芯•压力压力降大于等于0.1MPa或开始使用2年后更换，以两者中最先到达者为准。•在外部泄漏检查或壳体、玻璃视窗受污染时，用中性洗涤剂进行清洗，壳体破损时应立即更换。更换滤芯•压力压力降大于等于0.1MPa或开始使用2年后更换，以两者中最先到达者为准。•在外部泄漏检查或壳体、玻璃视窗受污染时，用中性洗涤剂进行清洗，壳体破损时应立即更换。压差计GD系列压力降：两侧压力差堵塞检测器差压在0.1MPa以上时差压在0.05MPa以下时过滤器滤芯更换指引调整系统压力，输出稳定的压力。减压阀0.5MPa～0.7MPa0.4MPa0.4MPa调压弹簧隔板组件静压管（反馈孔）阀杆阀弹簧（调压）手柄设定力：弹簧力⇒调压弹簧产生的力设定力：弹簧力⇒调压弹簧产生的力减压...
